2 작동상의 안전 사용자 매뉴얼 SIPLACE X 시리 즈 2.8 압축 공기 공급 기 비활성화 및 압력 해제 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 88 그림 2.8 - 1 장비에 있는 압축 공기 장치 (1) 잠금 밸브 (2) 장비 컴포넌트 공급 압력 게이지 소요 압력 : 0.48 ± 0.02 5 MPa, 4.8 ± 0.25 bar( 표시범위 0 - 0.6 MPa…
사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 2.8 압축 공기 공급기 비활성화 및 압력 해제
87
주의 2
데이터 손실을 방지하기 위해 자동 실장 시스템을 끄기 전에 다음 기준을 평가하십시오 ( 비상 시
는 제외 ):
– 실장 시스템이 장비 , 셋업 및 패널 데이터의 전송을 완료했습니까 ?
– 실장 시스템이 PCB 의 처리를 완료했습니까 ?
– 실장 시스템이 준비 단계를 완료했습니까 ?
2.8 압축 공기 공급기 비활성화 및 압력 해제
실장 시스템의 압축 공기 작동 압력은 0.50 ± 0.025 MPa(5.0 ± 0.25 bar) 로 설정되어 있습니다 . 압
축 공기 장치의 위치는 제 88
페이지 그림 2.8 - 1 의 항목 1 로 표시되었습니다 . 잠금 밸브 ( 제 88
페이지 그림 2.8 - 1 의 항목 2) 를 사용하여 압축 공기가 장비에 공급되는 것을 차단할 수 있습니다 .
-> 장비 키를 사용하여 커버 자물쇠를 엽니다
-> 커버를 들어올립니다 ( 제 88
페이지 그림 2.8 - 1 ).
-> 잠금 밸브의 레버 ( 제 88
페이지 그림 2.8 - 1 의 항목 1 ) 를 수직 방향에서 수평 방향으로 돌립
니다 .
-> 작동 압력 게이지 ( 제 88
페이지 그림 2.8 - 1 의 항목 5 ) 를 주시합니다 . 자동 실장 시스템이
켜지면 압력은 1 분 안에 0MPa(0bar) 로 떨어집니다 .
주의
장비가 켜져 있을 때에는 정지 밸브를 사용하여 30 분 이상 압축 공기 공급을 차단하지 마십시오 .
예방적 유지보수 또는 서비스 작업을 수행하기 위해 30 분 이상 시스템을 정지해야 하는 경우에는
메인 스위치를 통해 실장 시스템을 끄고 전원 공급기와의 연결을 해제해야 합니다 .
X11 <DC 10 V
< 7 초
X13_1 <DC 10 V
< 50 초
X13_4 <DC 10 V
< 2 초
2 작동상의 안전 사용자 매뉴얼 SIPLACE X 시리즈
2.8 압축 공기 공급기 비활성화 및 압력 해제 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
88

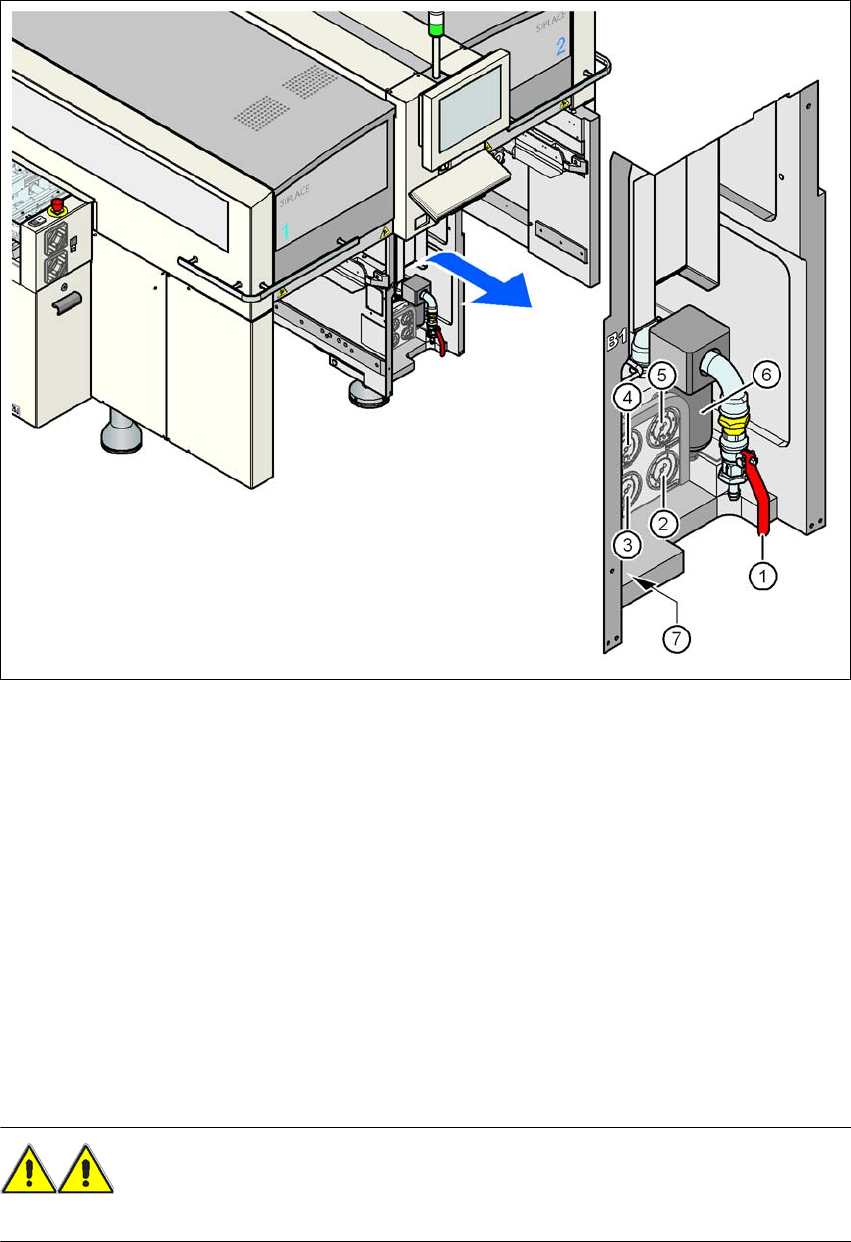

그림
2.8 - 1
장비에
있는
압축
공기
장치
(1) 잠금 밸브
(2) 장비 컴포넌트 공급 압력 게이지
소요 압력 : 0.48 ± 0.025 MPa, 4.8 ± 0.25 bar( 표시범위 0 - 0.6 MPa, 0 - 6 bar)
(3) 갠트리 분배기 공급 압력 게이지
소요 압력 : 0.46 ± 0.01 MPa, 4.6 ± 0.1 bar( 표시 범위 0 - 0.6 MPa, 0 - 6 bar)
(4) 벌크 케이스 피더 모듈 공급 압력 게이지
소요 압력 : 0.25 ± 0.05 MPa, 2.5 ± 0.5 bar( 표시 범위 0 - 0.6 MPa, 0 - 6 bar)
(5) 입력 압력 게이지
소요 압력 : 0.5 -1.0 Mpa, 5 - 10 bar( 표시 범위 : 0 -1.0 MPa, 0 -10 bar)
(6) 압축 공기 필터
(7) 기압 장치 고정을 위한 육각 소켓 헤드 나사
경고
압력이 가해지고 있는 압축 공기 라인은 절대 연결을 분리하지 마십시오 . 부상 위험이 있습니다 .2
사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 2.9 메인 전원 스위치를 끈 후의 장비 에너지 상태
89
2.9 메인 전원 스위치를 끈 후의 장비 에너지 상태
2

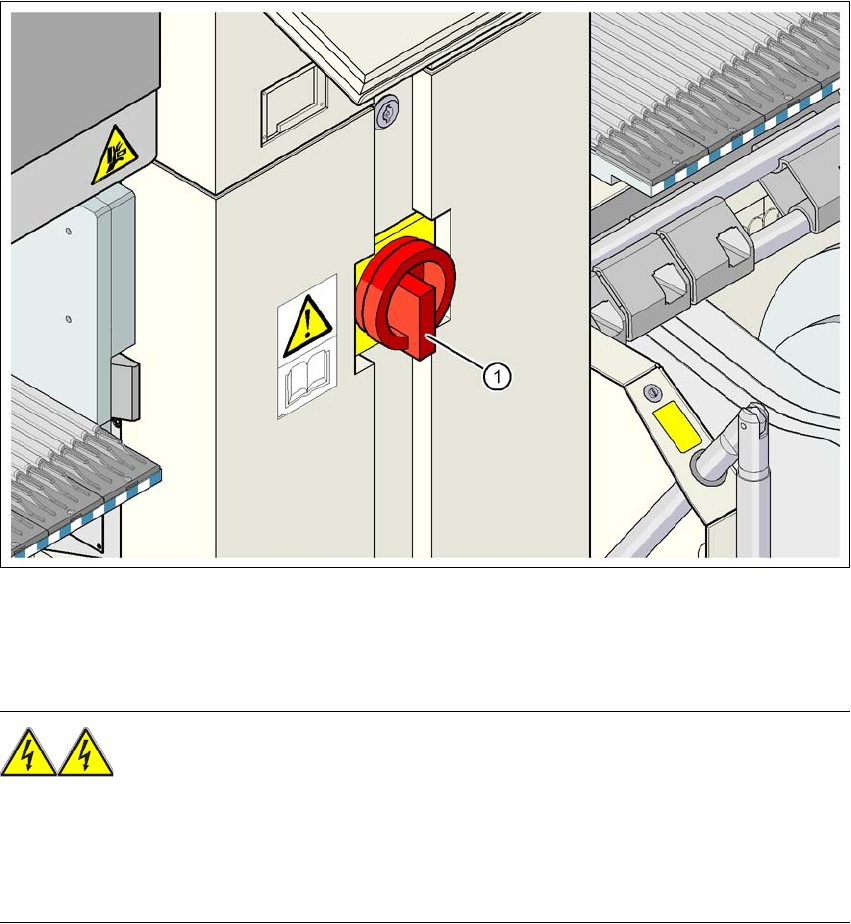

그림
2.9 - 1
장비에서의
전원
위치
2
경고
실장기에는 AC 3x200V, AC 3x208V, AC 3 x 230V, AC 3x380V, AC 3x400V, 혹은 AC 3x415V ±
5%, 50/60Hz 메인 전압이 공급됩니다 . 이는 시스템의 메인 전원이 꺼져있는 동안에도 치명적인
전압이 흐를 수 있는 부품이 있다는 것을 의미합니다 . 실장 시스템을 올바르게 사용하지 않으면 사
망이나 심각한 부상 또는 장비의 심각한 손상을 초래할 수 있습니다 . 2
-> 해당 사고 예방법과 DIN 규정을 항상 준수하십시오 ( 특히 DIN EN 60 204, 파트 1) .
-> 전원 공급기 장치 위에 있는 가드는 교육을 받고 적절한 자격을 갖춘 직원만 열 수 있도록 해
야 합니다
(1) 메인 전원 스위치
