사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 2.9 메인 전원 스위치를 끈 후의 장비 에너지 상태 91 2 그림 2.9 - 2 전원 공급 장치 , 전면 보기 Q1 메인 전원 스위치 X102 서비스 소켓 F1 서비스 소켓용 퓨즈
2 작동상의 안전 사용자 매뉴얼 SIPLACE X 시리즈
2.9 메인 전원 스위치를 끈 후의 장비 에너지 상태 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
90
2.9.1 장비 메인 스위치를 끈 후에도 여전히 메인 전원에 연결된 컴포넌트
경고
다음과 같은 컴포넌트에는 메인 전원 스위치를 꺼도 치명적일 수 있는 전압이 흐릅니다 .
- 메인 전원 스위치 Q1 의 케이블 연결 터미날 L1, L2 및 L3 ( 제 91
페이지 그림 2.9 - 2)
- 서비스 소켓 X102( 제 91
페이지 그림 2.9 - 2)
- 서비스 소켓의 자동 단로기 F1( 제 91
페이지 그림 2.9 - 2)
-Z1 메인 전원 필터 ( 제 92
페이지 그림 2.9 - 3)
- 퓨즈 F21, F22 및 F23 을 구비한 방전 리액터 L20( 제 92
페이지 그림 2.9 - 3)
- 전원 케이블 연결 터미날 블록 X100( 제 92
페이지 그림 2.9 - 3)
- 메인 전원 스위치가 꺼져있는 동안에도 치명적인 전압이 흐를 수 있는 와이어의 색상은 모두
갈색입니다 .
사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 2.9 메인 전원 스위치를 끈 후의 장비 에너지 상태
91
2

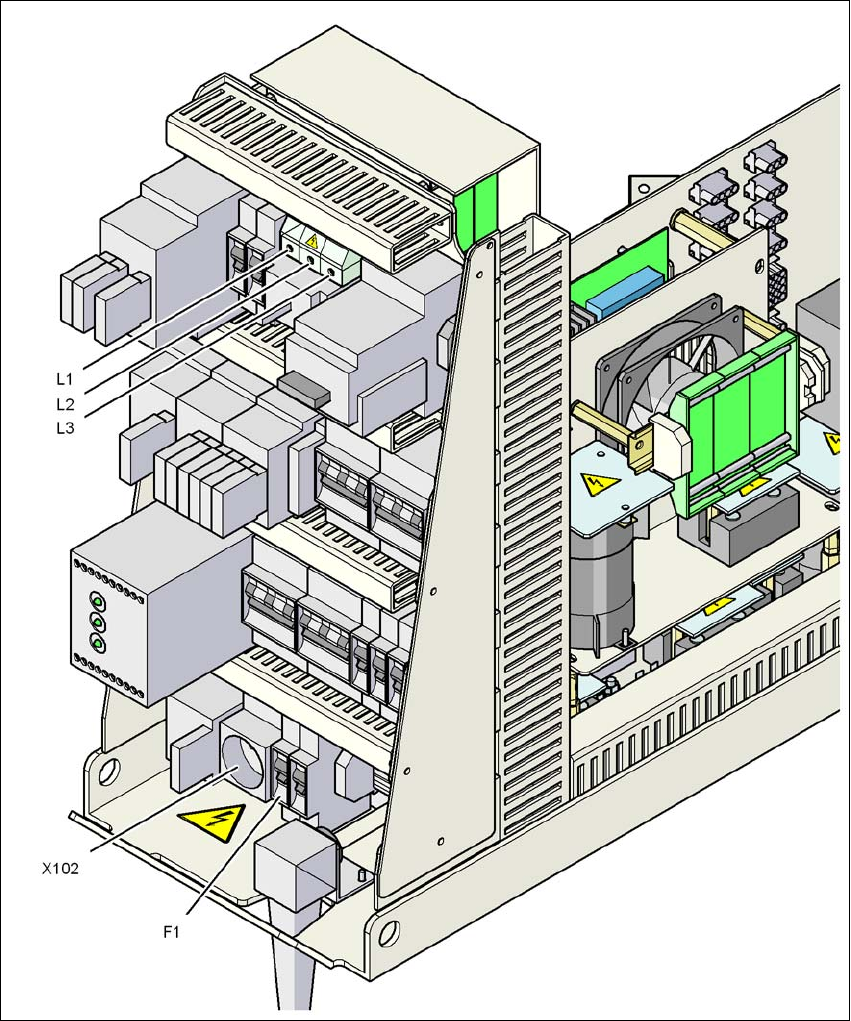

그림
2.9 - 2
전원
공급
장치
,
전면
보기
Q1 메인 전원 스위치
X102 서비스 소켓
F1 서비스 소켓용 퓨즈
2 작동상의 안전 사용자 매뉴얼 SIPLACE X 시리즈
2.9 메인 전원 스위치를 끈 후의 장비 에너지 상태 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
92
2

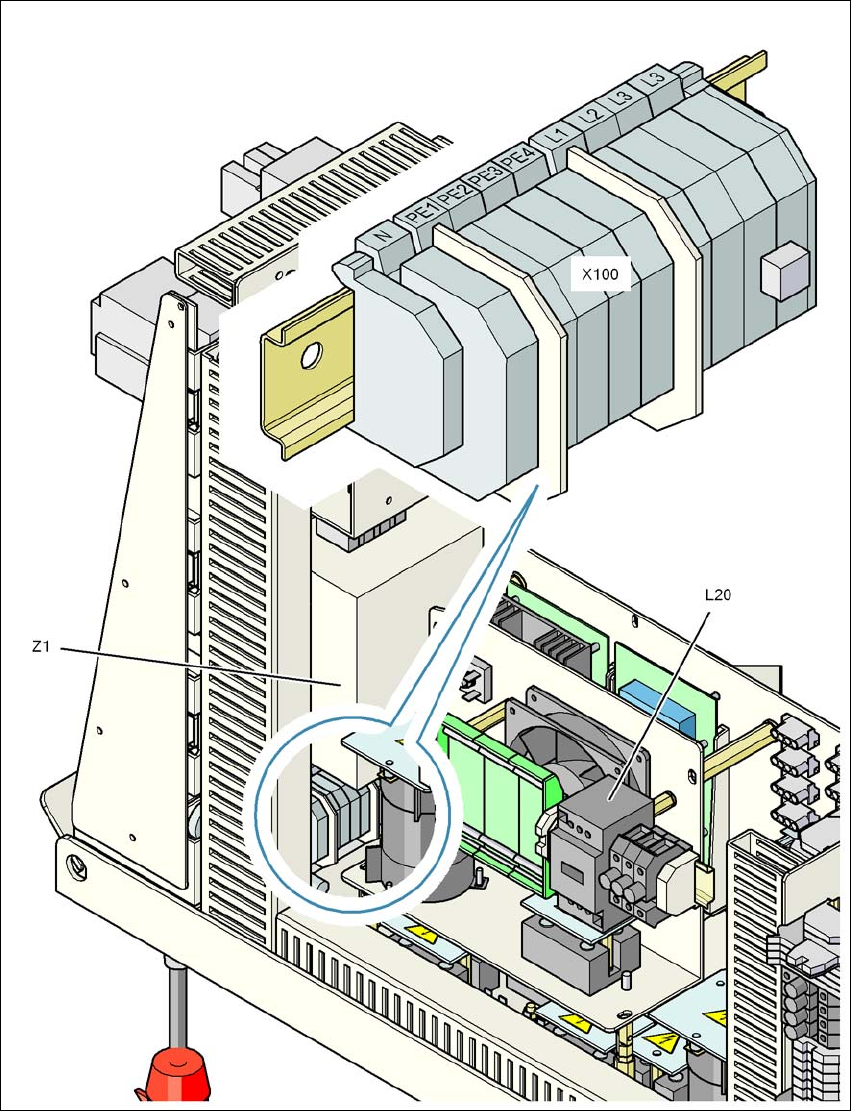

그림
2.9 - 3
전원
공급
장치
,
뒤면
보기
X100 전원 케이블 연결 터미날
L20 퓨즈 F21, F22 및 F23 를 구비한 방전 리액터
Z1 메인 전원 필터
