사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전 소프트웨어 버전 SR.70x.xx 에서 2 011 년 1 월 한국 판 2.10 롯아웃 및 태그아웃 절차 95 2 그림 2.10 - 1 모터 컨택터 위치 2 (1) 전원 (2) 모터 컨택터 (T) PCB 이송방향
2 작동상의 안전 사용자 매뉴얼 SIPLACE X 시리즈
2.10 롯아웃 및 태그아웃 절차 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
94
2.9.3 메인 전원 스위치를 끈 후 장비내 압축 공기 상황
시스템의 메인 전원 스위치가 꺼져있거나 ( 제 89 페이지 그림 2.9 - 1 의 항목 1) 전원이 공급되지
않는 경우 전기로 제어하는 압축 공기 장치의 메인 밸브 Y1 은 폐쇄되고 ( 제 88
페이지 그림 2.8 -
1 의 항목 1 ) 압력은 5 초내에 0 MPa (0 bar) 로 내려갑니다 .
2.10 롯아웃 및 태그아웃 절차
2.10.1 목적 및 범위
모든 예방적 유지보수 작업 또는 서비스 작업을 수행하기 전에 반드시 록아웃 및 태그아웃 절차를
따라야 합니다 . 이 절차를 올바로 따르면 직원이 부상당할 위험이 없습니다 .
참고 이 절차는 최소의 록아웃 / 태그아웃 요구사항입니다 . 작업을 안전하게 완료하는 데 필요한
추가적인 안전 조치는 설비 감독관 , 안전 담당 , 안전 위원회 및 보건 부서에서 정할 수 있습니다 .2
2.10.2 설명
에너지의 분리 , 제어 및 방출이 필요할 경우 항상 다음과 같은 절차를 따르십시오 .
-> 관련 직원에게 이를 통보합니다 .
-> 장비를 종료하고 모든 정상적인 중지 절차를 수행합니다 .
- 정지 버튼을 누릅니다 .
- 제어 컴퓨터를 종료합니다 .
- 장비의 메인 전원 스위치를 닫습니다 .
-> 장비를 모든 에너지원에서 격리 시킵니다 .
- 압축공기 공급을 차단합니다 .
- 메인 전원을 닫습니다 .
-> 장비를
록아웃합니다 .
- 가능한 경우 항상 모터 컨택터 등의 위치에 잠금 장치를 부착합니다 .
사용자 매뉴얼 SIPLACE X 시리즈 2 작동상의 안전
소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판 2.10 롯아웃 및 태그아웃 절차
95
2
그림
2.10 - 1
모터
컨택터
위치
2
(1) 전원
(2) 모터 컨택터
(T) PCB 이송방향
2 작동상의 안전 사용자 매뉴얼 SIPLACE X 시리즈
2.10 롯아웃 및 태그아웃 절차 소프트웨어 버전 SR.70x.xx 에서 2011 년 1 월 한국 판
96

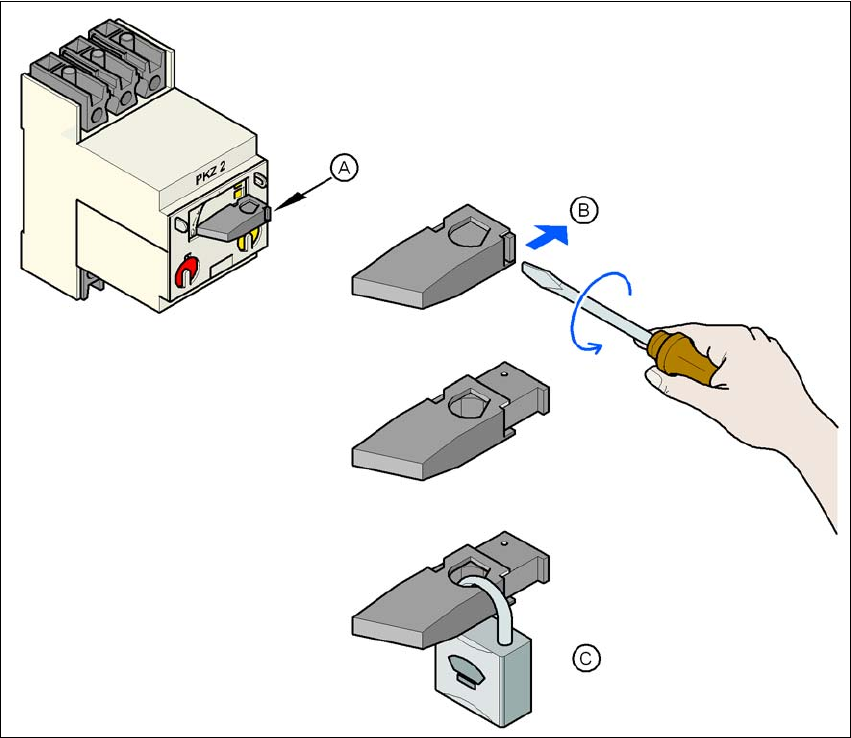

그림
2.10 - 2
모터
컨택터
잠금
2
- 태그아웃 대안 :
장비를 록아웃할 수 있는 경우 그렇게 해야 합니다 . 그러나 에너지 분리 장치에 잠금 장치를
달 수 없는 경우가 있습니다 . 이러한 경우 서비스를 위해 장비에서 에너지를 제거한다는 것을
직원에게 경고하기 위해 에너지 분리 장치에 태그를 붙여야 합니다 . 태그는 모두가 볼 수있는
위치에 확실히 부착해야 하고 태그를 붙인 사람만이 태그를
다시 제거할 수 있도록 합니다 . 2
-> 저장된 에너지 방출
압축 공기 공급 장치에 저장된 에너지나 전해질 콘덴서 내의 전기 에너지는 적절한 방법으로
방출시켜야 합니다 .
2
(A) 작동 레버를 시계 반대 방향으로 돌립니다 .
(B) 드라이버를 사용하여 작동 레버의 잠금 러그를 밀어냅니다 .
(C) 자물쇠로 작동 레버를 잠급니다 .
