Test Research, Inc.
TR7007 User Guide – Software 95

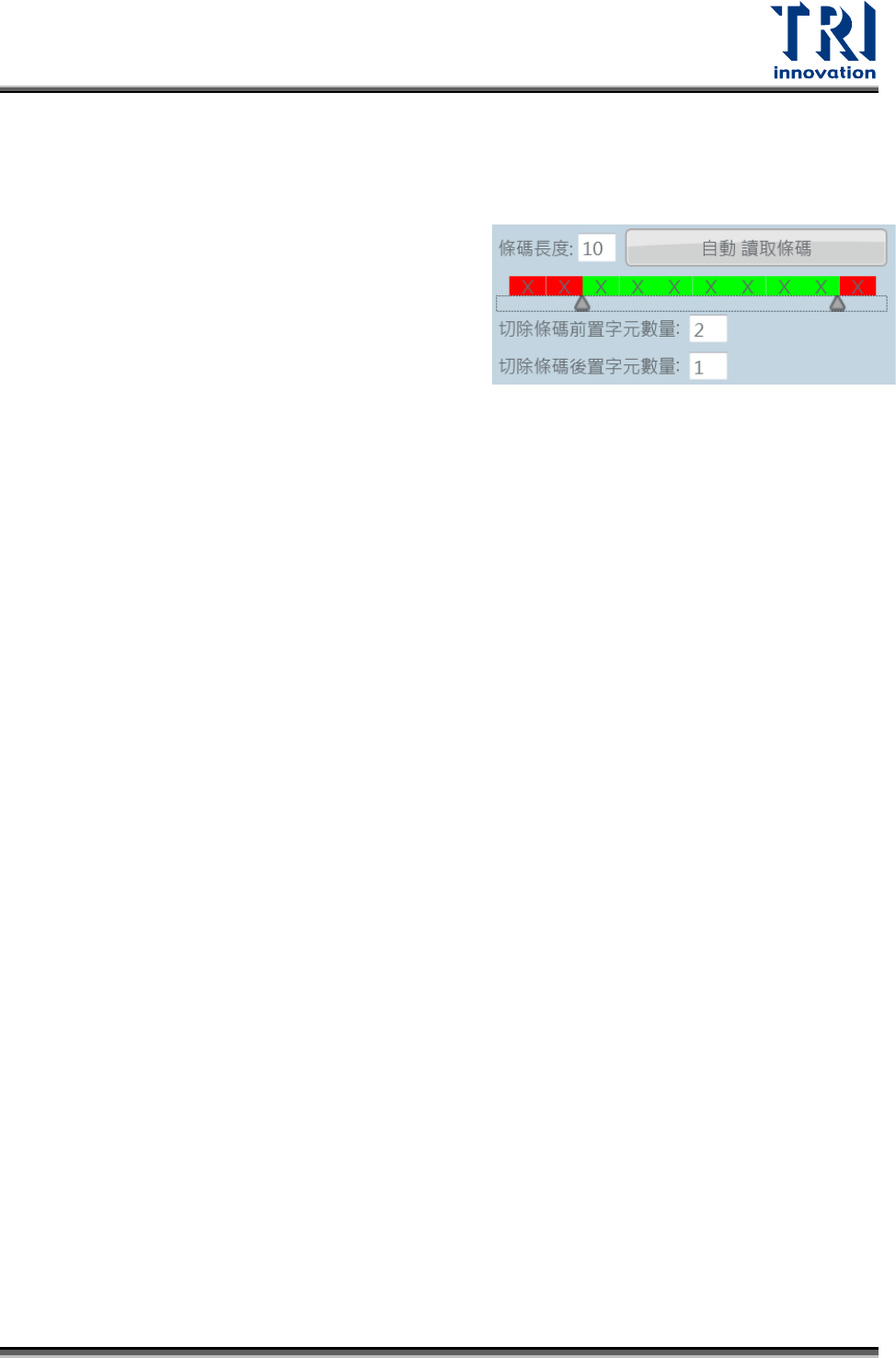

設定條碼長度-設定條碼字元數。
自動讀取條碼-點選後會讀取條碼讀入
條碼長度。
切除條碼前、後置字元數量-
若條碼前後有特殊字元且不想讀取的話
可用此功能把特殊字元忽略如右圖。
Test Research, Inc.
96 TR7007 User Guide – Software

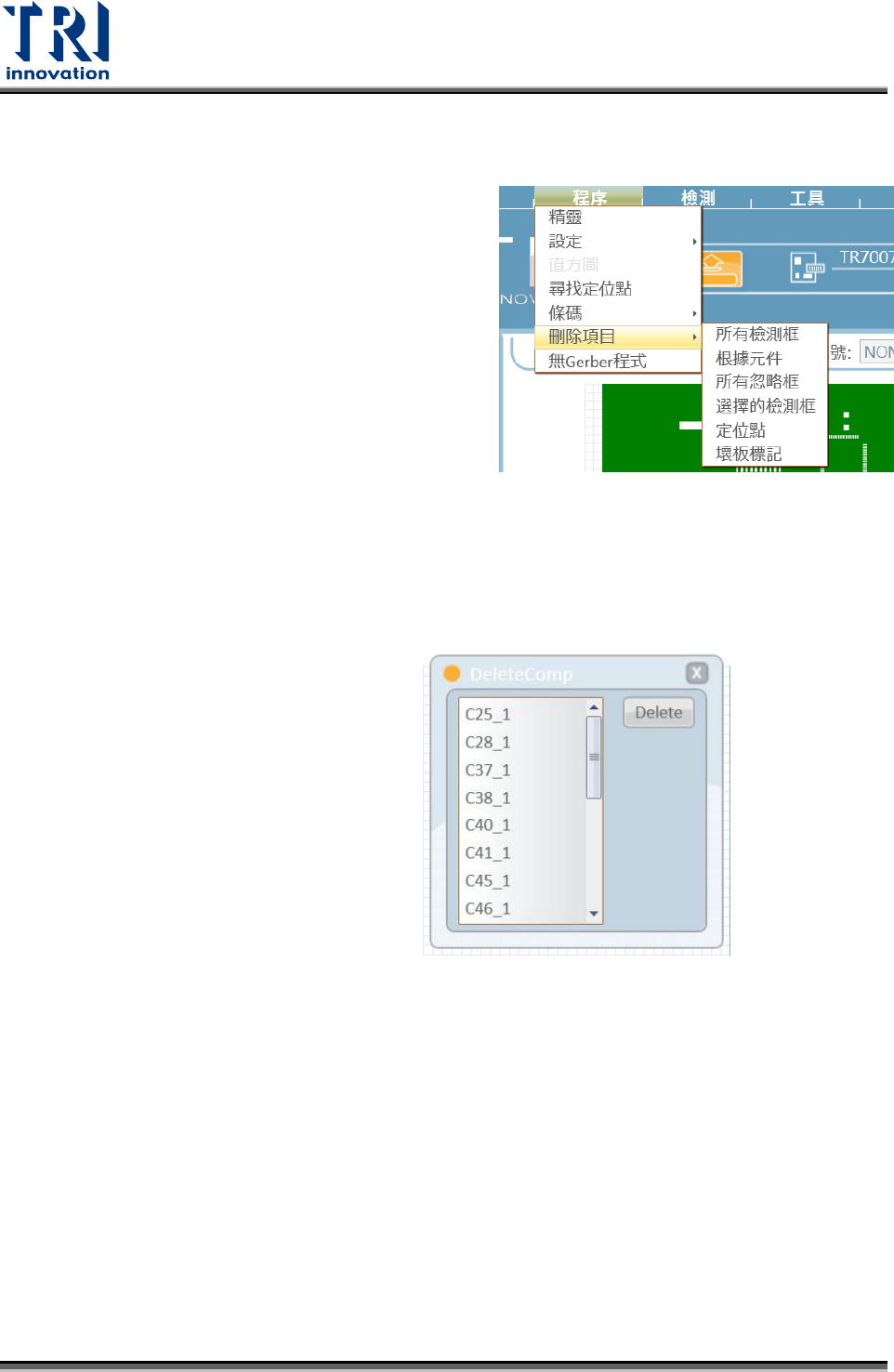

4.2.5
刪除項目
刪除不必要的檢測框，可選擇直接刪除全部檢
測框、依元件刪除、刪除忽略的檢測框或者目
前所框選的檢測框，也可刪除定位點或壞板標
記。
<
所有檢測框
>
刪除所有的檢測框。
<
根據元件
>
依元件刪除，從元件列表之中選擇
要刪除的元件，選定後點選[Delete]
鈕。
<
所有忽略框
>
刪除所有忽略的檢測框。
<
選擇的檢測框
>
點選後會將目前所框選的檢測框(藍色與紫色的檢測框)刪除。
Test Research, Inc.
TR7007 User Guide – Software 97
<

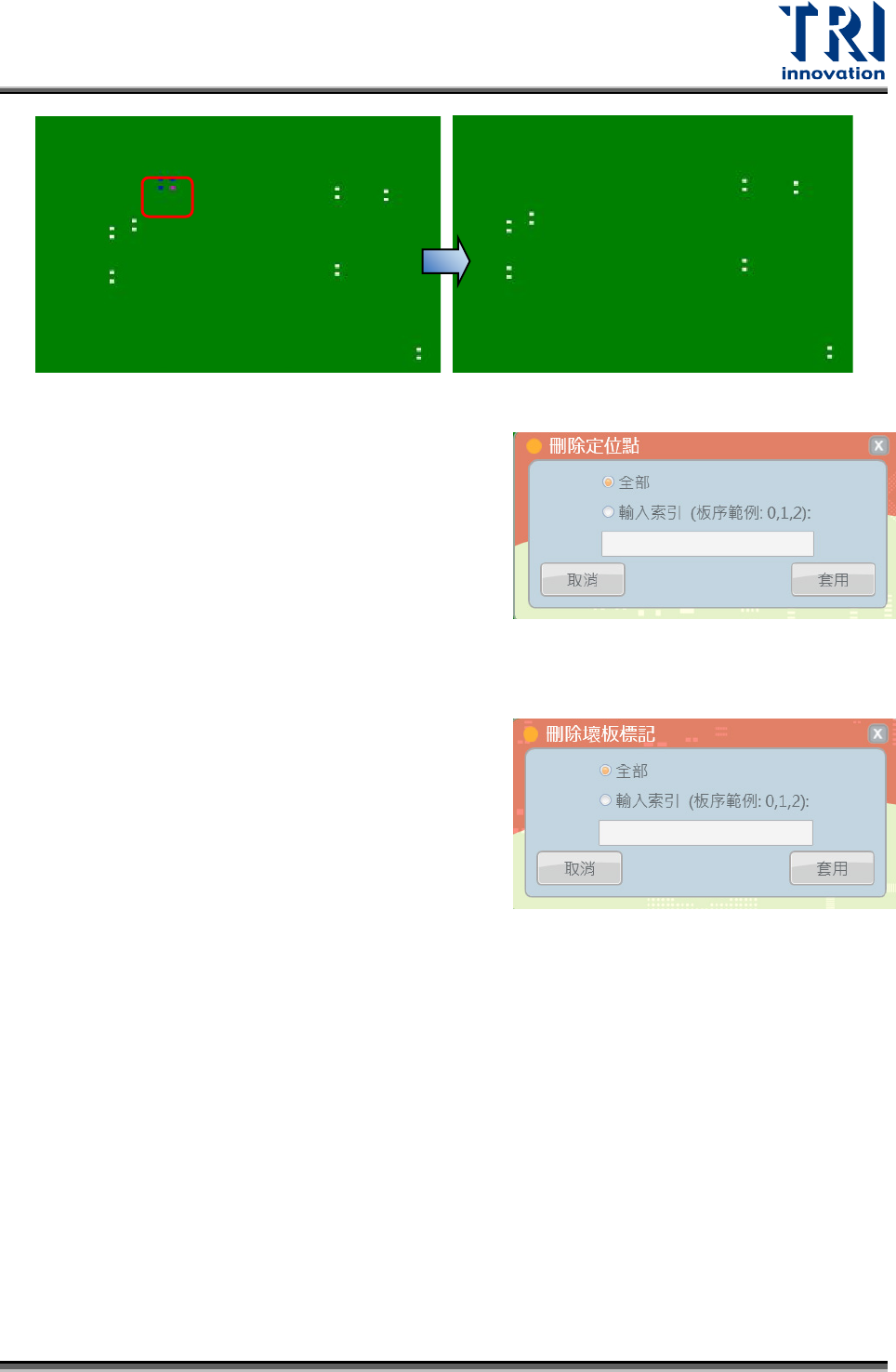

定位點
>
選擇欲刪除的定位點，0 代表刪除全部整板定位
點，1 或 2 代表刪除板號 1 或板號 2 的單板定位
點。
<
壞板標記
>
選擇欲刪除的壞板標記其板號。
已框選之檢測框
