Test Research, Inc.
98 TR7007 User Guide – Software
4.3
檢測
4.3.1
檢測
進行檢測。
4.3.2
模式設定
有三種模式可選擇：
不良品等待確認：若程式判斷為良板會
直接通過，判斷為不良會停板待使用者
來做確認。
不良品自動確認：由程式判斷是否為
良板，不做覆判直接通過。
免測模式：進行檢測但只會顯示
Pass，並直接通過。
4.3.3
動作設定
條碼錯誤時停止：當條碼讀取錯誤時暫
停。
不合格時發出警報：檢測到不良元件時
三色燈報警。
Test Research, Inc.
TR7007 User Guide – Software 99
4.3.4
自動板寬
若有選配自動板寬功能，則可設定自動板寬其夾板間隙等細項，設定如下所述：
下圖中的選項在一般狀態下不會出現，除非有在 HCI 介面中設定板寬自動調整才會出
現。

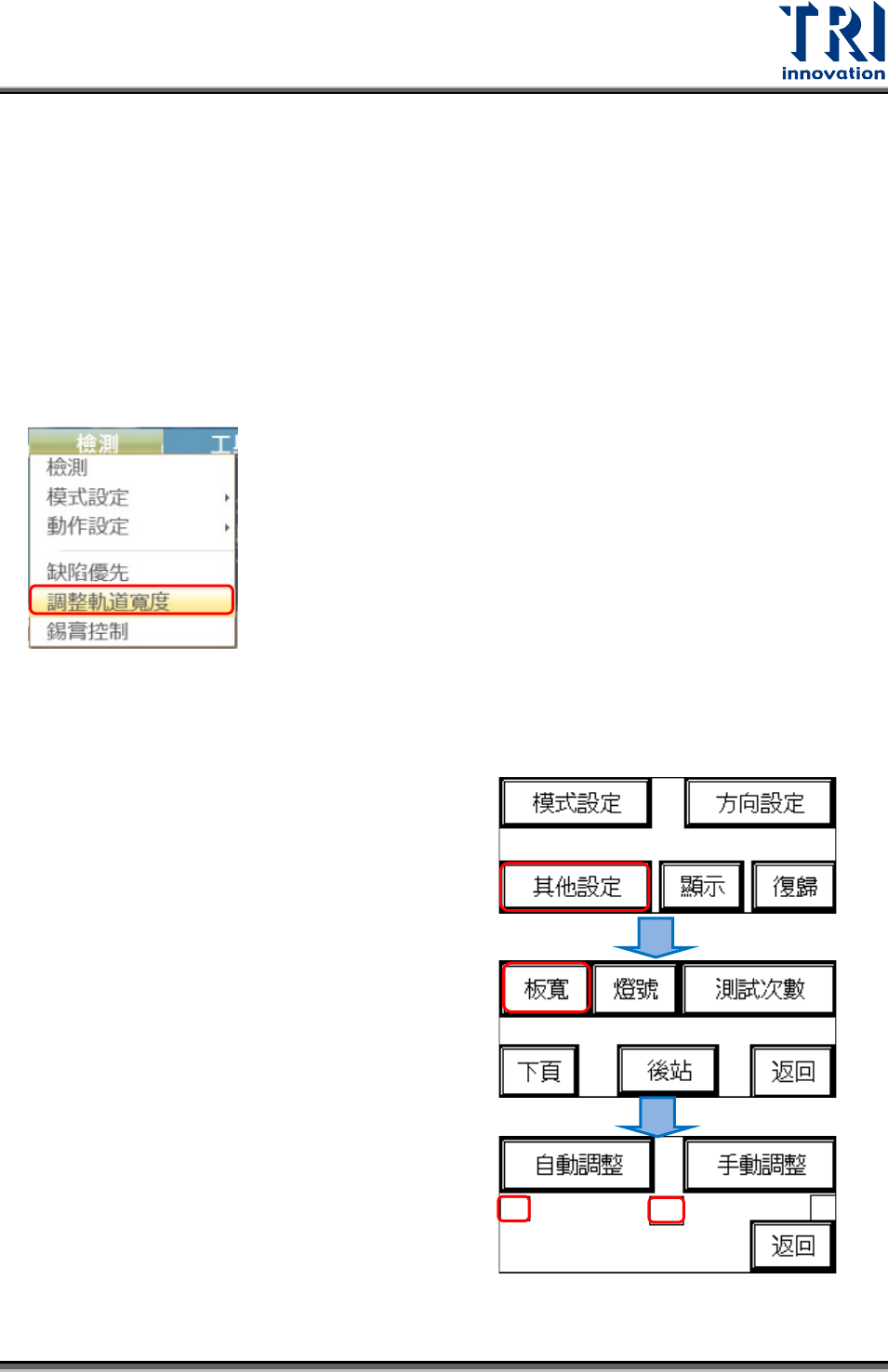

<HCI 設定>
Step.1 點擊[
其他設定
]。
Step.2 點擊[
板寬
]。
Step.3 點擊畫面中紅框部分
Test Research, Inc.
100 TR7007 User Guide – Software

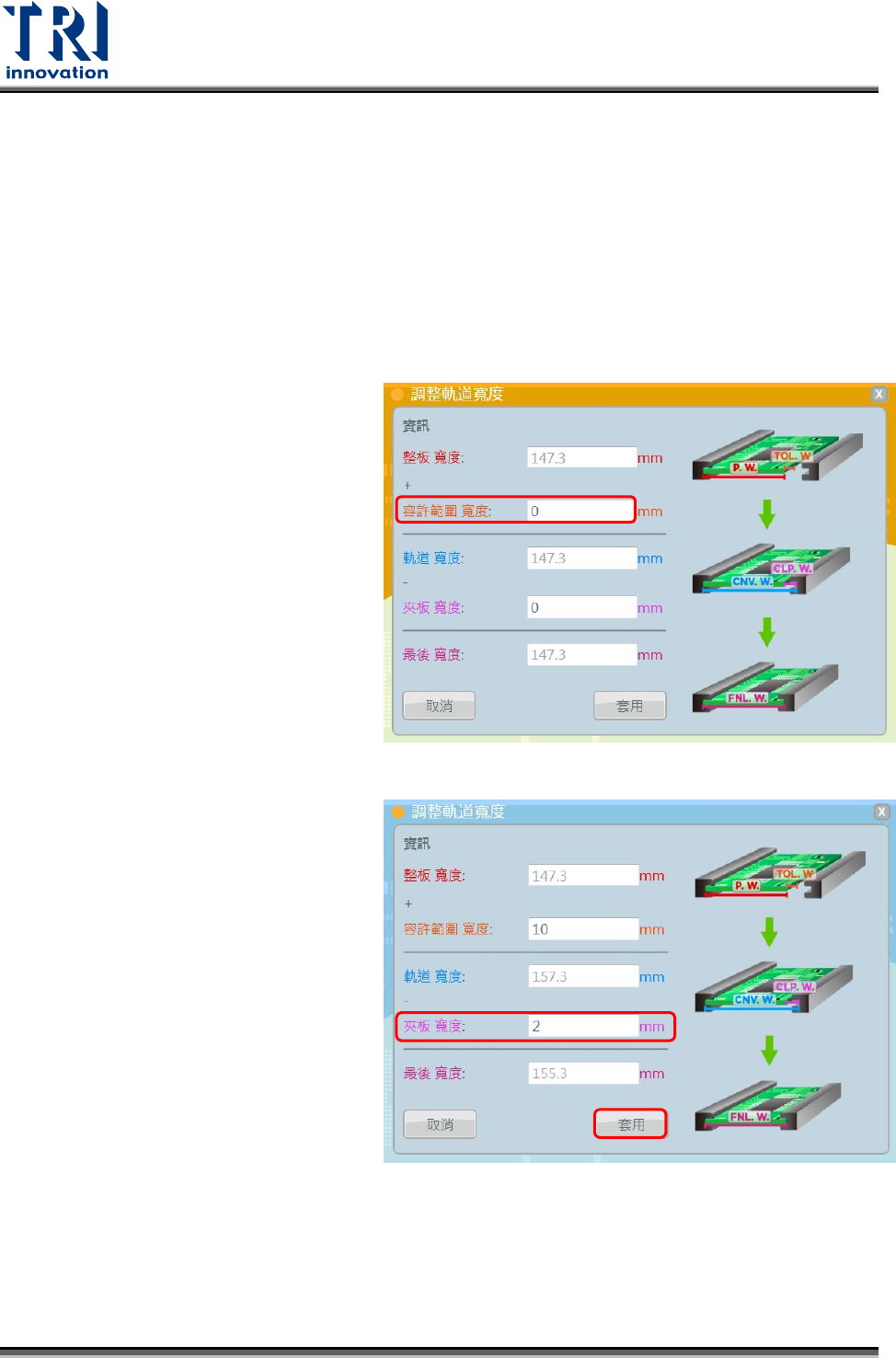

Adjust Conveyer Width 調整輸送帶寬度步驟：
Step.1 輸入容許範圍寬度，若實際輸
送帶板寬與整板寬度有誤差可
於此調整。
Step.2 輸入夾板寬度，夾板寬度即
為夾板時板寬內縮的距離。
如圖所示夾板寬度為 2 代表
進板後，在夾板時軌道往內
2mm。(內縮的最大值為 3.7)
Step.3 見到最後寬度相等於板寬加
容許範圍寬度再扣掉夾板寬
度，確認後點選[
套用
]即可。
