Test Research, Inc. TR 7007 User Guide – Softwa re 107 Step.2 選擇測試錫膏：可單一錫膏挑選或直接全選 ( 單一元件挑選 ) ( 直接全選 ) Step.3 GRR 測試設定：可設定進出板次數與每次進板檢測次數，下圖表示了兩種情 況，左圖並未勾選 [ 自動進出板 ] 代表不進出板，右圖代表有進出板。
Test Research, Inc.
106 TR7007 User Guide – Software
視測試的分析數據。
使用步驟如下所示：

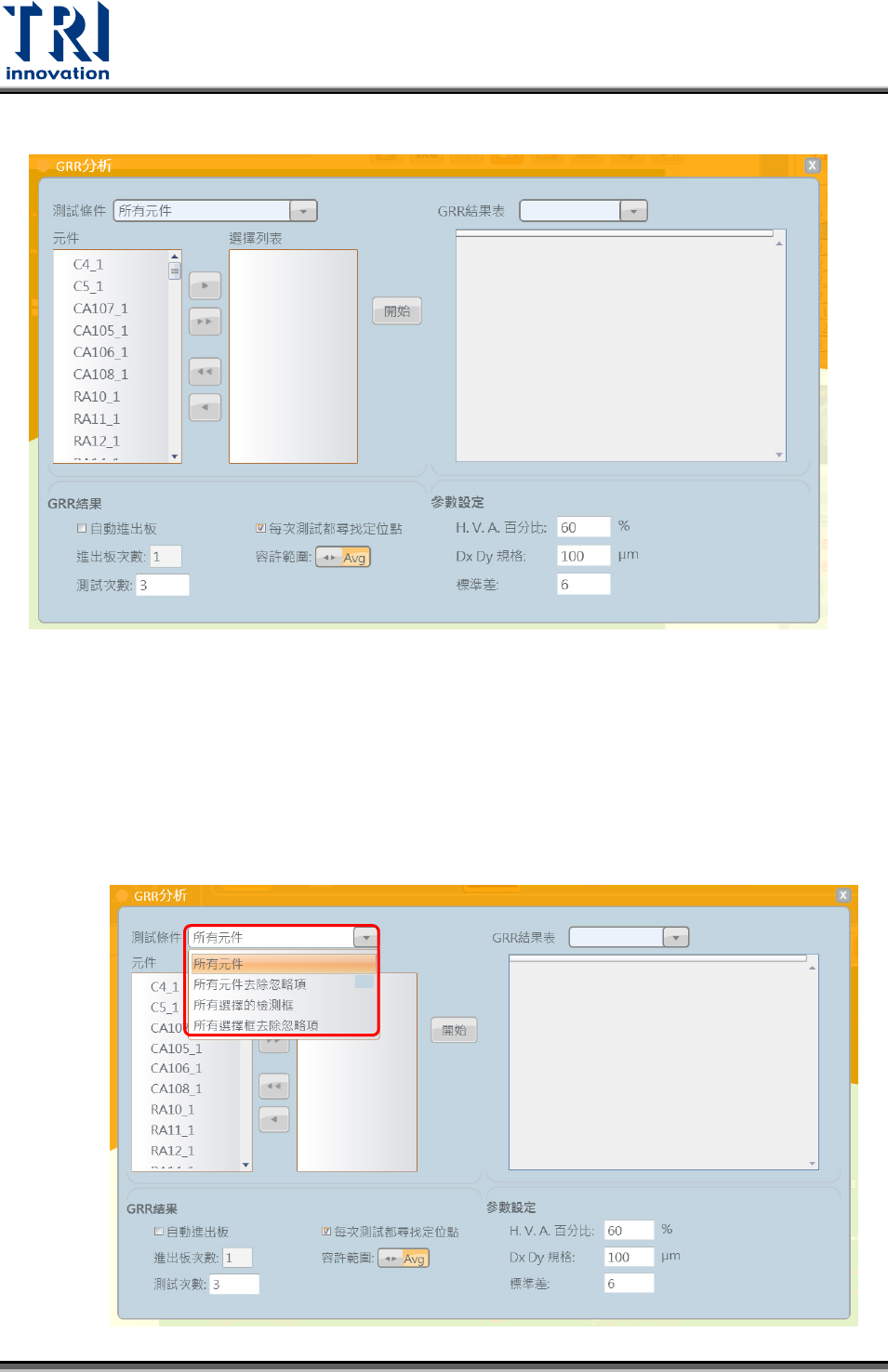

Step.1 選擇套用元件條件：可選擇所有元件、所有元件去除忽略項、所有選擇的檢
測框和所有選擇框去除忽略項。
Test Research, Inc.
TR7007 User Guide – Software 107

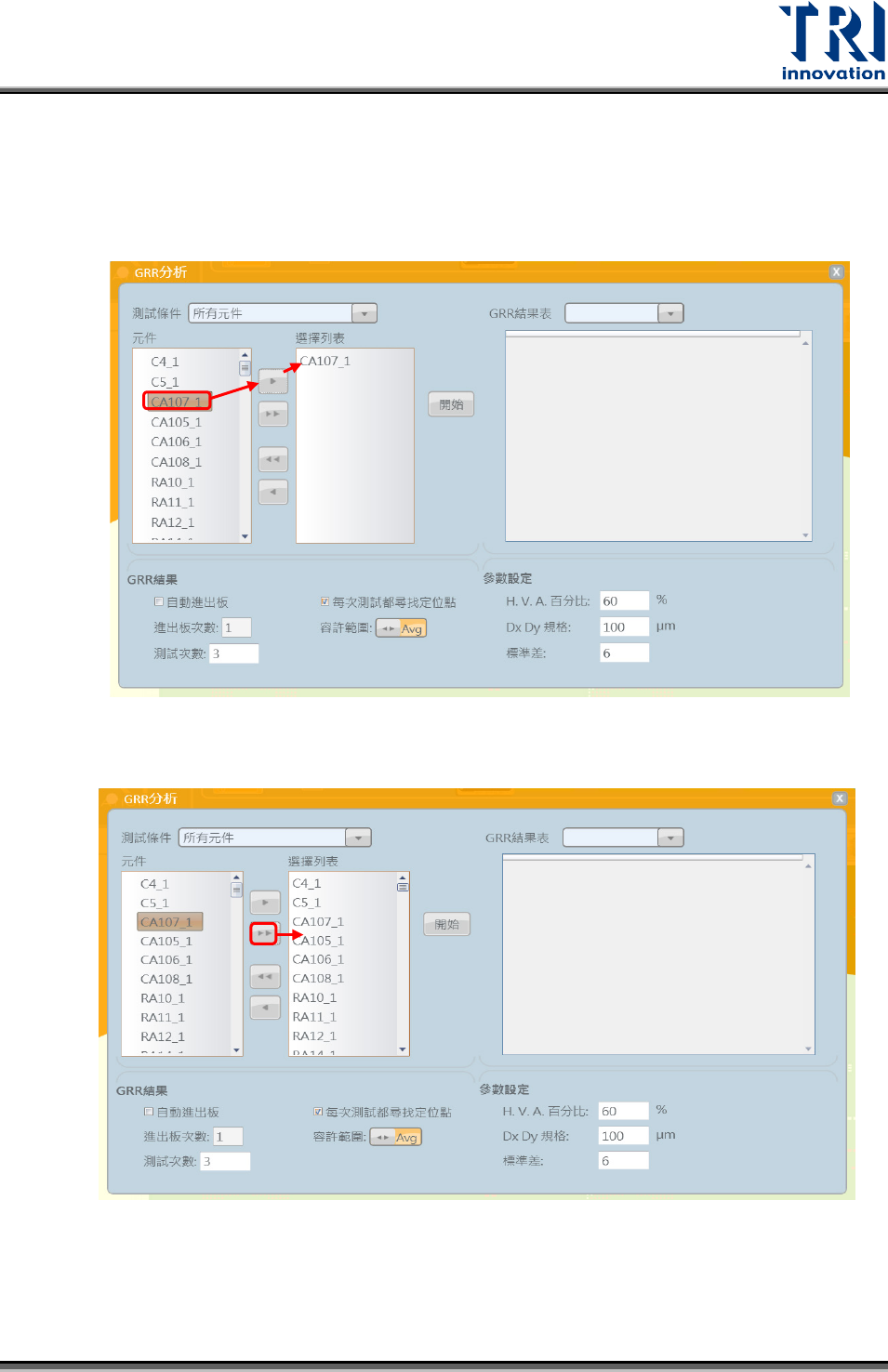

Step.2 選擇測試錫膏：可單一錫膏挑選或直接全選
(單一元件挑選)
(直接全選)

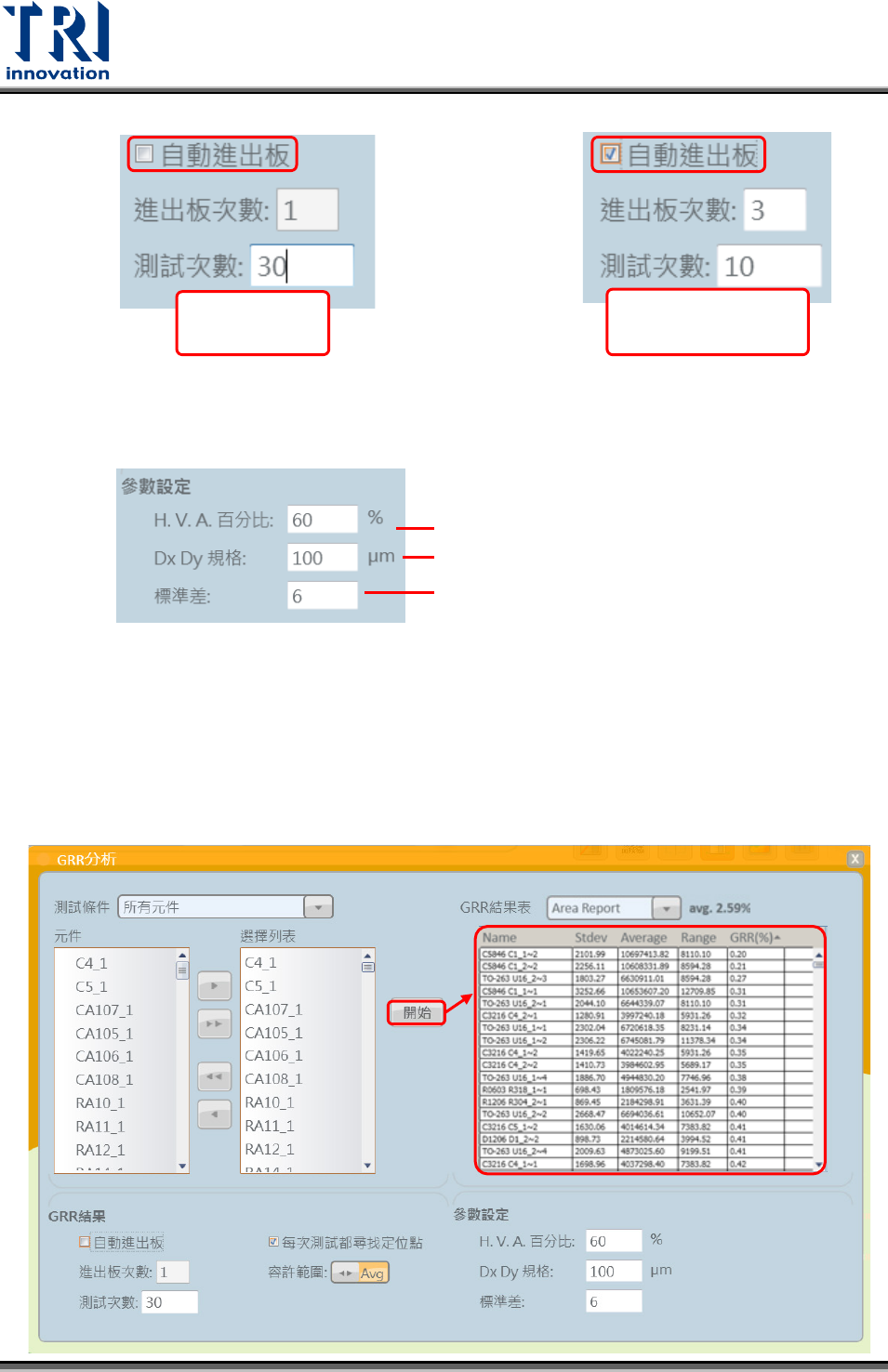

Step.3 GRR 測試設定：可設定進出板次數與每次進板檢測次數，下圖表示了兩種情
況，左圖並未勾選[
自動進出板
]代表不進出板，右圖代表有進出板。
Test Research, Inc.
108 TR7007 User Guide – Software
Step.4 設定高度體積面積的上下限、偏移量標準以及 Sigma 數
Step.5 點選[
開始
]鍵，機台便開始做 GRR 測試，做完後 GRR 分析結果結果呈現在
視窗右方，可在結果表的下拉式選單中選擇你想觀察的檢測項目。
不進出板直
接測 30 次
進出板 3 次每進
板 1 次測 10 次
高度體積面積上下限
偏移量標準
Sigma 數
(GRR 平均值)
