Test Research, Inc. 24 TR 7007 User Guide – Softwa re 顯示對位點影像，並提供影像比對分數。 各參數統計長條 圖 顯示整板的錫膏參數統計長條圖，參數有 A( 面積 ) 、 H( 高度 ) 、 V( 體積 ) 、 O( 偏 移量 ) 、 B( 錫膏量測資訊 ) ； X 軸為百分比， Y 軸為計量，標準差可觀察製程是 否良好，越靠近平均值越好。 對位點 1 影像比對分數 平均值 平均值＋標…
Test Research, Inc.
TR7007 User Guide – Software 23

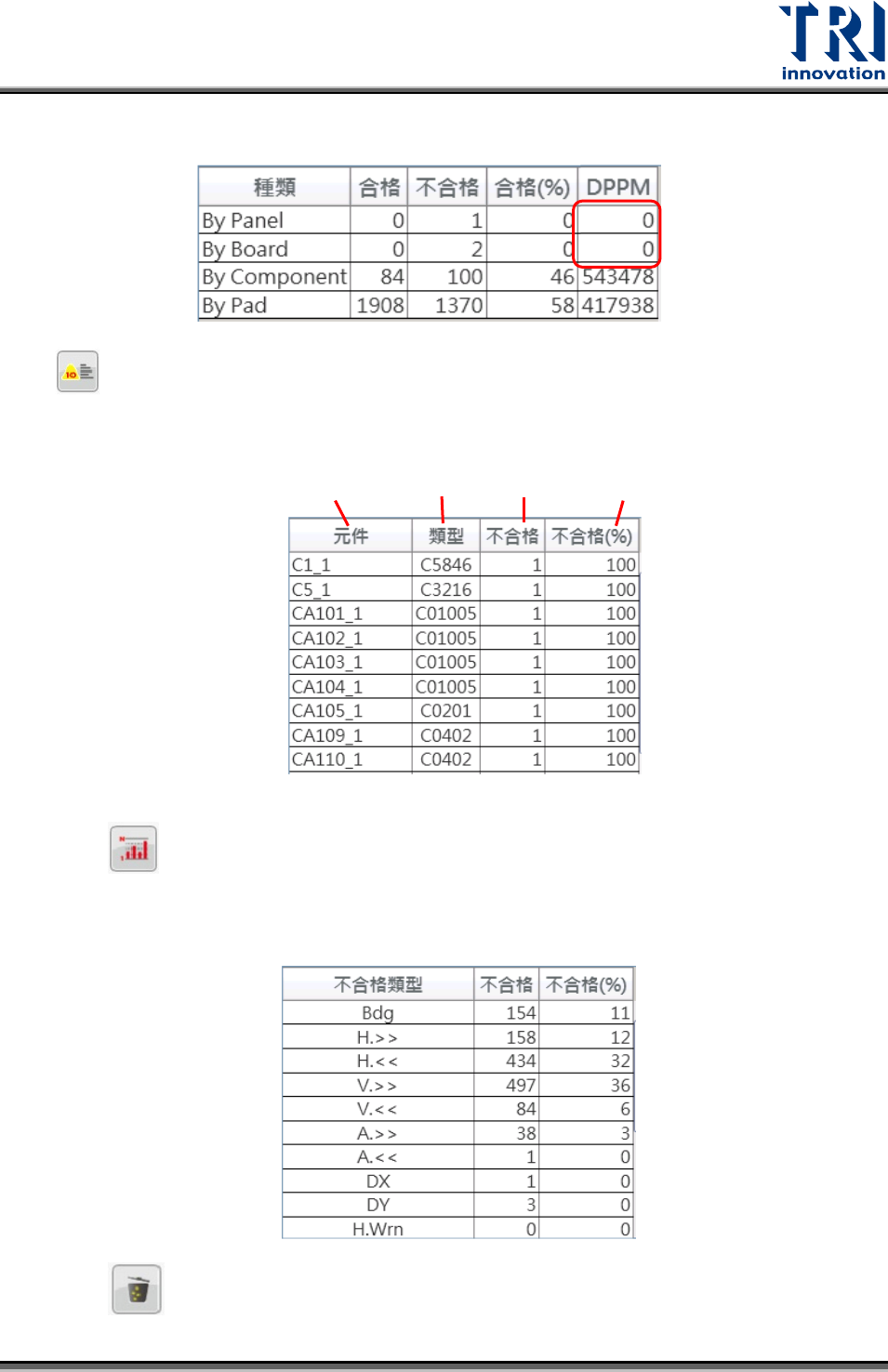

不良元件 Top 10：點選後將發生不良的次數最多的元件前 10 名列出來。
依不良類型計數：統計不良類型發生的次數。
點選後系統重新計算直通率、不良元件 Top10
通過
數
不良
數
直通
率
每百萬缺陷
數
不做
計算
依整板
依單板
依元件
依錫膏
不良類型
不良類型
發生次數
不良類型
發生機率
元件發生
不良機率
元件發生
不良次數
元件類型
不良元件
前 10 名
Test Research, Inc.
24 TR7007 User Guide – Software

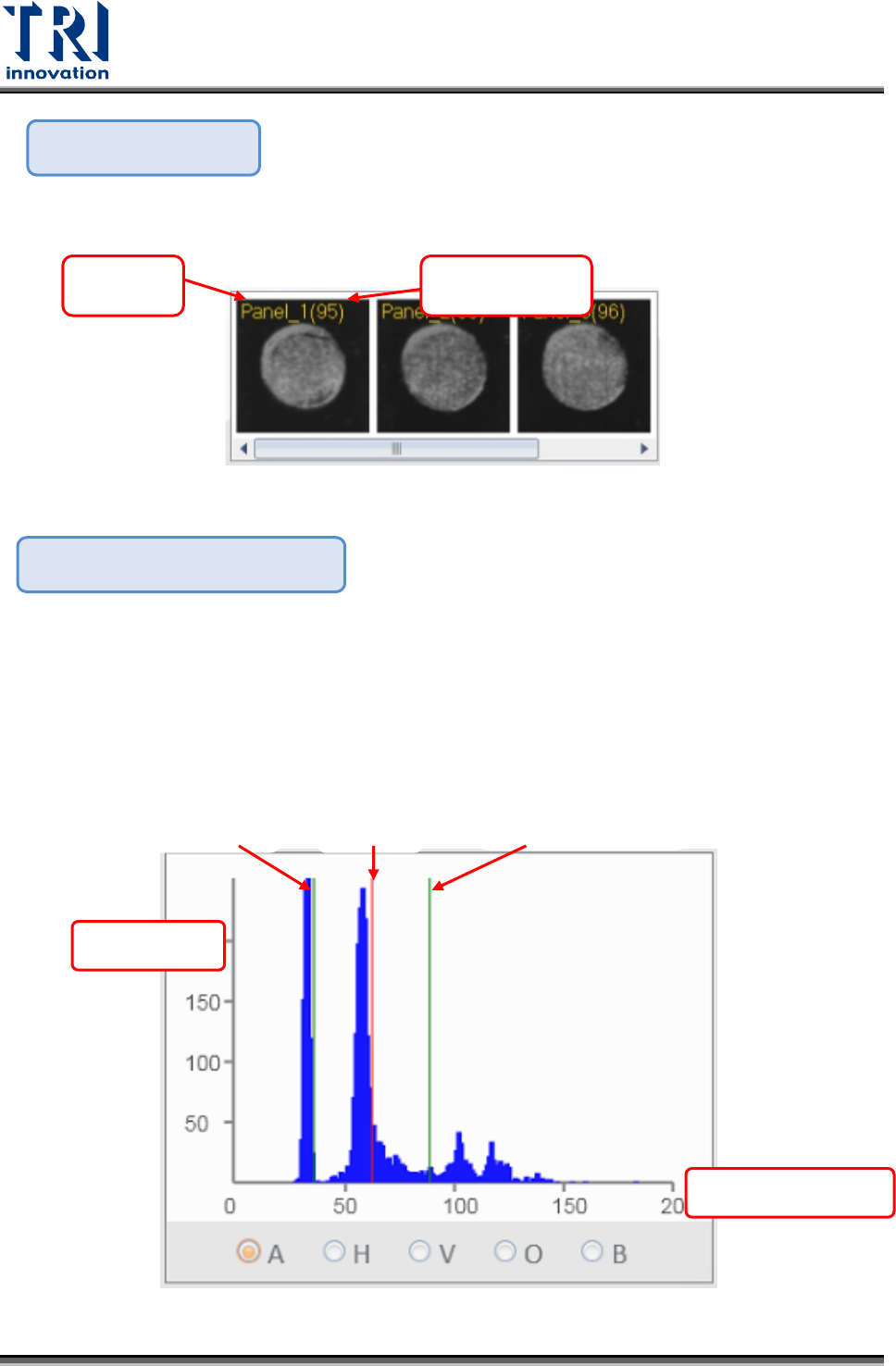

顯示對位點影像，並提供影像比對分數。
各參數統計長條圖
顯示整板的錫膏參數統計長條圖，參數有 A(面積)、H(高度)、V(體積)、O(偏
移量)、B(錫膏量測資訊)；X 軸為百分比，Y 軸為計量，標準差可觀察製程是
否良好，越靠近平均值越好。
對位點 1
影像比對分數
平均值
平均值＋標準差
平均值－標準差
Y 軸：計量
X 軸：百分比(%)
面積
3 對位點影像
4 各參數統計長條圖
Test Research, Inc.
TR7007 User Guide – Software 25
平均值
平均值＋標準差
平均值－標準差
Y 軸：計量
X 軸：高度
(um)
高度
體積
平均值
平均值＋標準差
平均值－標準差
Y 軸：計量
X 軸：百分比(%)
