結果確認區
在檢測完板子後，若有發現不良元件會出現 及 按鈕，須在確
認板子是不良或者誤判後點選；若點選 按鈕，則會跳出檢測狀態，
此時才能再編輯程式（檢測狀態時無法編輯）。
確認不良
確認通過
跳出檢測狀態
5 結果確認區
Test Research, Inc.
28 TR7007 User Guide – Software
2.3.4
近
10
片板子統計長條圖
顯示近 10 片板子的統計長條圖，可選擇體積、面積、高度、偏移量這些不同的量測
參數來呈現，此外還能觀察近 10 片板子通過或不良的狀況以及刮刀方向，以利使用
者進行製程上的問題分析。
顯示平均值、標準差
：

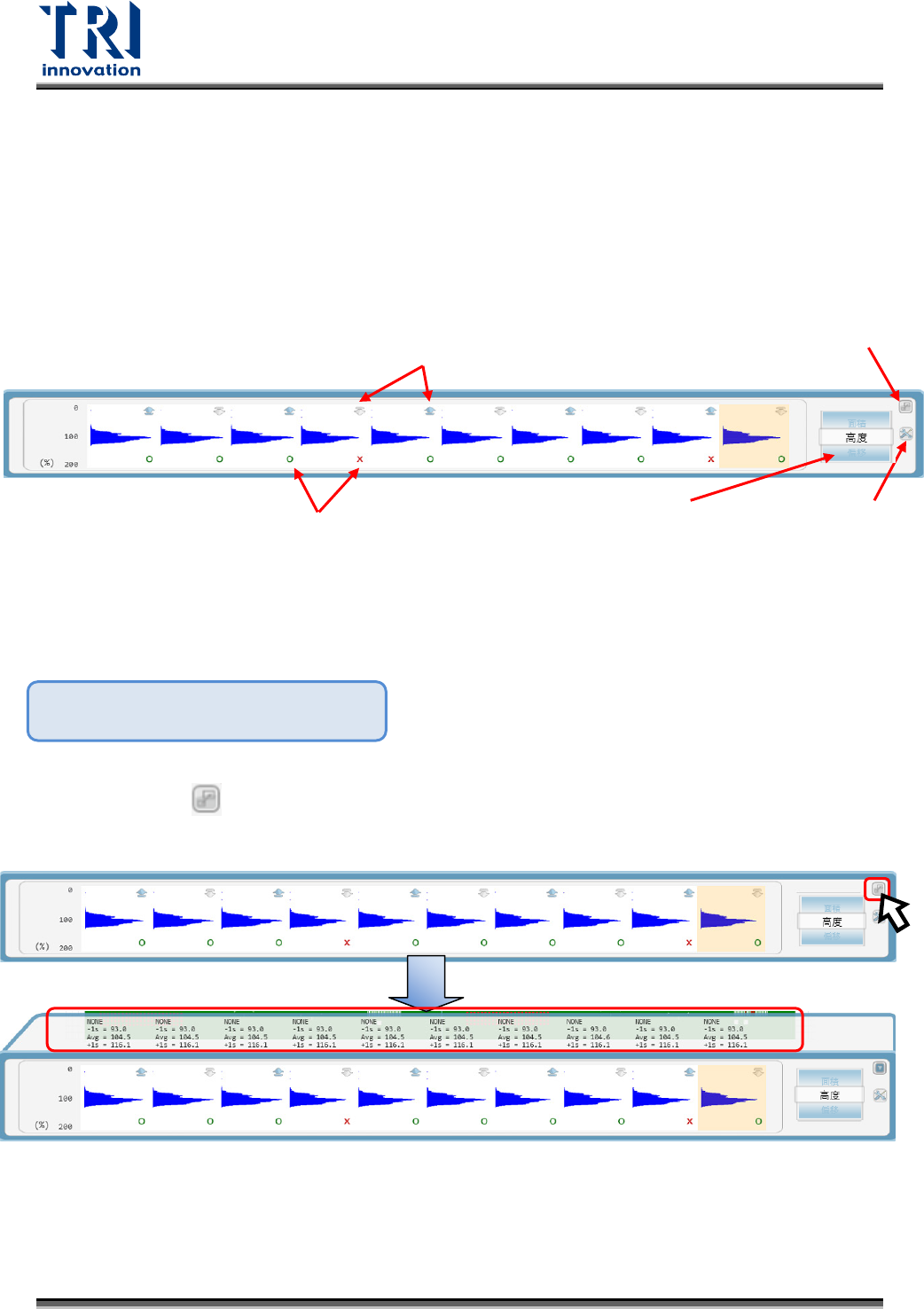

如下圖，點擊 圖示後，在統計圖上方會跑出整個板子高度的平均值、標準差。
顯示平均值、標準差
選擇檢視體積、面
積、高度、偏移
顯示通過或不
刮刀方向
選擇最大計數
顯示為多少
顯示平均值、標準差
Test Research, Inc.
TR7007 User Guide – Software 29
選擇顯示的計數上限
：
如下圖所示，點擊 圖示後可看到有數值從 100~5000 供使用者選擇，這些數值代
表長條圖所顯示的計數最多可顯示的範圍。
此例中若選擇 100 則會有部分較高的計數會不在顯示範圍內，200 時則可顯示出完整
的長條圖，即使勾選的計數遠超過長條圖中計數的最大則系統仍會自動調整成剛好可
顯示的狀態，如此例中勾選 900 系統會自動調整成 200。
100
(
長條圖無法完整顯示
)
200
(
長條圖可完整顯示
)
900
(
以
200
顯示
)
選擇顯示的計數上限
