此章節會介紹大圖影像以及其中的熱鍵功能，大圖影像會檢視錫膏的配置，也可依
個熱鍵功能切換至不同的影像顯示如：[
壞板標記
], [
條碼
], [
定位點
], [CAD
圖
],
[HAV
分佈圖
], [2D
板面顯示
], [
錫膏
3D
影像
]和[
即時影像
]，以下會介紹細項。
壞板標記
條碼
定位點
CAD 圖
HAV 分佈圖
2D 板面顯示
錫膏 3D 影像
即時影像
Test Research, Inc.
TR7007 User Guide – Software 33
3.1
壞板標記設定
在設定壞板標記檢視畫面下，可進行壞板標記的
新增、設定
與
刪除
。
(壞板標記：忽略板篩選功能，在每一單板中可能有部分單板忽略不測，這些
不測的單板通常會在某個標記上畫記號，板子經過 SPI 檢測時可同時執行壞板
標記的檢測，若標記檢測為 pass 則不忽略此單板，若為 Fail 則忽略此片單
板。)
<
新增壞板標記
>
Step.1 點選壞板標記圖示。
Step.2 在大圖中左鍵雙擊欲
新增的壞板標記區域
雙擊左鍵
Test Research, Inc.
34 TR7007 User Guide – Software

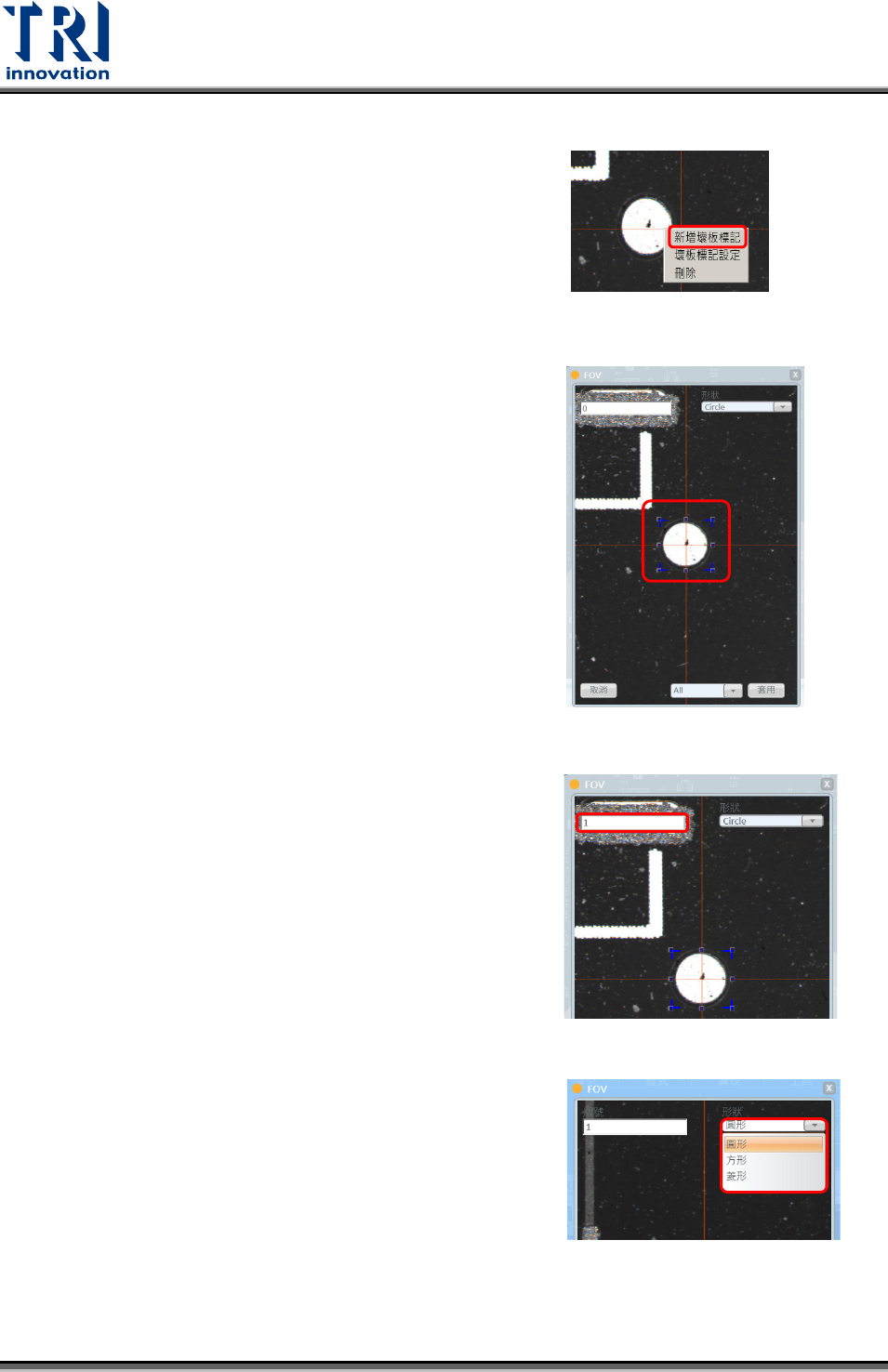

Step.3 在 FOV 中點右鍵選[
新增壞板標記
]
Step.4 將畫面中的藍框調整至剛好包住
壞板標記。
Step.5 輸入此單板編號。
Step.6 選擇壞板標記之形狀，有圓
形、方型以及菱形可選擇。
