Test Research, Inc. 56 TR 7007 User Guide – Softwa re < 剖面視圖 > 3D 圖上點右鍵，點在欲檢視剖面圖的左端。 右鍵點在欲檢視剖面圖的右端。 剖面圖跳出。
Test Research, Inc.
TR7007 User Guide – Software 55
3.6
檢視
“
所選取的錫點
”
之
3D
圖。

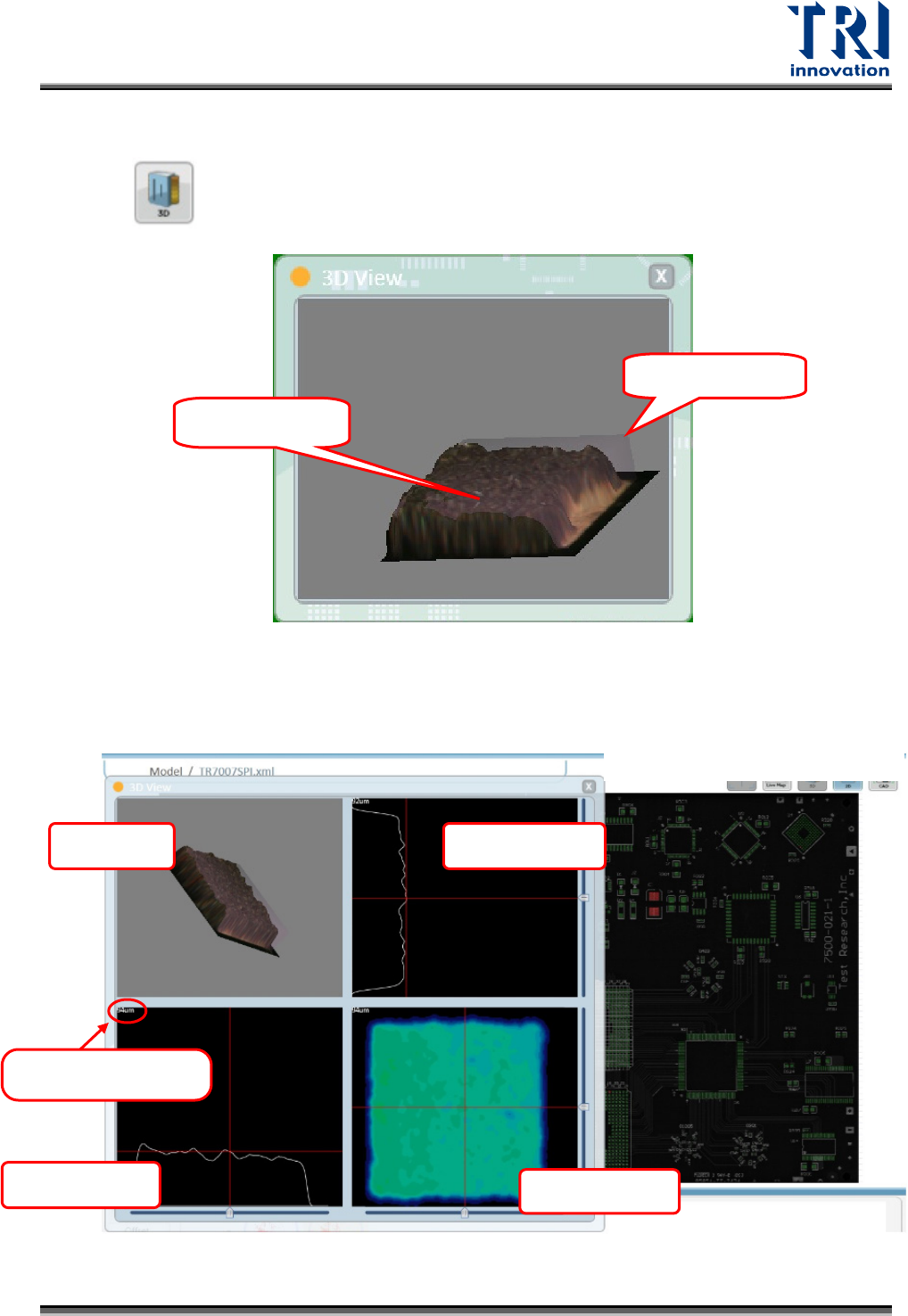

按 ctrl+shift 鍵會出現 x 方向與 y 方向剖面圖以及色彩等高線圖。
3D 視圖
X 方向剖面圖
Y 方向剖面圖
紅十字線位置高度
色彩等高線圖
顯示鋼板厚度
錫膏 3D 圖
Test Research, Inc.
56 TR7007 User Guide – Software
<剖面視圖>

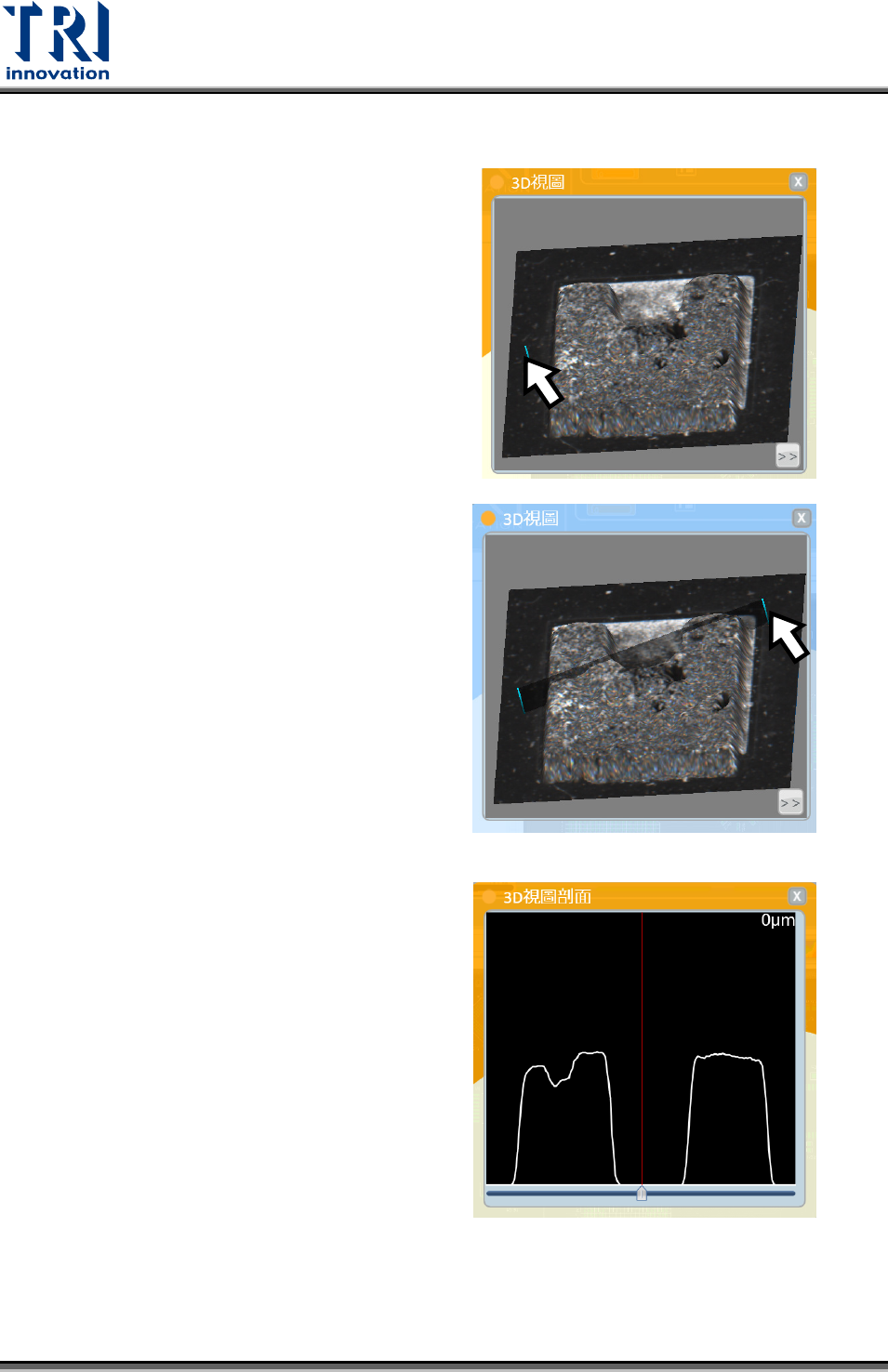

3D 圖上點右鍵，點在欲檢視剖面圖的左端。
右鍵點在欲檢視剖面圖的右端。
剖面圖跳出。
Test Research, Inc.
TR7007 User Guide – Software 57
3.7
即時影像
點擊圖示後，雙擊你所想檢視的區域(下圖黃框)來檢視鏡頭即時影像。
點擊 來檢視各種即時影像如下所示。
