Test Research, Inc.
68 TR7007 User Guide – Software

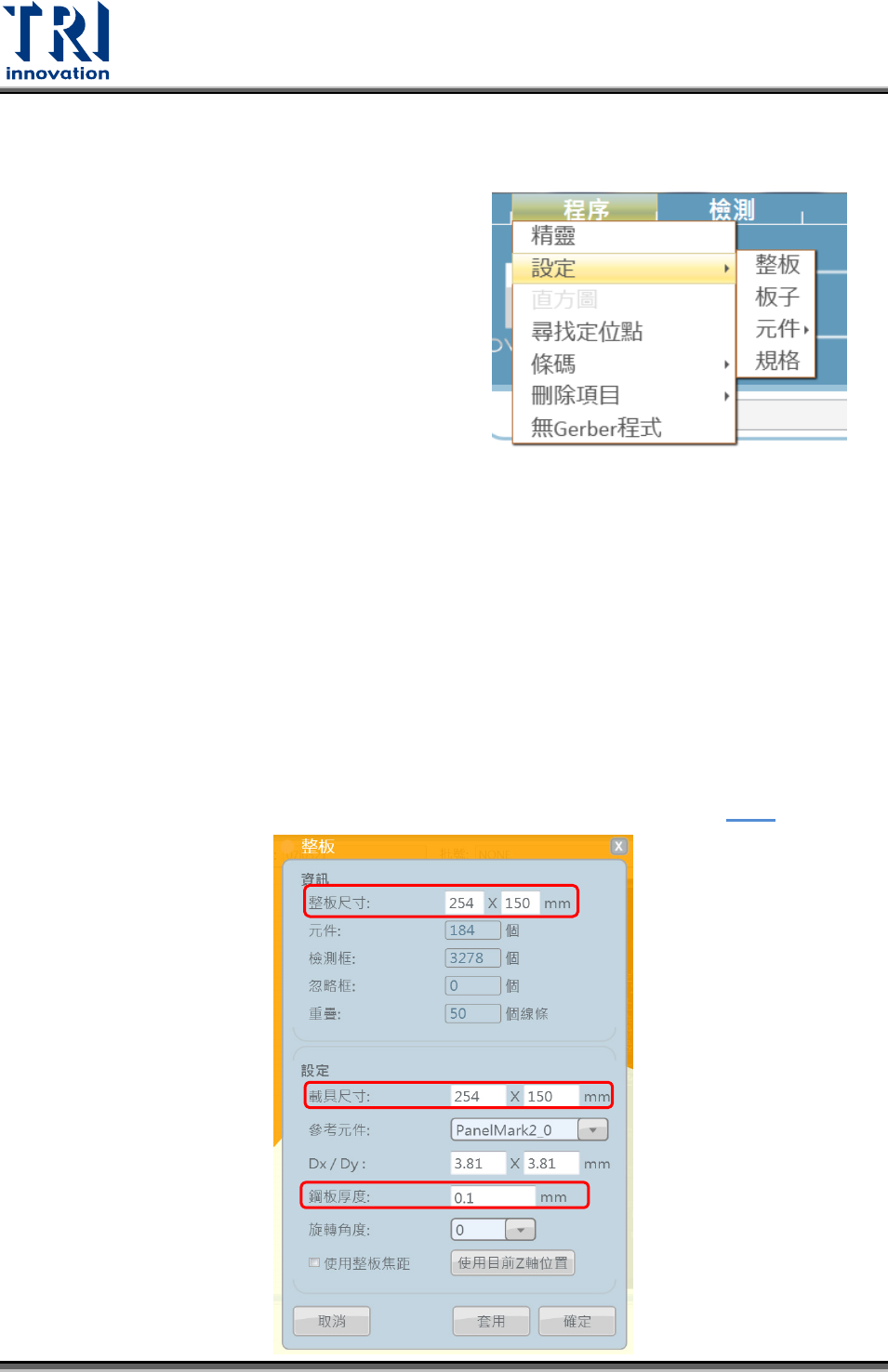

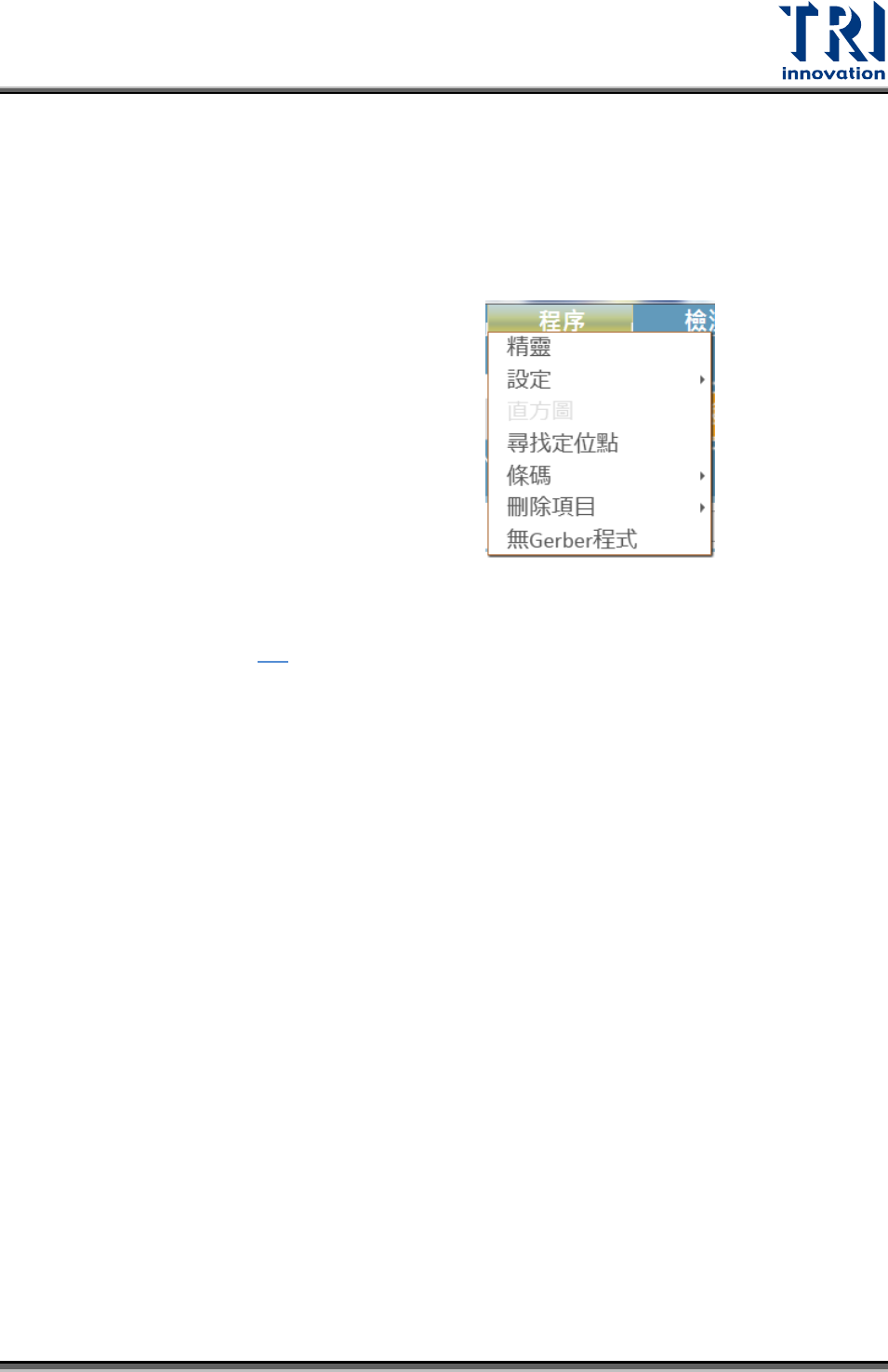

4.2.1
設定
在[
設定
] 的選單中，我們可以對
整板
板子
元件
規格
進行設定，詳細內容會在以下章節中提及。
4.2.1.1
整板
在[Panel Setting] 視窗當中，可設定
板子大小
、
載具尺寸
與
鋼板厚度
，另外可在此視
窗中檢視元件數、檢測框數、忽略的檢測框數以及掃板的重疊面積。
使用整板焦距：若不同機種板子的高度有所不同，可勾選此項目來將現有高度特別存
於此機種中。
使用目前 Z 軸位置：將目前鏡頭高度套用為掃板時的鏡頭高度。
※若板子大小輸入的值低於預設的最小值，會出現紅框，此情況可參考 2.2.2。
Test Research, Inc.
TR7007 User Guide – Software 69
4.2.1.2
板子
設定板號方式：可從視窗左方的流向模組中挑選欲設定的板號設置
從模組中挑選符合需求的板號設置，共有 16 種設置可供挑選。
忽略板：
設定忽略板方式：
在模組中選完板號配置後，直接點選欲忽略的板子，如下圖左所示
若要重置設定，可點選下方[
重置
]按鈕，板號設置好後，便可點選[
確定
]確認設定。
