Test Research, Inc. 70 TR 7007 User Guide – Softwa re 4.2.1.3 元件 設定元件的名稱與類型與尋找元件。 < 編輯 > 編輯 元件名稱 與 類型 ，若要同時更改的設定套 用至其他板子，可勾選 [ 套用到其他板子 ] 。 < 尋找元件 > 可依元件類型尋找 元件，可先 從上方直接輸入 域搜尋的元件類型 或名稱，另 外也可自 選定狀態 的下拉式選單中選擇從 1…
Test Research, Inc.
TR7007 User Guide – Software 69

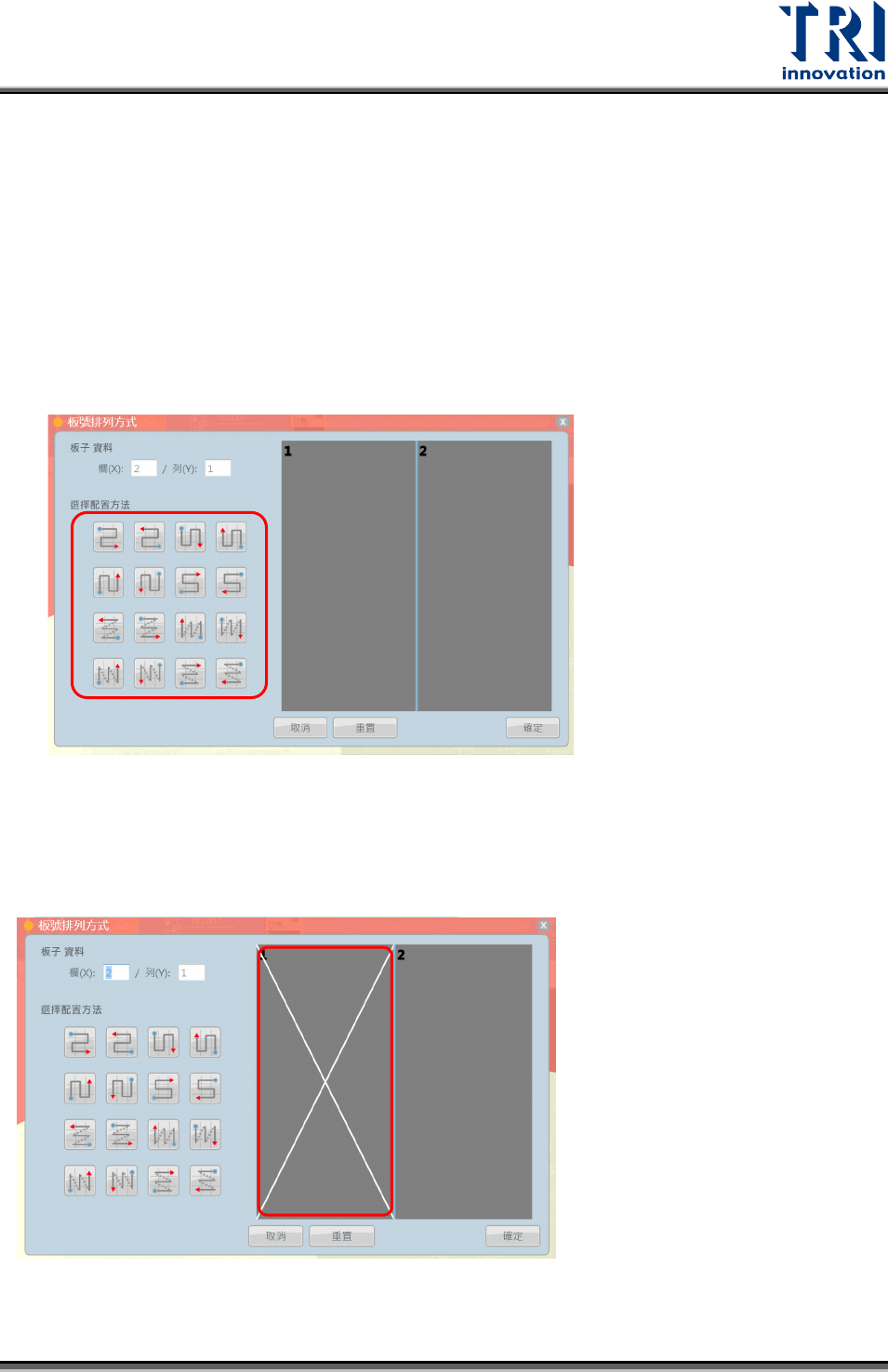

4.2.1.2
板子
設定板號方式：可從視窗左方的流向模組中挑選欲設定的板號設置
從模組中挑選符合需求的板號設置，共有 16 種設置可供挑選。
忽略板：
設定忽略板方式：
在模組中選完板號配置後，直接點選欲忽略的板子，如下圖左所示
若要重置設定，可點選下方[
重置
]按鈕，板號設置好後，便可點選[
確定
]確認設定。
Test Research, Inc.
70 TR7007 User Guide – Software

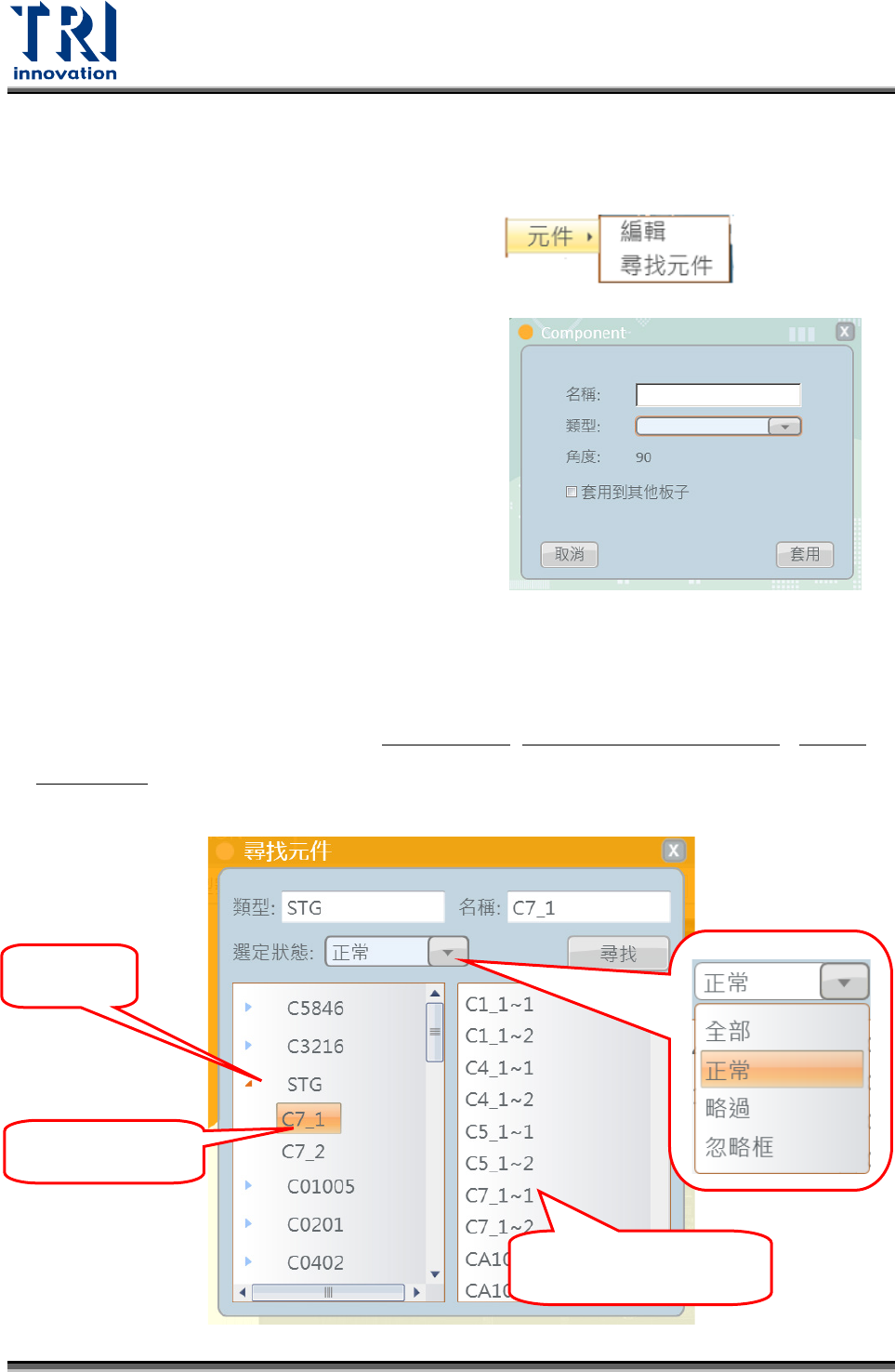

4.2.1.3
元件
設定元件的名稱與類型與尋找元件。
<
編輯
>
編輯
元件名稱
與
類型
，若要同時更改的設定套
用至其他板子，可勾選[
套用到其他板子
]。
<
尋找元件
>
可依元件類型尋找元件，可先從上方直接輸入域搜尋的元件類型或名稱，另外也可自
選定狀態
的下拉式選單中選擇從 1.全部(檢測框)2.正常(不包含忽略檢測框) 3.只包含
忽略檢測框中搜尋元件。左邊為元件列表，右邊為你在左方選擇的元件其腳位。
元件名稱
元件類型
元件名稱_板號_腳位
元件類型
元件名稱_板號
Test Research, Inc.
TR7007 User Guide – Software 71

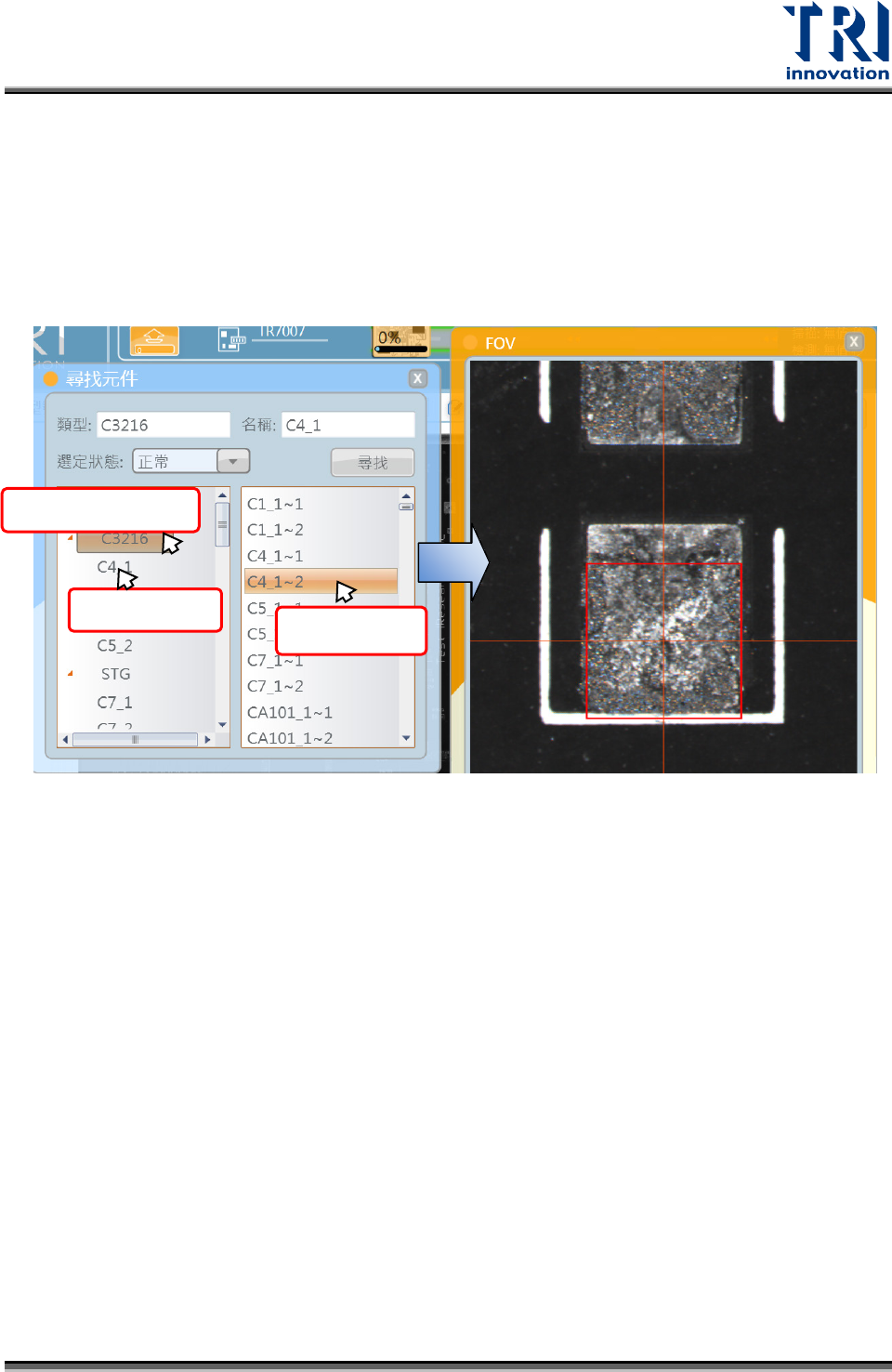

操作步驟：
若有想尋找的錫點，便可依下圖順序從元件類型、元件、到腳位尋找錫點。
2.雙擊元件
3.雙擊腳位
1.雙擊元件類別
