Test Research, Inc. TR 7007 User Guide – Softwa re 71 操作步驟： 若有想尋找的錫點，便可依下圖順序從元件類型、元件、到腳位尋找錫點。 2. 雙擊元件 3. 雙擊腳位 1. 雙擊元件類別
Test Research, Inc.
70 TR7007 User Guide – Software
4.2.1.3
元件
設定元件的名稱與類型與尋找元件。
<
編輯
>
編輯
元件名稱
與
類型
，若要同時更改的設定套
用至其他板子，可勾選[
套用到其他板子
]。
<
尋找元件
>
可依元件類型尋找元件，可先從上方直接輸入域搜尋的元件類型或名稱，另外也可自
選定狀態
的下拉式選單中選擇從 1.全部(檢測框)2.正常(不包含忽略檢測框) 3.只包含
忽略檢測框中搜尋元件。左邊為元件列表，右邊為你在左方選擇的元件其腳位。
元件名稱
元件類型
元件名稱_板號_腳位
元件類型
元件名稱_板號
Test Research, Inc.
TR7007 User Guide – Software 71
操作步驟：
若有想尋找的錫點，便可依下圖順序從元件類型、元件、到腳位尋找錫點。
2.雙擊元件
3.雙擊腳位
1.雙擊元件類別
Test Research, Inc.
72 TR7007 User Guide – Software
4.2.1.4
規格

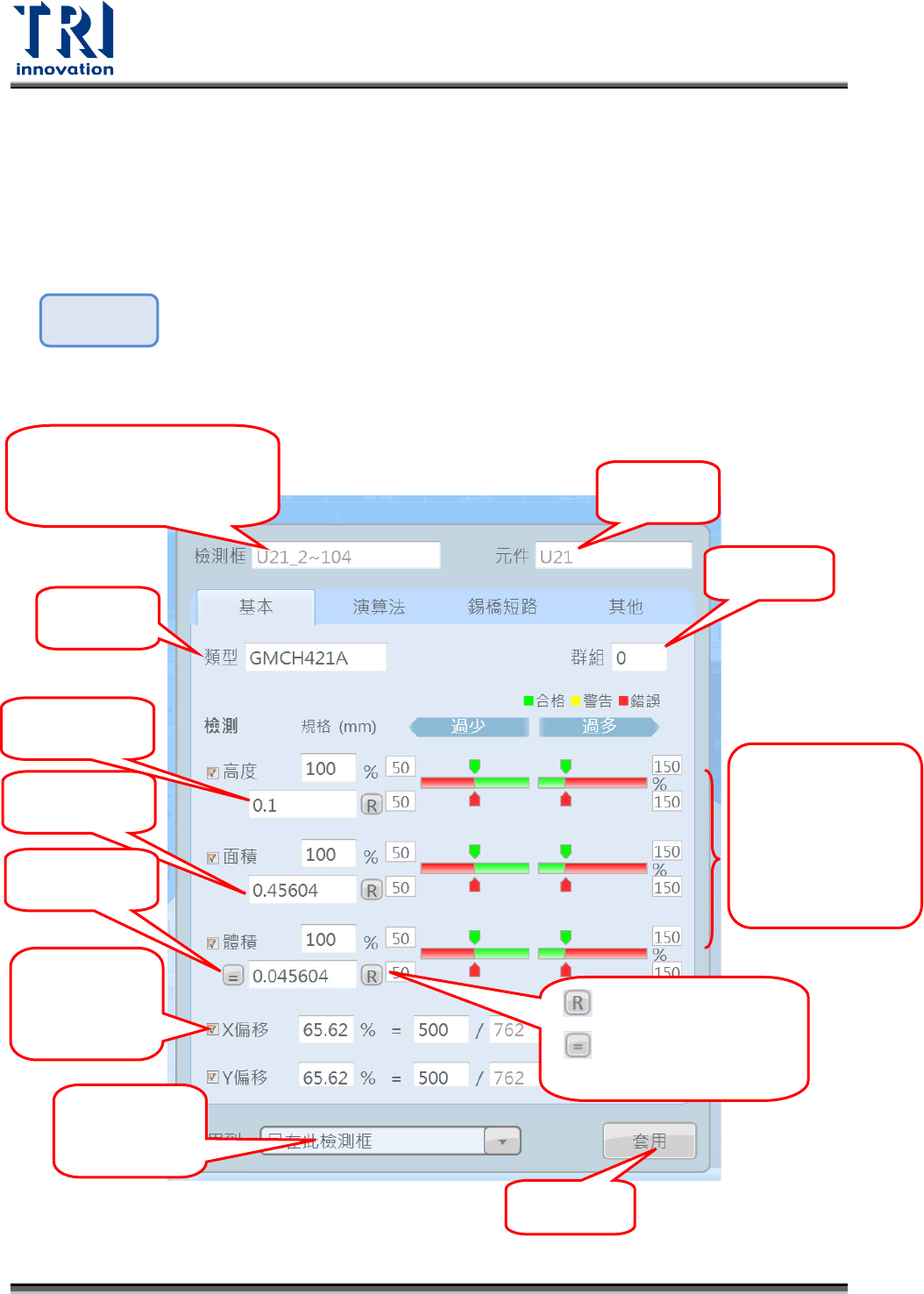

錫膏的規格設定，區分為 基本、演算法、錫橋短路和其他設定，以下會有詳細介
紹：
此區主要進行
高度
、
面積
、
體積
、
偏移量
的標準值與上下限設定。
基本
元件名稱
面積標準值
體積標準值
偏移標準值
與可通過範
元件群組
設定可通過範圍
(藉由滑桿調整)
紅：不良範圍
黃：警告範圍
綠：通過範圍
確認套用
選擇要套用
的範圍
將量測值套入標準值
若更改面積或高度，
按此鍵可重新計算體積
錫膏資訊
(元件名稱 板號 腳位)
元件類型
高度標準值
