Test Research, Inc.
TR7007 User Guide – Software 85
4.2.2
直方圖
長條圖為統計檢測框搜尋範圍內每一個像素的高度值，其中 X 軸為以灰階值單位表示
的高度，Y 軸為該高度的像素總數。此長條圖是用來幫助觀察錫膏分布情形的一個工
具。

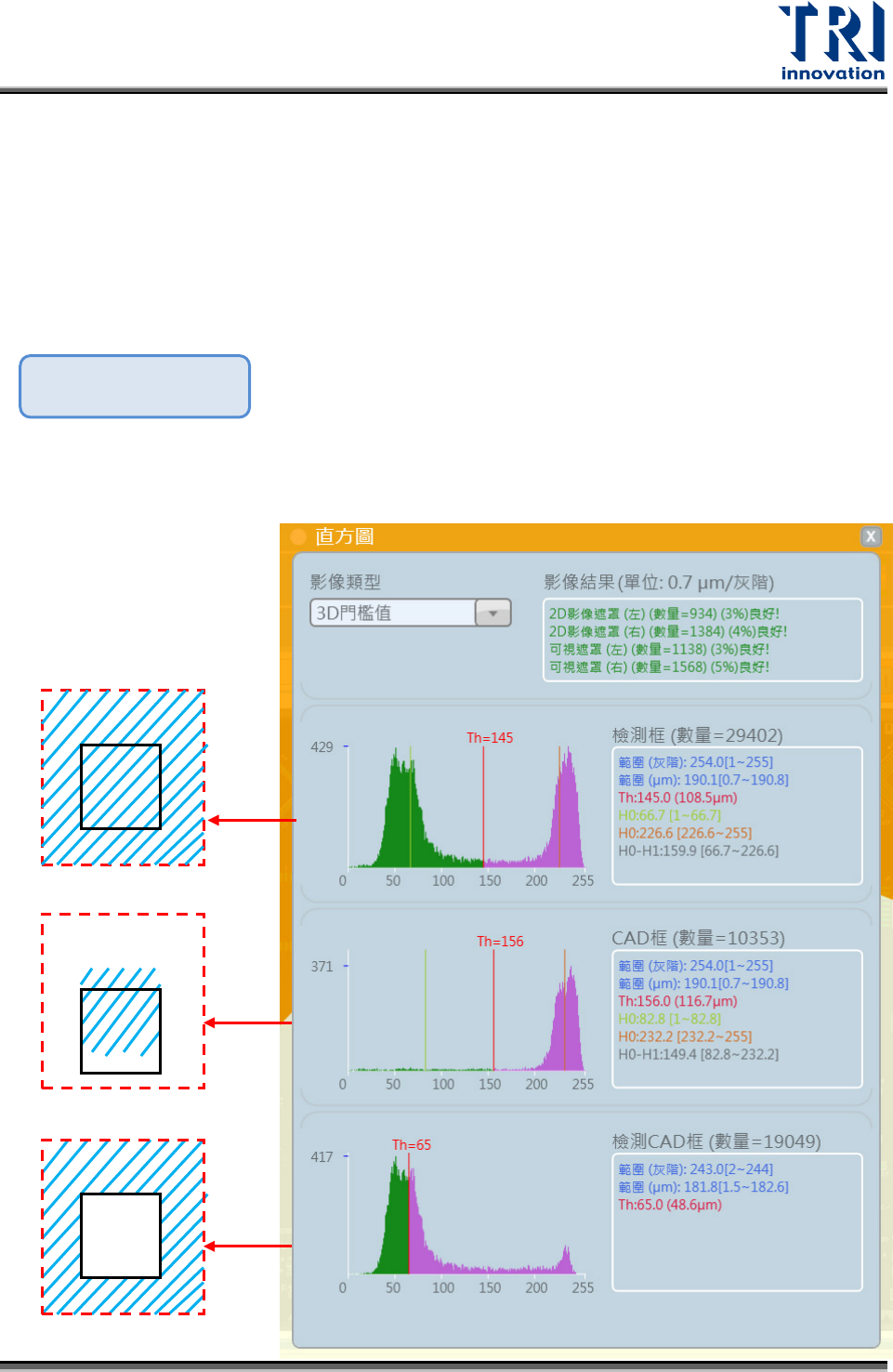

從 3D 影像來進行高度的統計，視窗中的三個長條圖由上而下分別為 1.搜尋範圍內 2.
檢測框內 3.檢測框外搜尋範圍內的每個像素的高度統計。
3D 門檻值
Search Range
Search Range
CAD
Search Range
CAD
(藍色區域代表統計範圍)
CAD
Test Research, Inc.
86 TR7007 User Guide – Software

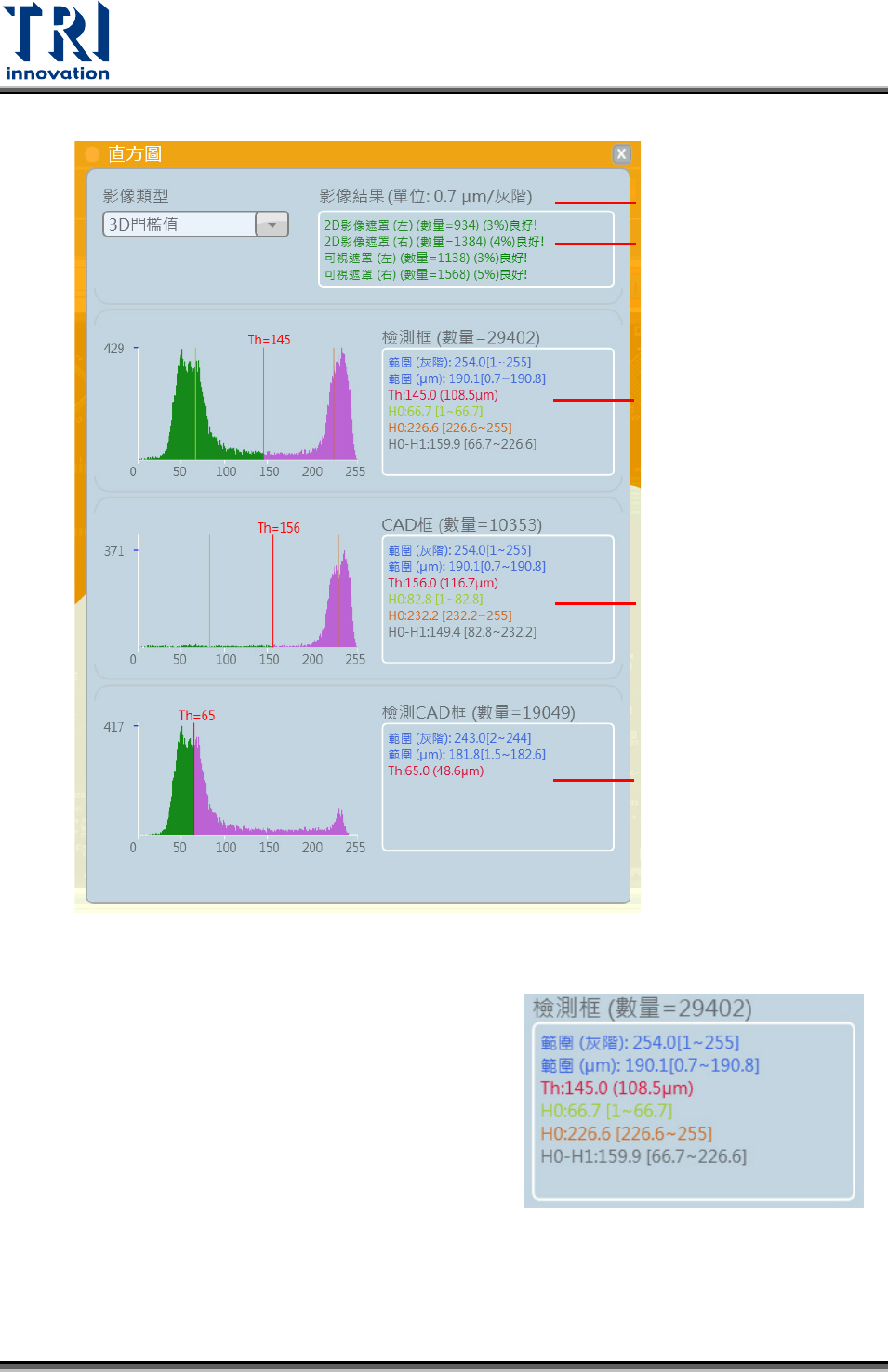

檢測框(數量)：代表搜尋範圍內的pixel數
範圍(灰階)：灰階值分佈範圍
範圍(μm)：高度分佈範圍
Th：系統判定錫點與Base的門檻值。
H0：系統判定Base的平均高度。
H1：系統判定錫膏的平均高度。
Ho-H1：錫膏相對底板的高度。
X 軸中高度與灰階值的比例
影像過濾的情形
錫膏高度計算結果
檢測框內錫膏分佈，可
用來觀察錫膏平整度
可觀察底板高度分布情形
Test Research, Inc.
TR7007 User Guide – Software 87
越好的錫型會讓長條圖圖形越接近兩個尖銳的山峰，若有較小的錫點且錫型不好的
話則有可能產生只有一個山峰的長條圖，屆時可搭配 Min. Height 的功能來做調整。

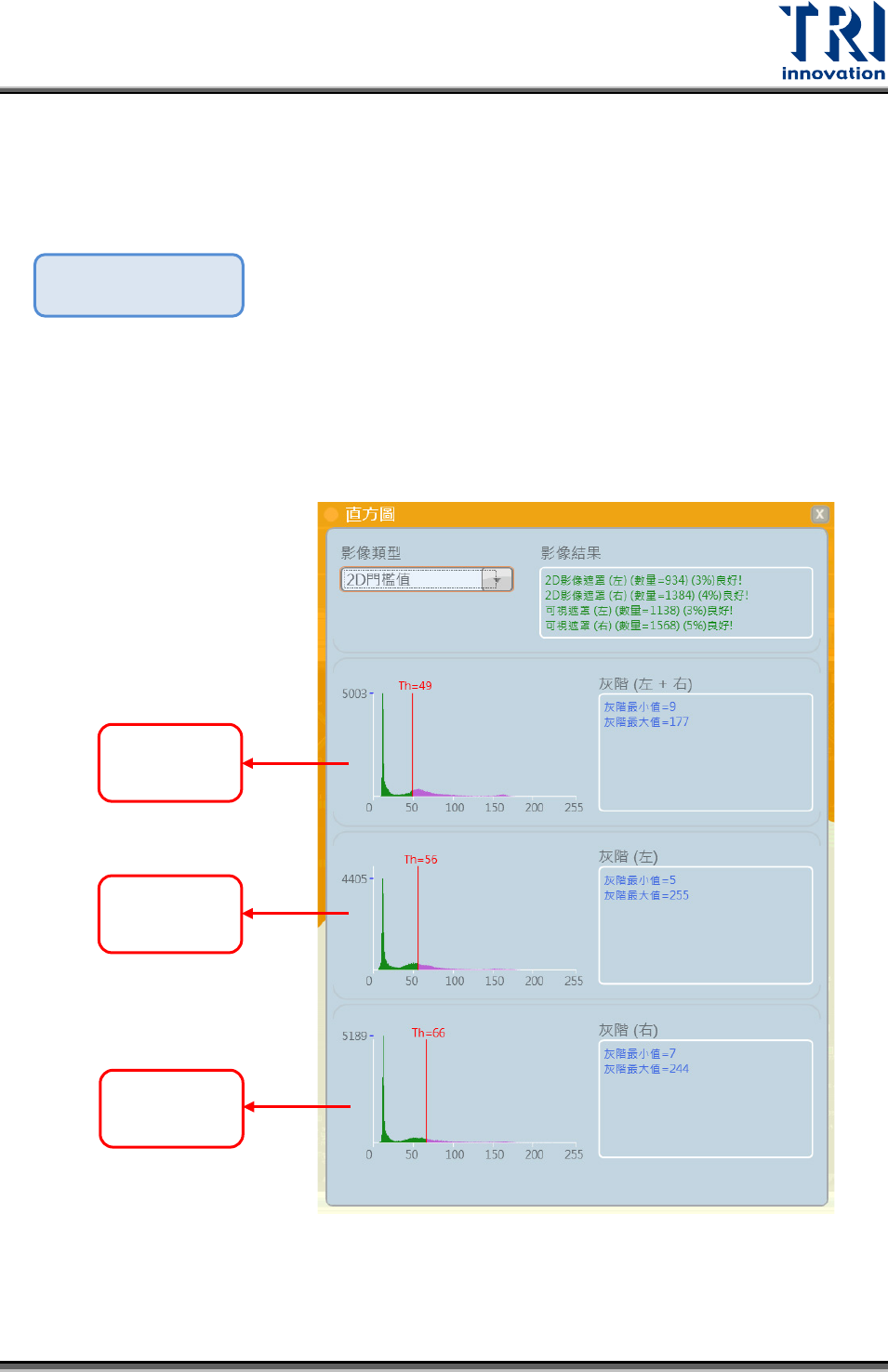

從 2D 影像藉由灰階值區分錫膏與底板，視窗中的 3 個長條圖由上而下依序是 1.左燈
與右燈所照的影像 2.僅左燈 3.僅右燈所獲得的灰階值長條圖，X 軸為灰階值，Y 軸為
該灰階值的像素數。
2D 門檻值
左燈+右燈
左燈
右燈
