Test Research, Inc.
88 TR7007 User Guide – Software
4.2.3
尋找定位點

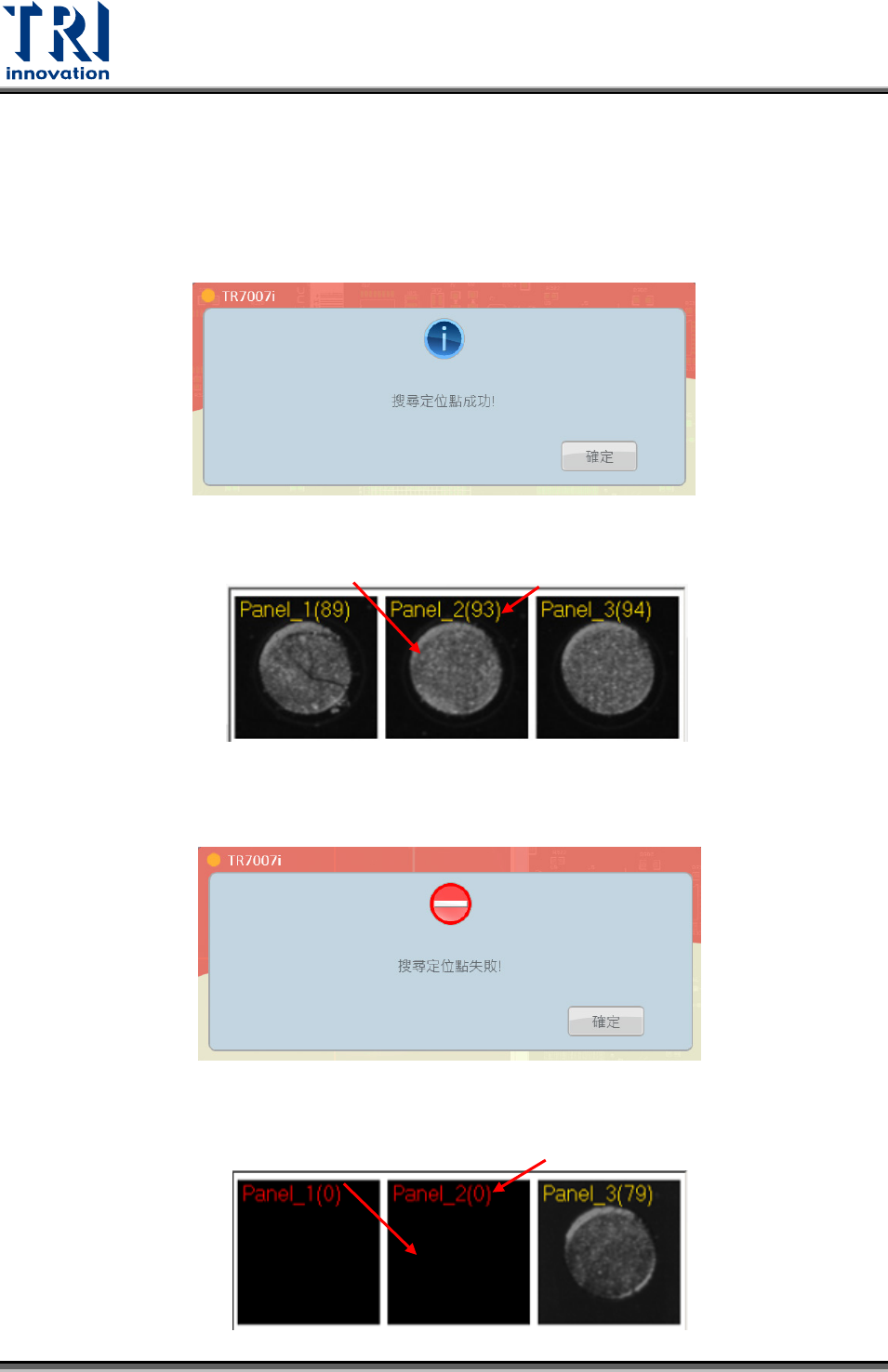

點選[
尋找定位點
]後，程式會開始搜尋定位點，如果搜尋成功則會跳出確認視窗如
下。
如果定位點搜尋失敗則會跳出訊息如下所示。
定位點影像 影像比對分數
定位點影像
影像比對分數
Test Research, Inc.
TR7007 User Guide – Software 89
當定位點搜尋失敗，你可以依照以下步驟調整定位點影像。
Step.1 雙擊不良定位點影像，跳出 FOV 後檢視對位點是否在搜尋範圍內，或定位點
影像是否不夠清楚。如果定位點不在搜尋範圍內，可調整搜尋範圍或直接在定
位點上點右鍵選校正定位點 1。
雙擊
方式 2：在該定位點
點右鍵選校正定位點
方式 1：拖曳搜尋範
圍到定位點在的位置
