TS 系列人机界面用户手册[通讯篇] 23 倍福 PLC 连接说明
304

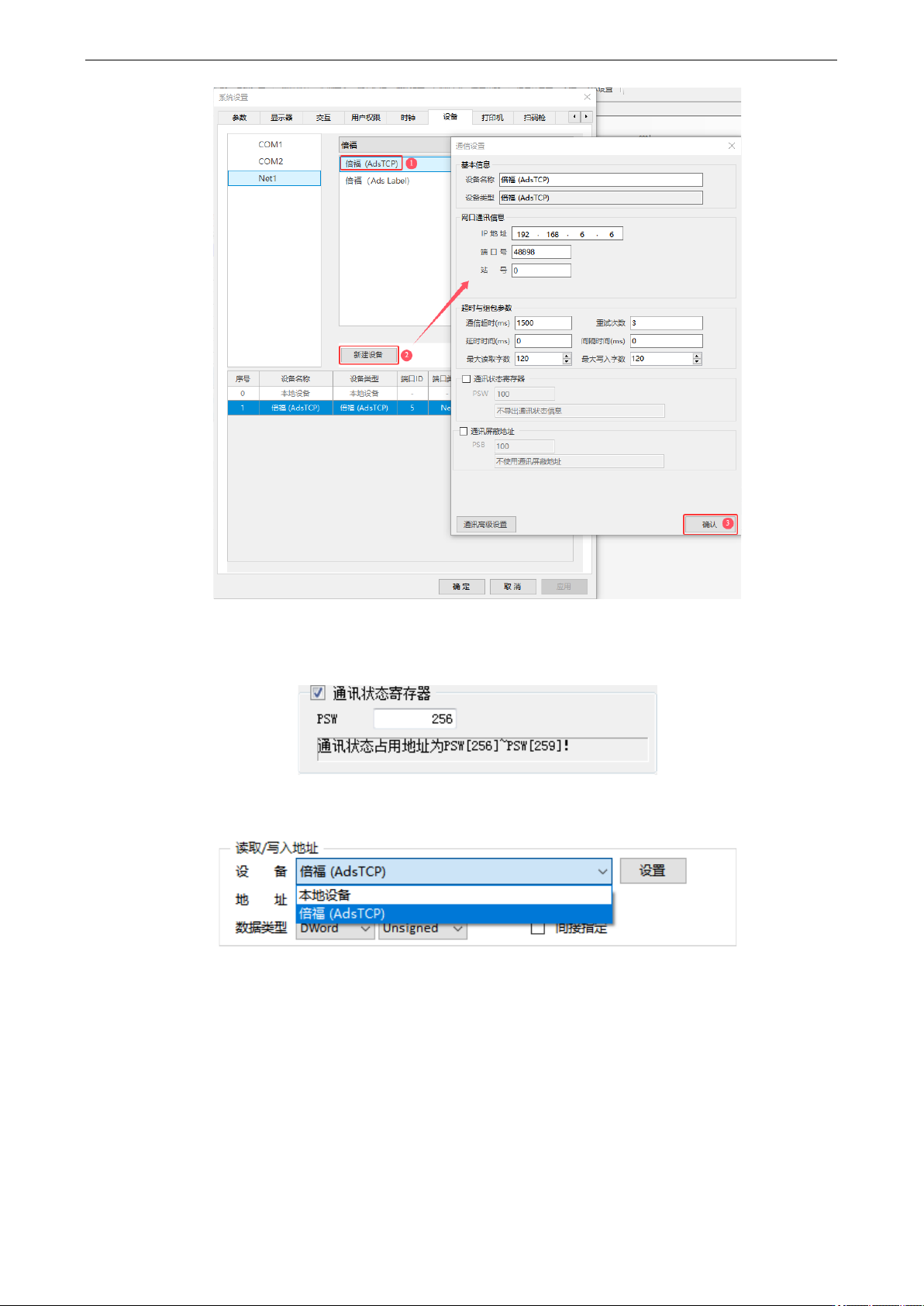

（4）通讯参数的设置，默认即可输出通讯状态：勾选“输出通讯状态”，PSW 设为 256，则
PSW256~PSW259 分别为通讯成功次数、通讯错误次数、通讯超时次数、通讯失败站号，
这个输出通讯状态地址客户可以自行设置。
（5）设置完成后，单击“下一步”，结束设置，进入画面编辑界面；在画面放置一个数据输入
部件，在设备下拉条中，选择相应的设备“倍福（Ads TCP）”：

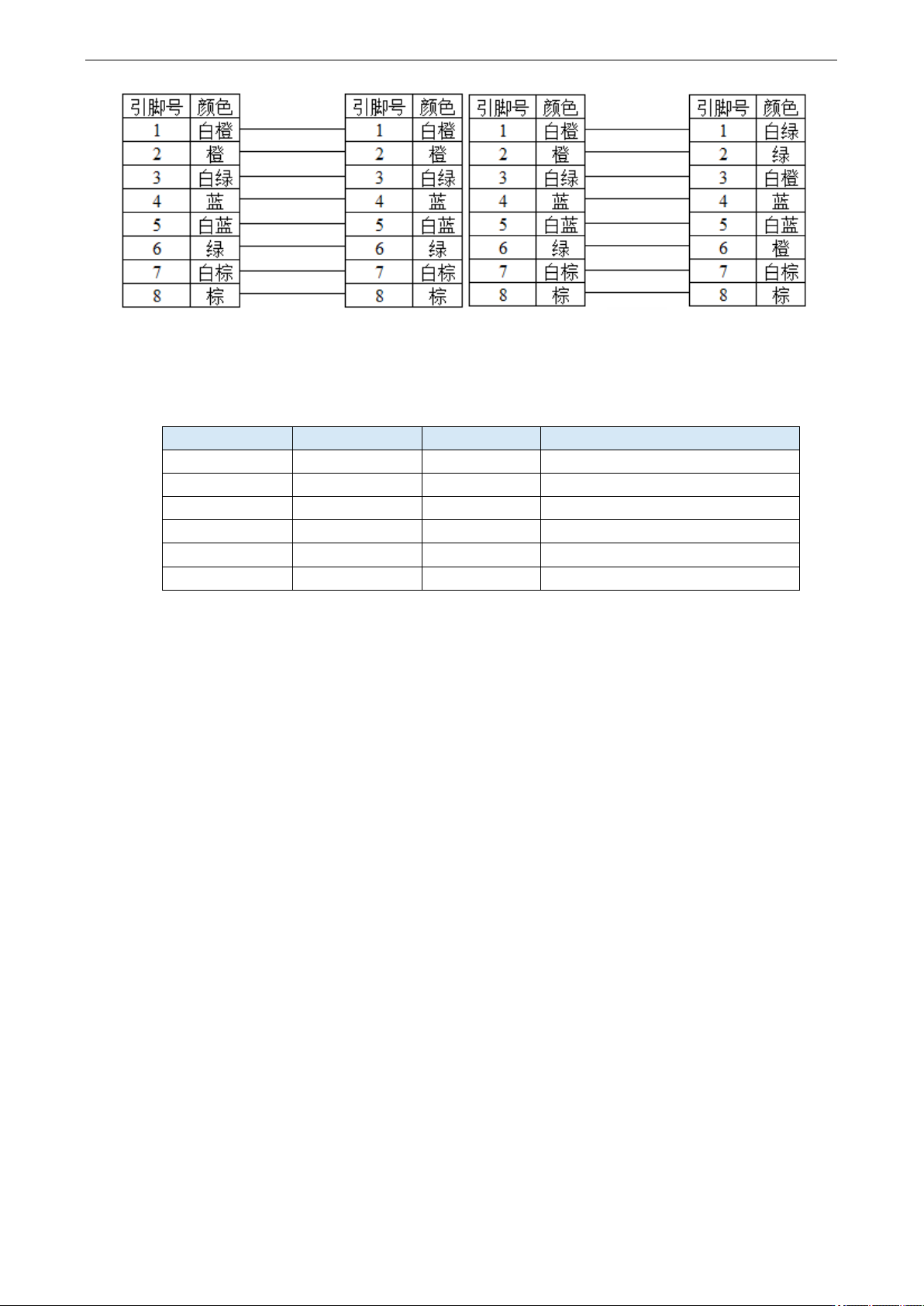

23.1.3 电缆制作
RJ45 直连线（Straight Through Cable）（接 HUB）或 RJ45 交叉线（Crossover Cable）：
TS 系列人机界面用户手册[通讯篇] 23 倍福 PLC 连接说明
305
（图 1） （图 2）
23.1.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
I
0~16381
Bit
输入（位操作）
Q
0~16381
Bit
输出（位操作）
M
0~33788
Bit
内部辅助继电器（位操作）
I
0~16381
Word/DWord
保持寄存器
Q
0~16381
Word/DWord
输入寄存器
M
0~33788
Word/DWord
输入寄存器
TS 系列人机界面用户手册[通讯篇] 23 倍福 PLC 连接说明
306
23.2 倍福（Ads Label）
23.2.1 设备类型
系列名
通讯类型
电缆制作
在 TouchWin Pro 中 PLC 型号选项
倍福 Twin
CAT2/3 系列
RJ45
图 1/2
倍福（Ads Label）

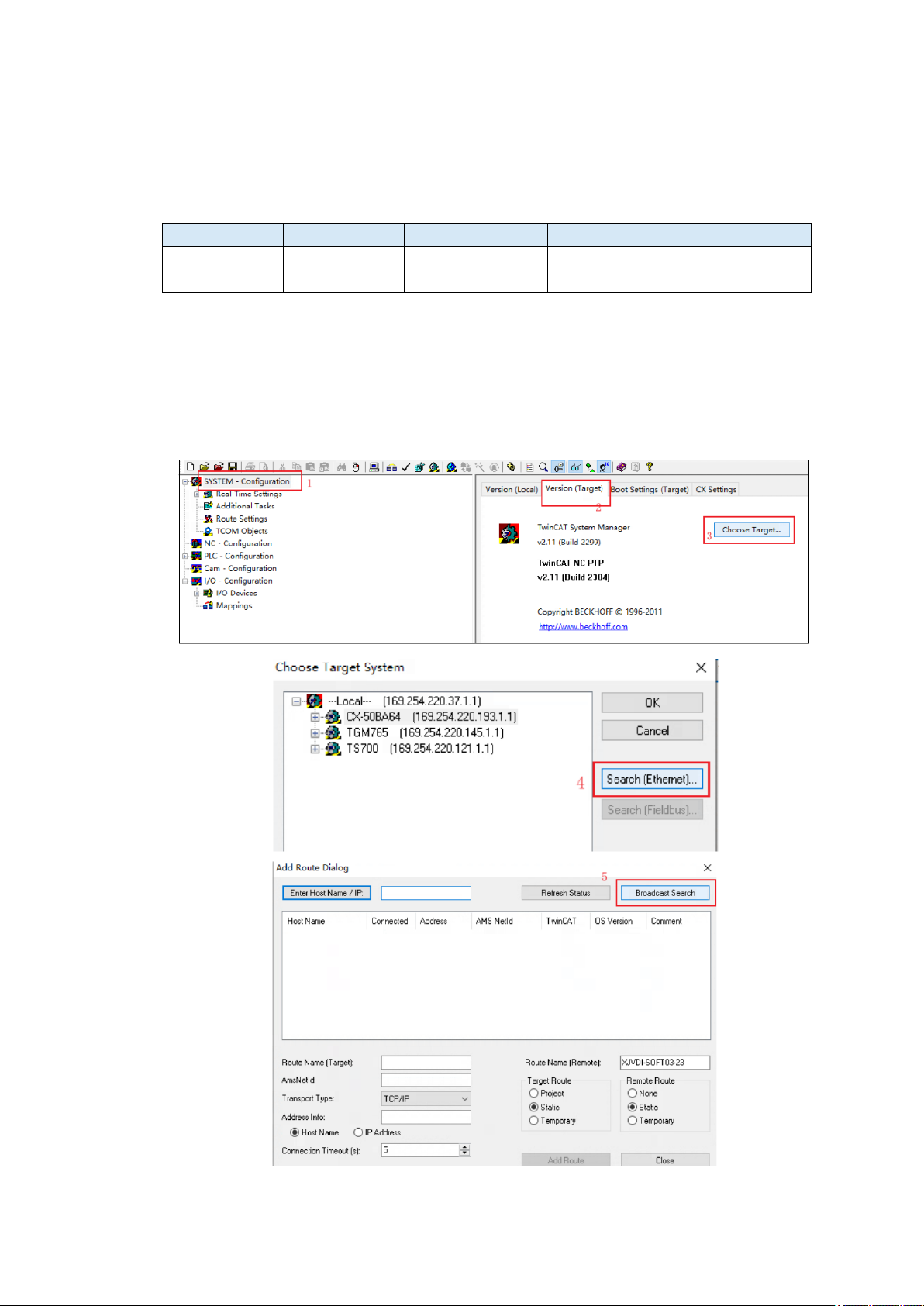

23.2.2 参数设置
1、PLC 上位机软件设置
（1）同一网段下扫描 PLC，添加 PLC 路由
