TS 系列人 机界面用户手册 [ 通 讯篇 ] 5 三菱 PLC 连接说明 88 （ 2 ）三菱 QJ71C24 （ N ） 串口模块连接 QJ71C24 （ N ） 串口模块作用 连接 CPU 单元 （不支持串 口通讯） 与其他设备进行通 讯， 例如： Q02CPU 单元，串口设置 如下（ PL C 软件版本是 V8.86 ）： ① 双击“ PL C 参数”，打 开如下对话框：
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
87

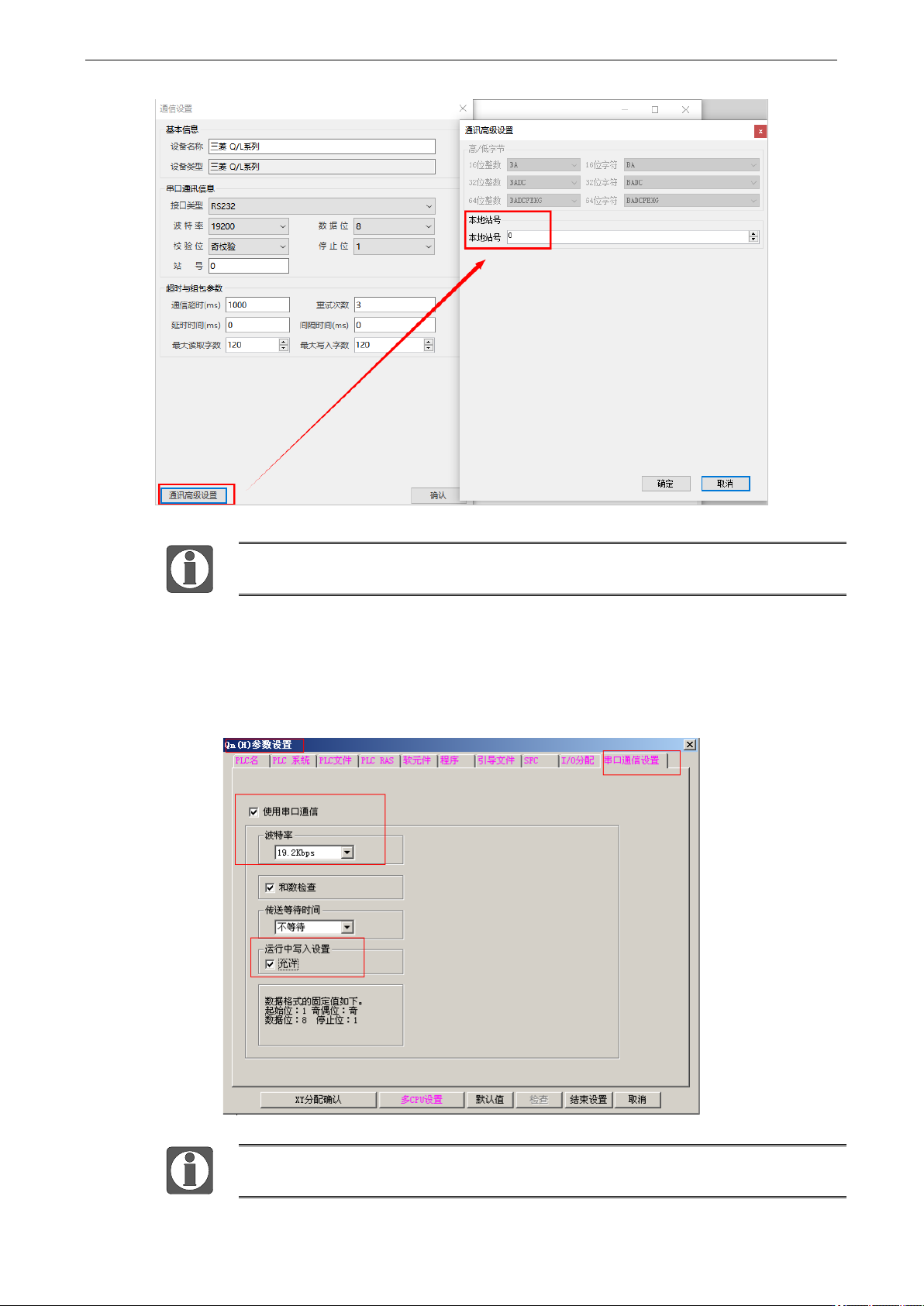

点击“通讯高级设置”，将本地站号设为“0”，请勿修改。
2、PLC 设置
（1）Q01/Q00/Q00U/Q00UJ PLC 参数设置
运行中写入设置请务必设置“允许”。
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
88
（2）三菱 QJ71C24（N）串口模块连接
QJ71C24（N）串口模块作用连接 CPU 单元（不支持串口通讯）与其他设备进行通讯，例如：Q02CPU
单元，串口设置如下（PLC 软件版本是 V8.86）：

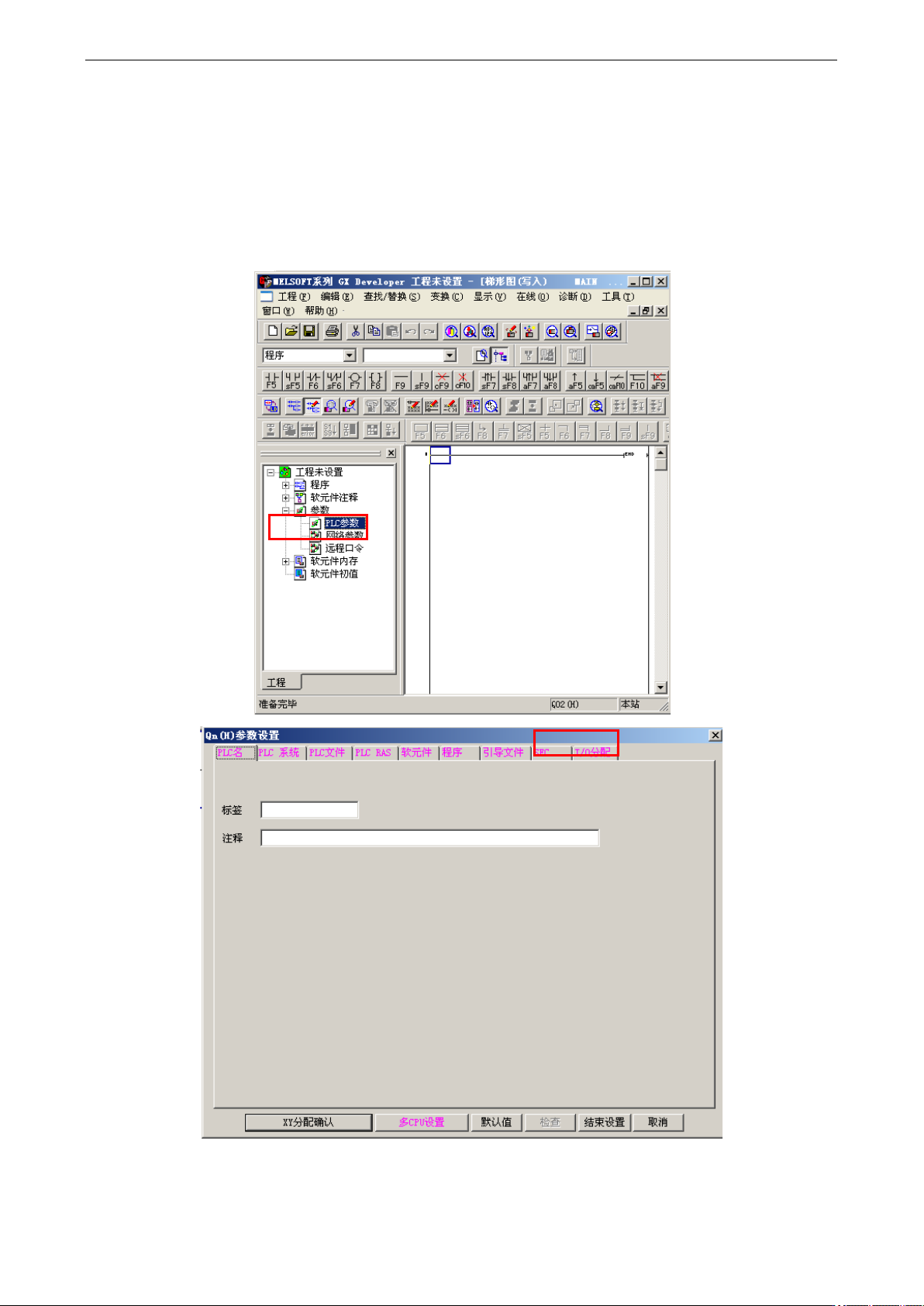

① 双击“PLC 参数”，打开如下对话框：
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
89

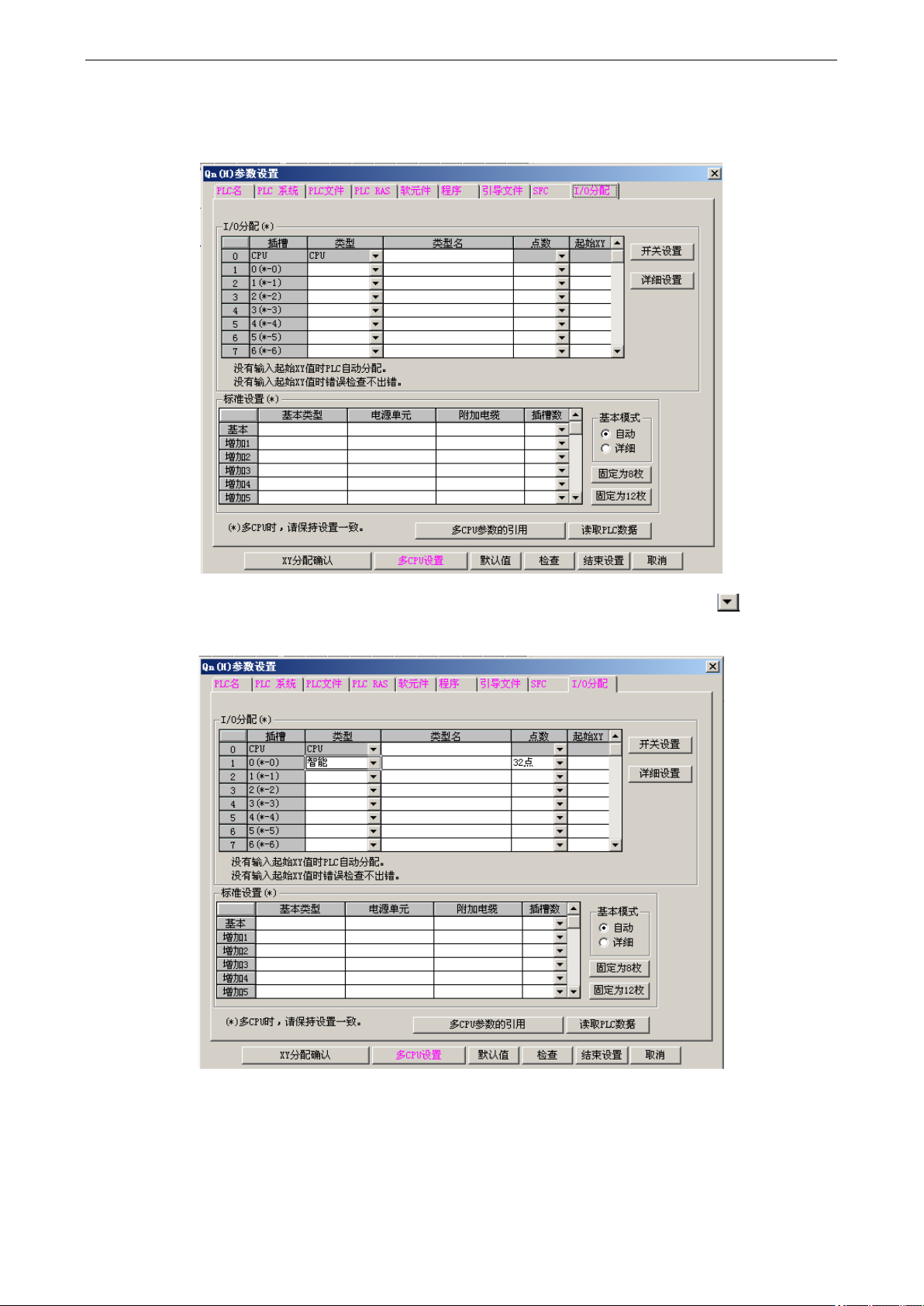

② 选择“I/O 分配”，如下：
③ 在“I/O 分配”选项中设置序号为１参数，单击序号１“类型”右边的按钮“ ”，弹出如下
对话框，将“类型”设置为“智能”，其他保持默认。
