TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
90

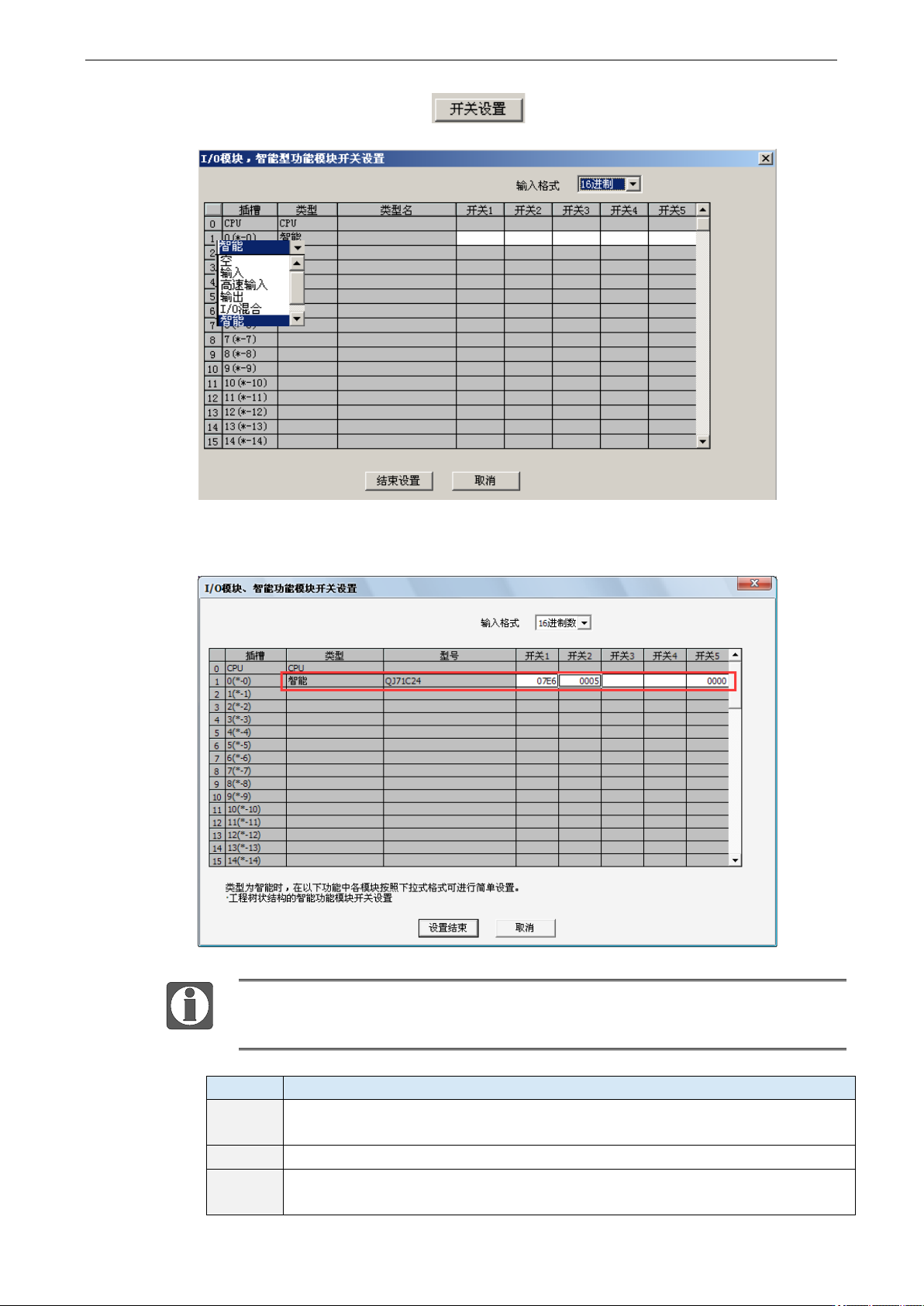

④ 点击“I/O 分配”面板右上角按钮“ ”，打开如下对话框：
⑤ 设置类型为“智能”这一行参数：在“开关 1”输入“07E6”，“开关 2”输入“0005”，“开
关 5”输入“0000”，就可以了：
开关 1~开关 5 的设置值组合为 16 位的二进制数据，可设置各接口的传送规格、通
信协议等：
开关
说明
开关 1
CH1 的通讯速度和传送设置，07E6 代表通讯参数为波特率 19200，数据位 8 位，
停止位 1 位，奇校验，运行中允许写入和设置，有和数校验。
开关 2
CH1 的通讯协议设置，0005 代表 MC 协议格式 5。
开关 3
CH2 的通讯速度和传送设置，使用 QJ71C24（N）模块的 RS232 时，需设置此
项。
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
91
开关
说明
开关 4
CH2 的通讯协议设置，使用 QJ71C24（N）模块的 RS232 时，需设置此项。
开关 5
CH1 和 CH2 共用，用于 MC 协议通信的站号设置，0000 代表站号 0。
具体请参考三菱 Q 系列串行通讯模块相关说明。
⑥ 点击“结束设置”按钮，将设置好的参数下载到 PLC 中，然后让 PLC 断电，再启动，参数设
置完毕。

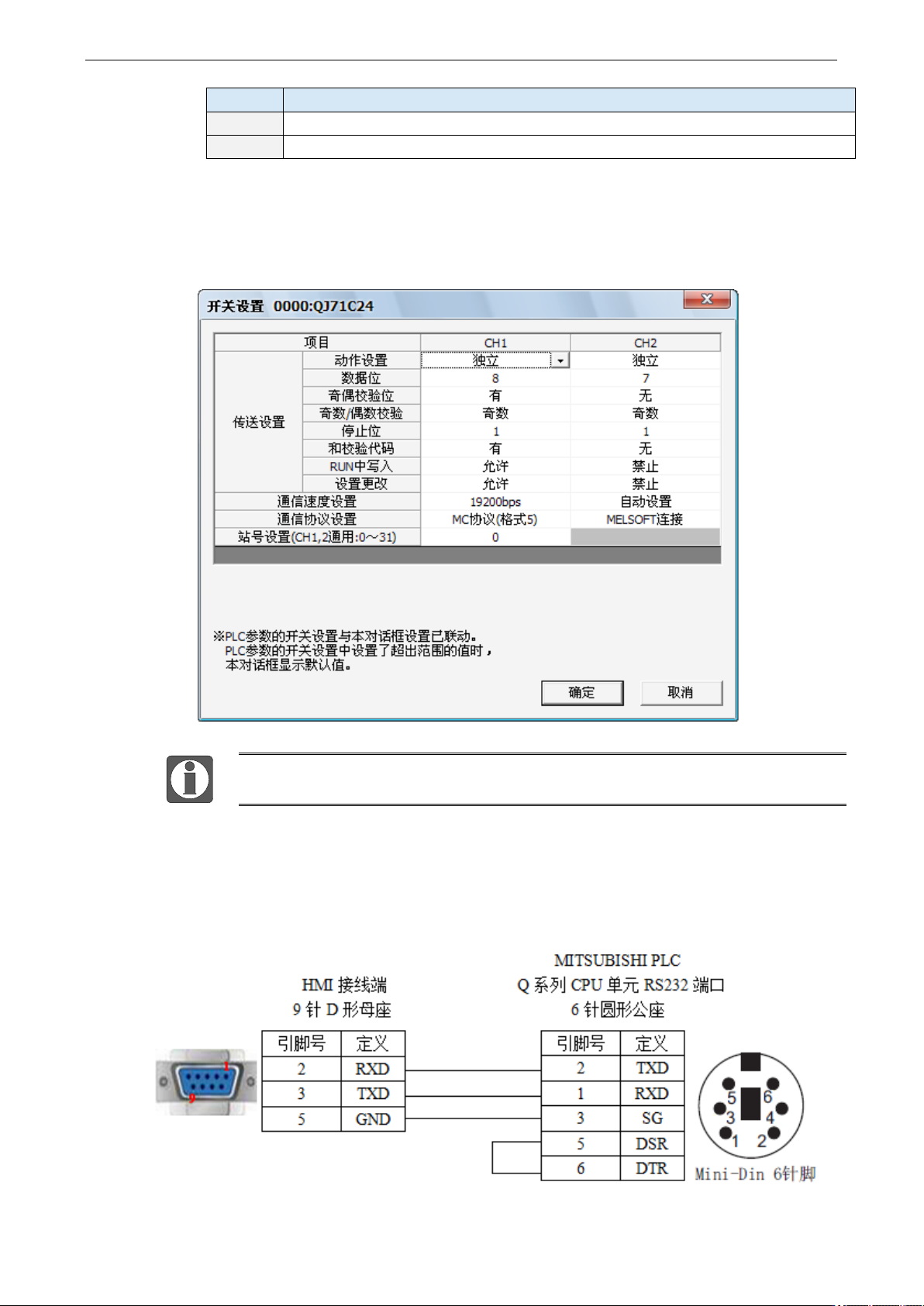

PLC 软件设置如下，通信协议设定为 MC 协议（形式 5）：
使用 QJ71C24（N）模块的 RS232 时，PLC 需要设置开关 3、开关 4 和 CH2 的参数。
5.4.3 电缆制作
1、使用 Q 系列 PLC CPU 单元上的 RS232 通讯口时，电缆制作图如下所示：
（图 1）
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
92

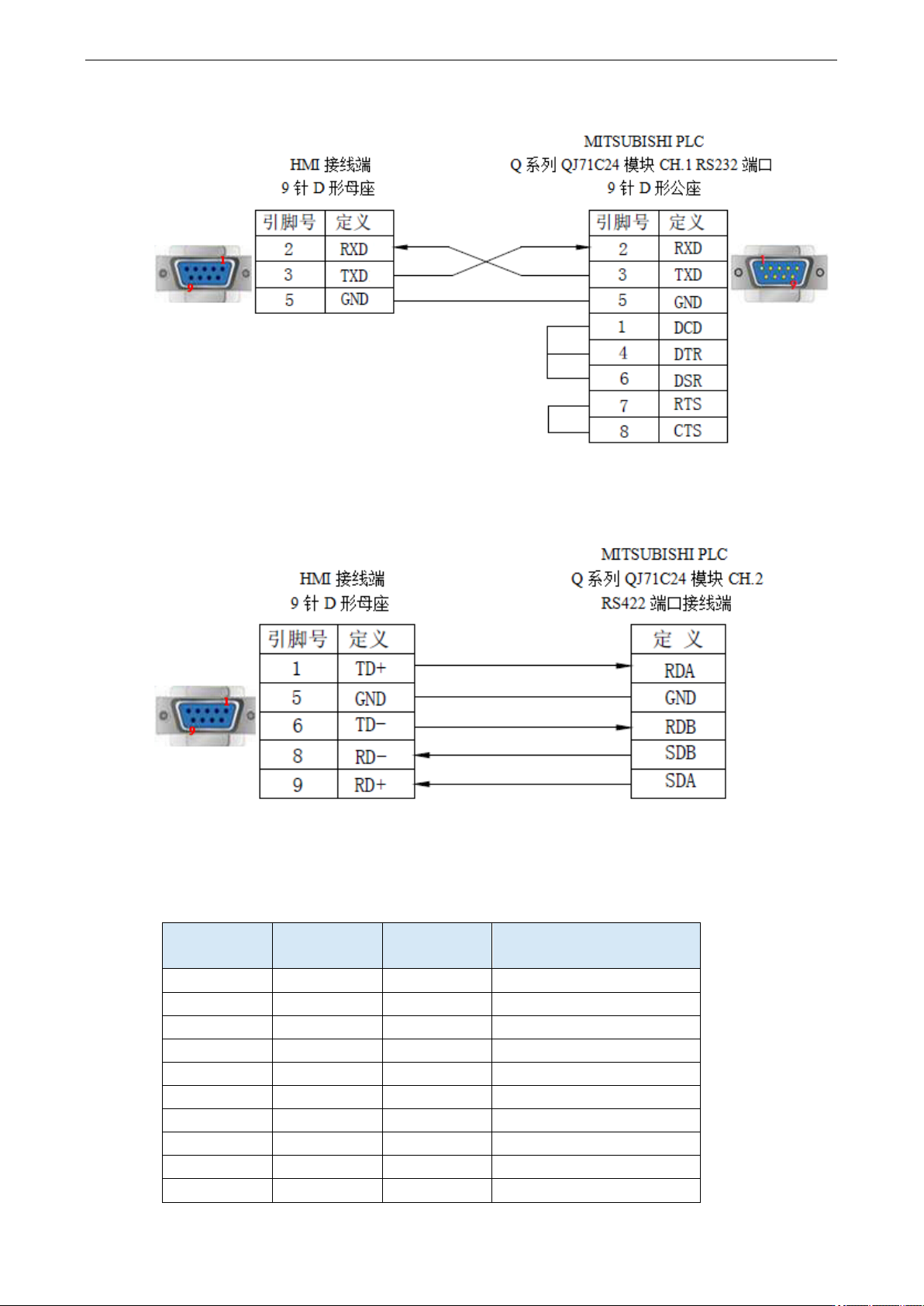

2、Q 系列 PLC 使用 QJ71C24（N）模块的 RS232 时，电缆制作图如下所示：
（图 3）
3、Q 系列 PLC 使用 QJ71C24（N）模块的 RS422 时，电缆制作图如下所示：
（图 4）
5.4.4 设备地址
PLC 地址类
型
可操作范围
对象类型
说明
X
0~8191
Bit
输入
Y
0~8191
Bit
输出
M
0~8191
Bit
内部辅助继电器
B
0~8191
Bit
链接继电器
SB
0~2047
Bit
内部特殊链接继电器
DX
0~8191
Bit
直接输入
DY
0~8191
Bit
直接输出
S
0~8191
Bit
步进继电器
SM
0~2047
Bit
内部特殊步进继电器
L
0~8191
Bit
锁存继电器
