TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
92
2、Q 系列 PLC 使用 QJ71C24（N）模块的 RS232 时，电缆制作图如下所示：
（图 3）
3、Q 系列 PLC 使用 QJ71C24（N）模块的 RS422 时，电缆制作图如下所示：
（图 4）
5.4.4 设备地址
PLC 地址类
型
可操作范围
对象类型
说明
X
0~8191
Bit
输入
Y
0~8191
Bit
输出
M
0~8191
Bit
内部辅助继电器
B
0~8191
Bit
链接继电器
SB
0~2047
Bit
内部特殊链接继电器
DX
0~8191
Bit
直接输入
DY
0~8191
Bit
直接输出
S
0~8191
Bit
步进继电器
SM
0~2047
Bit
内部特殊步进继电器
L
0~8191
Bit
锁存继电器
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
93
PLC 地址类
型
可操作范围
对象类型
说明
F
0~2047
Bit
报警器
V
0~2047
Bit
变址继电器
TS
0~2047
Bit
计时器触点
TC
0~2047
Bit
计时器线圈
SS
0~2047
Bit
累计计时器触点
SC
0~2047
Bit
累计计时器线圈
CS
0~1023
Bit
计数器触点
CC
0~1023
Bit
计数器线圈
D
0~12287
Word/DWord
数据寄存器
W
0~8191
Word/DWord
链接寄存器
SW
0~2047
Word/DWord
内部特殊链接寄存器
ZR
0~1042431
Word/DWord
文件寄存器
SD
0~2047
Word/DWord
内部特殊寄存器
TN
0~2047
Word/DWord
计时器
SN
0~2047
Word/DWord
累计计时器
CN
0~1023
Word/DWord
计数器
Z
0~15
Word/DWord
变址寄存器
R
0~32767
Word/DWord
文件寄存器
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
94

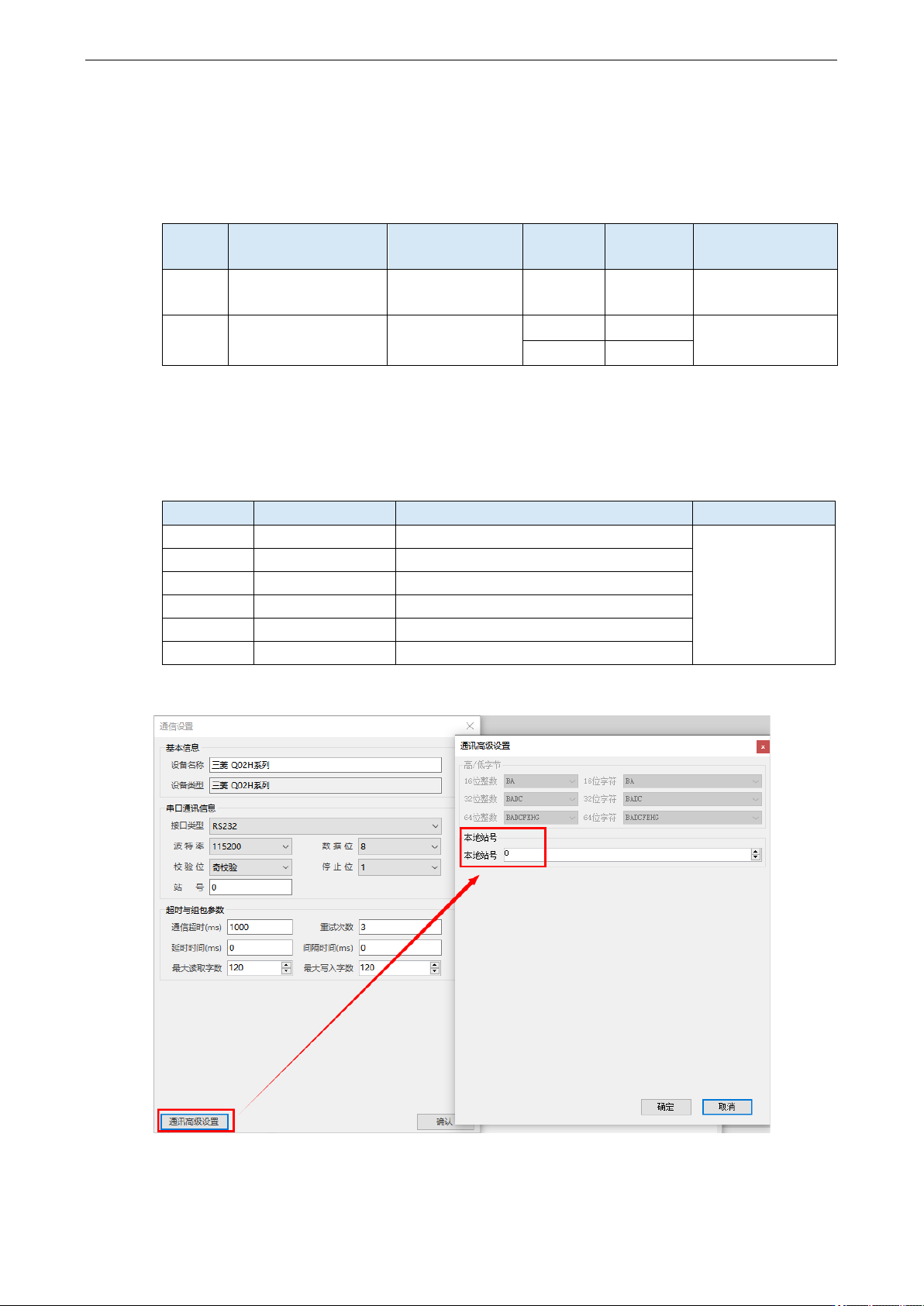

5.5 三菱 Q02H 系列
5.5.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中 PLC 型号选项
Q 系列
Q02
Q02H
CPU 直接连接
RS232
图 1
三菱 Q02H 系列
L 系列
L02
L06CPU-CM
LJ71C24-CM
RS232
图 2
三菱 Q02H 系列
RS422
图 3
5.5.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
三菱 Q02H 系列
无
数据位
8
停止位
1
校验
奇校验
波特率
115200
9600/19200/38400/57600/115200
站号
0
0~255
三菱 Q02 系列 PLC 默认通讯参数：115200，8，1，奇，站号：0
