TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
99
5.5.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
X
0~8191
Bit
输入
Y
0~8191
Bit
输出
M
0~8191
Bit
内部辅助继电器
B
0~8191
Bit
链接继电器
SB
0~2047
Bit
内部特殊链接继电器
DX
0~8191
Bit
直接输入
DY
0~8191
Bit
直接输出
S
0~8191
Bit
步进继电器
SM
0~2047
Bit
内部特殊步进继电器
L
0~8191
Bit
锁存继电器
F
0~2047
Bit
报警器
V
0~2047
Bit
变址继电器
TS
0~2047
Bit
计时器触点
TC
0~2047
Bit
计时器线圈
SS
0~2047
Bit
累计计时器触点
SC
0~2047
Bit
累计计时器线圈
CS
0~1023
Bit
计数器触点
CC
0~1023
Bit
计数器线圈
D
0~12287
Word/DWord
数据寄存器
W
0~8191
Word/DWord
链接寄存器
SW
0~2047
Word/DWord
内部特殊链接寄存器
ZR
0~1042431
Word/DWord
文件寄存器
SD
0~2047
Word/DWord
内部特殊寄存器
TN
0~2047
Word/DWord
计时器
SN
0~2047
Word/DWord
累计计时器
CN
0~1023
Word/DWord
计数器
Z
0~15
Word/DWord
变址寄存器
R
0~32767
Word/DWord
文件寄存器
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
100
5.6 三菱 Q/L 系列 以太网
5.6.1 设备类型
系列名
通讯类型
电缆制作
在 TouchWin Pro 中 PLC 型号选项
三菱 L 系列
三菱 Q 系列
RJ45
图 1 或图 2
三菱 Q/L 系列 以太网
5.6.2 参数设置
以三菱 L 系列 PLC 为例，说明三菱 Q/L 系列以太网设备通讯设置。
1、PLC 软件设置
（1）打开工程区参数-PLC 参数-内置以太网端口设置界面，设置 PLC IP 地址，通讯数据代码设
置为“二进制码通讯”，勾选“运行 RUN 中写入（FTP 与 MC 协议）”，如下图所示：
（2）选中“打开设置”，单击鼠标左键，会打开如下所示窗口，选择协议为“TCP”，打开方式
选择“MC 协议”，并设置本站端口号（设置范围 0401H~1387H，1392H~FFFEH）：
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
101

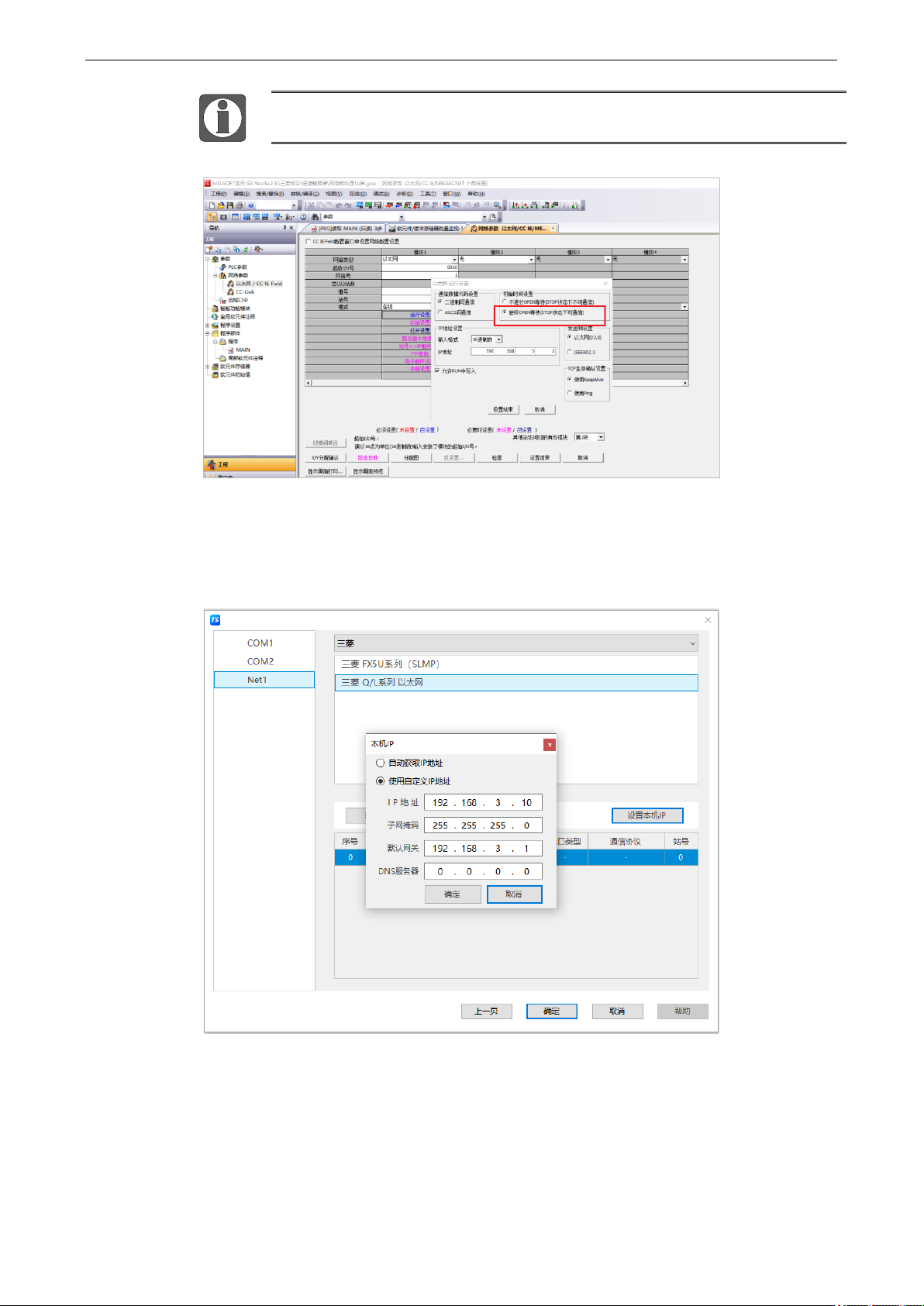

L 系列网络模块网络参数设置中初始时间设置需勾选始终 OPEN 等待。
2、人机界面软件设置
（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机
IP”中设置人机界面使用 IP 地址，只要不和网络中其他 IP 冲突即可；
（2）选中“Net1”，单击下拉按钮，在品牌列表中选择“三菱”：
