TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明

100

5.6 三菱 Q/L 系列以太网

5.6.1 设备类型

系列名

通讯类型

电缆制作

在 TouchWin Pro 中 PLC 型号选项

三菱 L 系列

三菱 Q 系列

RJ45

图 1 或图 2

三菱 Q/L 系列以太网

5.6.2 参数设置

以三菱 L 系列 PLC 为例，说明三菱 Q/L 系列以太网设备通讯设置。

1、PLC 软件设置

（1）打开工程区参数-PLC 参数-内置以太网端口设置界面，设置 PLC IP 地址，通讯数据代码设

置为“二进制码通讯”，勾选“运行 RUN 中写入（FTP 与 MC 协议）”，如下图所示：

（2）选中“打开设置”，单击鼠标左键，会打开如下所示窗口，选择协议为“TCP”，打开方式

选择“MC 协议”，并设置本站端口号（设置范围 0401H~1387H，1392H~FFFEH）：

TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明

101

L 系列网络模块网络参数设置中初始时间设置需勾选始终 OPEN 等待。

2、人机界面软件设置

（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机

IP”中设置人机界面使用 IP 地址，只要不和网络中其他 IP 冲突即可；

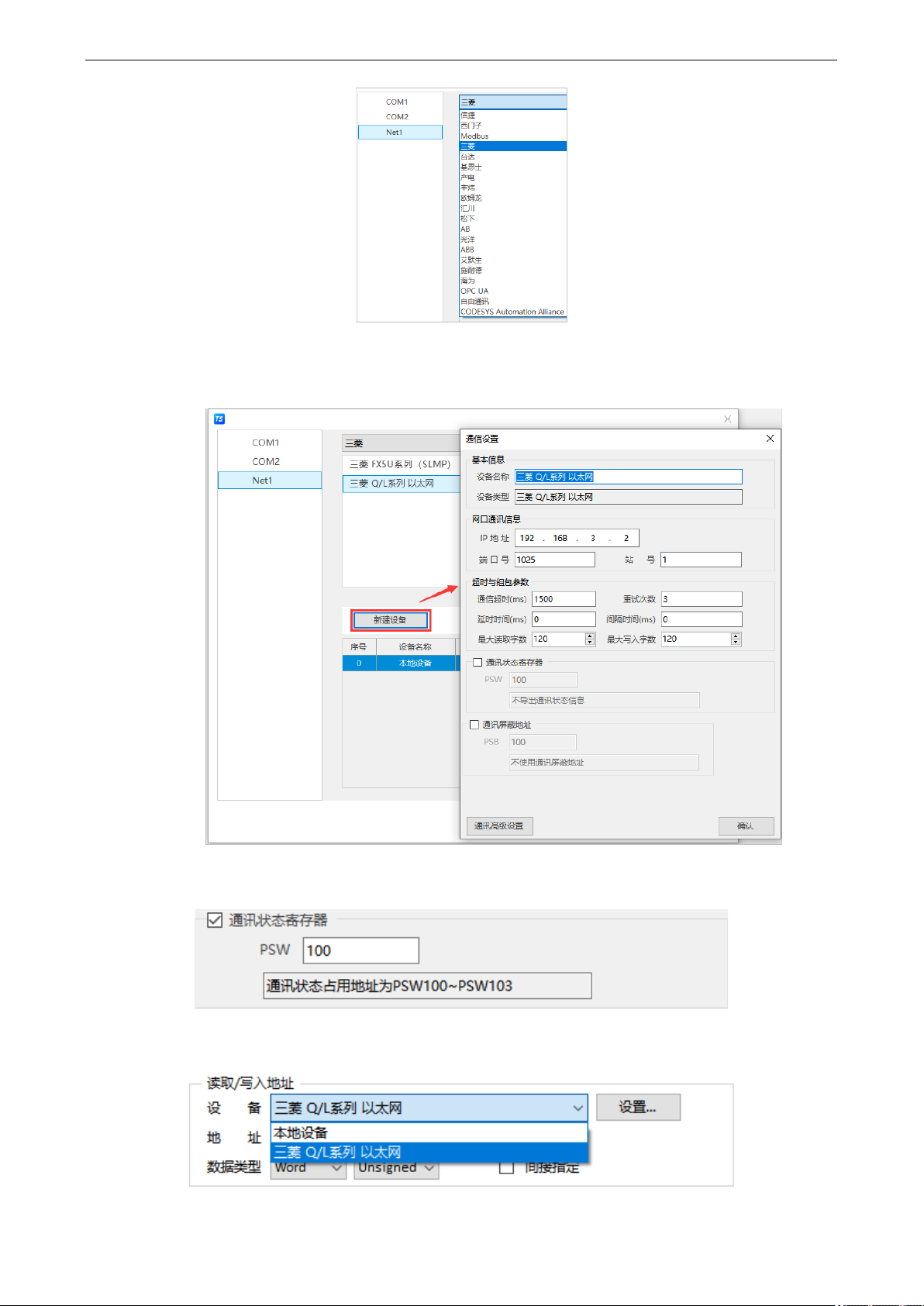

（2）选中“Net1”，单击下拉按钮，在品牌列表中选择“三菱”：

TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明

102

（3）鼠标单击型号列表中的“三菱 Q/L 系列以太网”，然后选择“新建设备”，在弹出的通信

设置窗口中设置通信参数，此 IP 地址为三菱 Q/L 系列 PLC 的 IP 地址（可通过 PLC 软件设

定），端口号为 PLC 软件中设置的“本站端口号”（十进制）；设置完成后点击“确认”。

（4）勾选“通讯状态寄存器”，PSW 设为 100，择 PSW100~PSW103 分别为通讯成功次数、通

讯错误次数、通讯超时次数、通讯失败站号，这个通讯状态地址客户可以自行设置；

（5）设置完成后，单击“确定”，结束设置，进入画面编辑界面；在画面放置一个数据输入部件，
