TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
102
（3）鼠标单击型号列表中的“三菱 Q/L 系列以太网”，然后选择“新建设备”，在弹出的通信
设置窗口中设置通信参数，此 IP 地址为三菱 Q/L 系列 PLC 的 IP 地址（可通过 PLC 软件设
定），端口号为 PLC 软件中设置的“本站端口号”（十进制）；设置完成后点击“确认”。
（4）勾选“通讯状态寄存器”，PSW 设为 100，择 PSW100~PSW103 分别为通讯成功次数、通
讯错误次数、通讯超时次数、通讯失败站号，这个通讯状态地址客户可以自行设置；
（5）设置完成后，单击“确定”，结束设置，进入画面编辑界面；在画面放置一个数据输入部件，
在设备下拉条中，选择相应的设备“三菱 Melsec（3E）”：
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
103
5.6.3 电缆制作
RJ45 直连线（Straight Through Cable）（接 HUB）或 RJ45 交叉线（Crossover Cable）：
（图 1） （图 2）
5.6.4 设备地址
PLC 地址类
型
可操作范围
对象类型
说明
X
0~1fff
Bit
输入
Y
0~1fff
Bit
输出
M
0~8191
Bit
内部辅助继电器
L
0~8191
Bit
锁存继电器
F
0~2047
Bit
报警器
V
0~2047
Bit
变址继电器
B
0~1fff
Bit
链接继电器
TS
0~2047
Bit
定时器触点
SS
0~2047
Bit
保持型接通延时定时器触点
CS
0~1023
Bit
计数器触点
SB
0~7ff
Bit
特殊链接继电器
S
0~2047
Bit
步进继电器
SM
0~2047
Bit
特殊继电器
D
0~65535
Word/DWord
数据寄存器
W
0~1fff
Word/DWord
链接寄存器
TC
0~2047
Word/DWord
定时器线圈
TN
0~2047
Word/DWord
定时器当前值
SC
0~2047
Word/DWord
保持型接通延时定时器线圈
SN
0~2047
Word/DWord
保持型接通延时定时器当前值
CC
0~1023
Word/DWord
计数器线圈
CN
0~1023
Word/DWord
计数器当前值
SW
0~7ff
Word/DWord
特殊链接寄存器
SD
0~2047
Word/DWord
特殊寄存器
Z
0~19
Word/DWord
变址寄存器
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
104

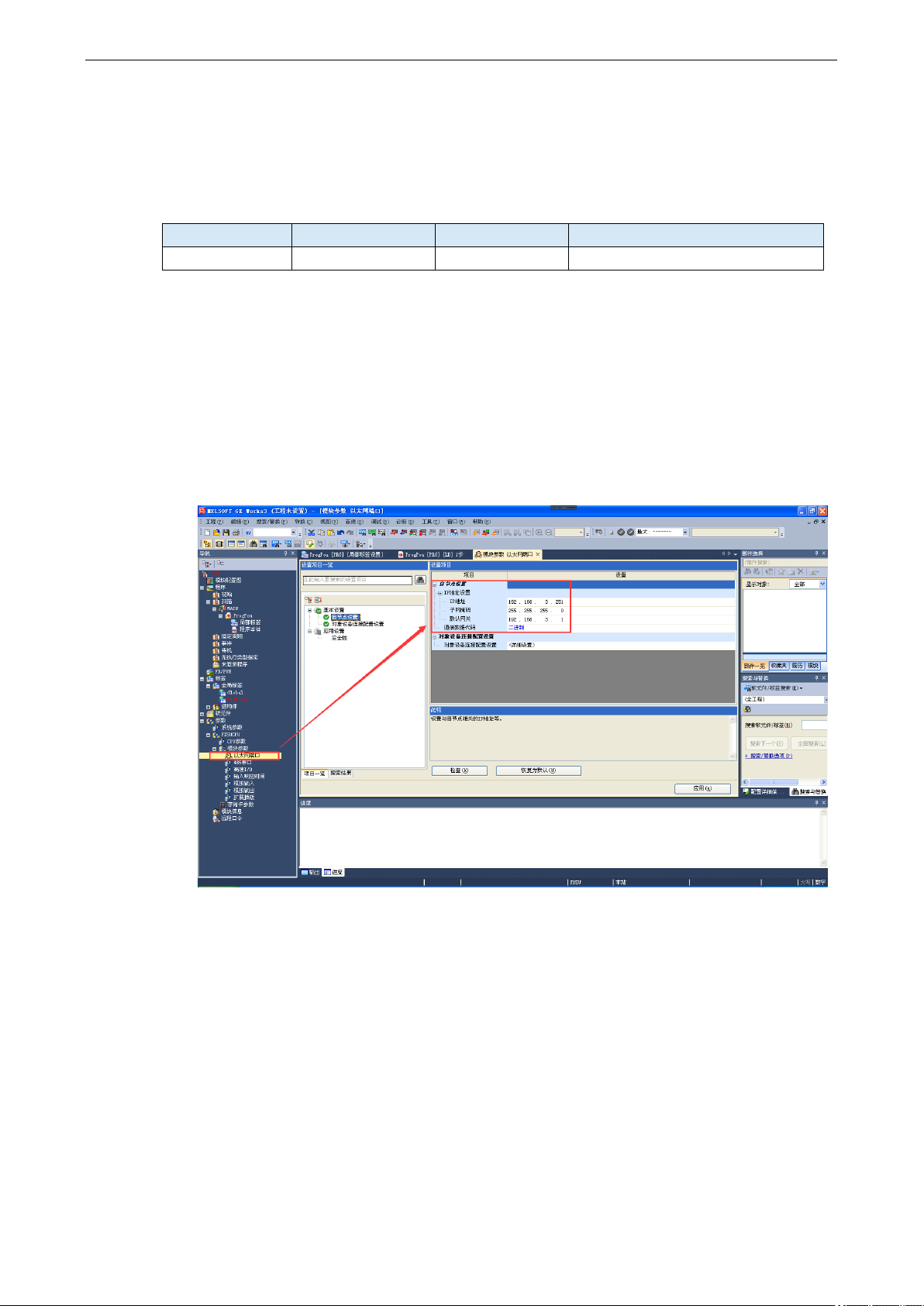

5.7 三菱 FX5U 系列（SLMP）
5.7.1 设备类型
系列名
通讯类型
电缆制作
在 TouchWin Pro 中 PLC 型号选项
三菱 FX5U 系列
RJ45
图 1 或图 2
三菱 FX5U 系列（SLMP）
5.7.2 参数设置
以三菱 FX5U 系列 PLC 为例，说明三菱 FX5U 系列（SLMP）协议设备通讯设置。
1、PLC 软件设置
（1）点击：导航-参数-FX5UPLC-模块参数-以太网端口，将 PLC 的 IP 地址及网关设置一下，本
例中 PLC 的 IP 地址设置为 192.168.3.251。
（2）点击详细设置，右方窗口选择以太网设备（通用）-SLMP 连接设备，直接拖放到网络组态
界面，IP 地址为 PLC 各自的地址，端口号默认 4999.完成后保存，下载到 PLC 中，下载时
将 PLC 参数项勾选。
