TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
107
（4）勾选“通讯状态寄存器”，PSW 设为 100，择 PSW100~PSW103 分别为通讯成功次数、通
讯错误次数、通讯超时次数、通讯失败站号，这个通讯状态地址客户可以自行设置；
（5）设置完成后，单击“确定”，结束设置，进入画面编辑界面；在画面放置一个数据输入部件，
在设备下拉条中，选择相应的设备“三菱 FX5U 系列（SLMP）”：
FX5U(C)CPU 为 Ver.1.260 及以后版本需禁用“用户认证模式”，操作步
骤参考 5.3.2 参数设置（3）PLC 禁用用户认证（FX5U(C)CPU 为 Ver.1.260
及以后版本）。
5.7.3 电缆制作
RJ45 直连线（Straight Through Cable）（接 HUB）或 RJ45 交叉线（Crossover Cable）：
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
108
（图 1） （图 2）
5.7.4 设备地址
PLC 地址类
型
可操作范围
对象类型
说明
X
0~1fff
Bit
输入
Y
0~1fff
Bit
输出
M
0~8191
Bit
内部辅助继电器
L
0~8191
Bit
锁存继电器
F
0~2047
Bit
报警器
V
0~2047
Bit
变址继电器
B
0~1fff
Bit
链接继电器
TS
0~2047
Bit
定时器触点
SS
0~2047
Bit
保持型接通延时定时器触点
CS
0~1023
Bit
计数器触点
SB
0~7ff
Bit
特殊链接继电器
S
0~2047
Bit
步进继电器
SM
0~2047
Bit
特殊继电器
D
0~65535
Word/DWord
数据寄存器
W
0~1fff
Word/DWord
链接寄存器
TC
0~2047
Word/DWord
定时器线圈
TN
0~2047
Word/DWord
定时器当前值
SC
0~2047
Word/DWord
保持型接通延时定时器线圈
SN
0~2047
Word/DWord
保持型接通延时定时器当前值
CC
0~1023
Word/DWord
计数器线圈
CN
0~1023
Word/DWord
计数器当前值
SW
0~7ff
Word/DWord
特殊链接寄存器
SD
0~2047
Word/DWord
特殊寄存器
Z
0~19
Word/DWord
变址寄存器
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
109

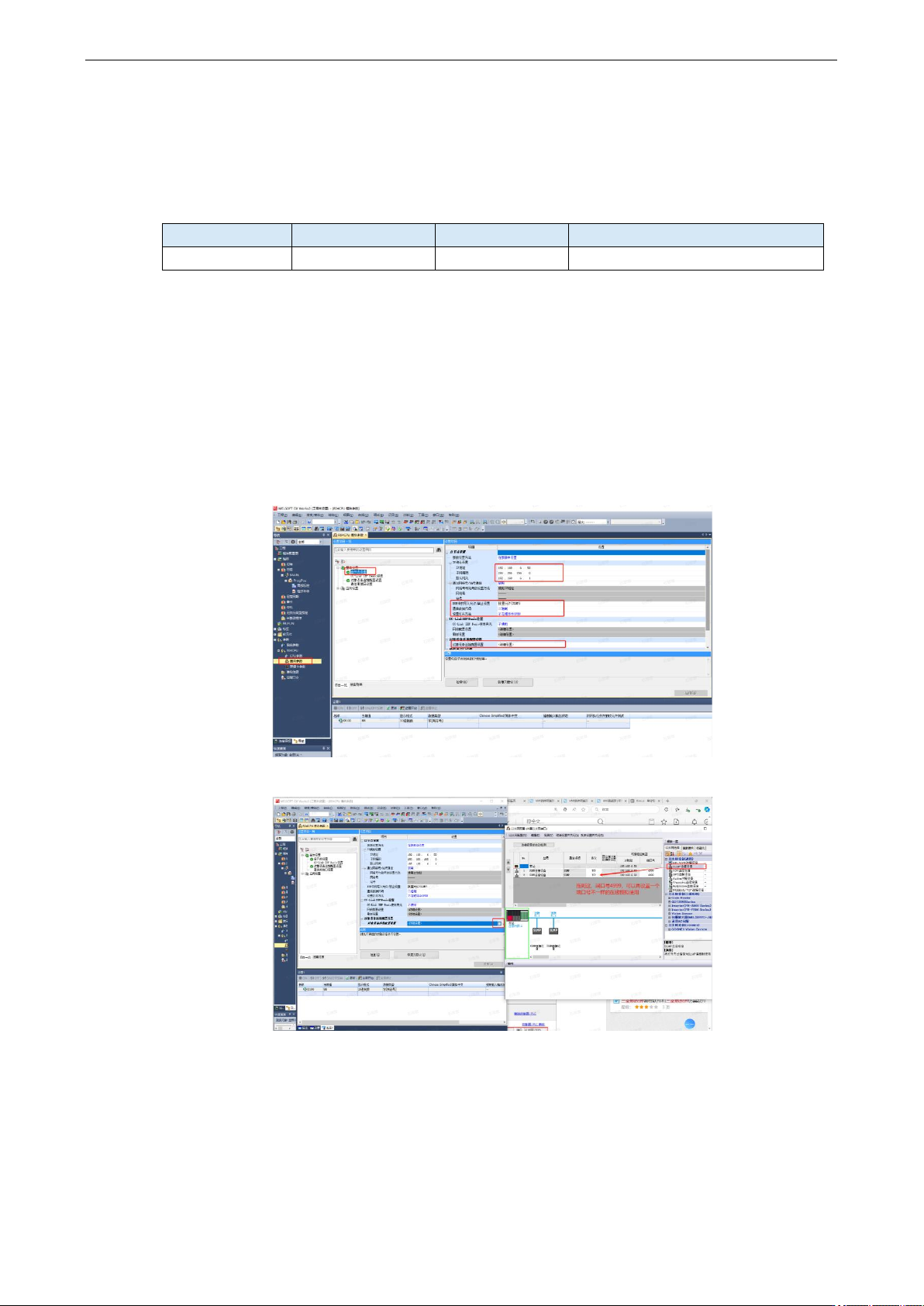

5.8 三菱 R 系列（SLMP）
5.8.1 设备类型
系列名
通讯类型
电缆制作
在 TouchWin Pro 中 PLC 型号选项
三菱 R 系列
RJ45
图 1 或图 2
三菱 R 系列（SLMP）
5.8.2 参数设置
以三菱 FX R 系列 PLC 为例，说明三菱 FX R 系列（SLMP）协议设备通讯设置。
1、 PLC 软件设置
本例中 PLC 的 IP 地址设置：192.168.6.50，端口号 4999。
2、 人机界面软件设置
（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机 IP”
中设置人机界面使用 IP 地址，需和 PLC 在同一网段，并且不和网络中其他 IP 冲突；
