TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
109
5.8 三菱 R 系列（SLMP）
5.8.1 设备类型
系列名
通讯类型
电缆制作
在 TouchWin Pro 中 PLC 型号选项
三菱 R 系列
RJ45
图 1 或图 2
三菱 R 系列（SLMP）
5.8.2 参数设置
以三菱 FX R 系列 PLC 为例，说明三菱 FX R 系列（SLMP）协议设备通讯设置。
1、 PLC 软件设置
本例中 PLC 的 IP 地址设置：192.168.6.50，端口号 4999。
2、 人机界面软件设置
（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机 IP”
中设置人机界面使用 IP 地址，需和 PLC 在同一网段，并且不和网络中其他 IP 冲突；
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
110
（2）选中“Net1”，单击下拉按钮，在品牌列表中选择“三菱”：
（3）鼠标单击型号列表中的“三菱 FX R 系列（SLMP）”，然后选择“新建设备”，在弹出的
通信设置窗口中设置通信参数，此 IP 地址为三菱 R 系列 PLC 的 IP 地址（可通过 PLC 软
件设定），端口号为 PLC 软件中设置的“本站端口号”（十进制）；设置完成后点击“确
认”。
TS 系列人机界面用户手册[通讯篇] 5 三菱 PLC 连接说明
111

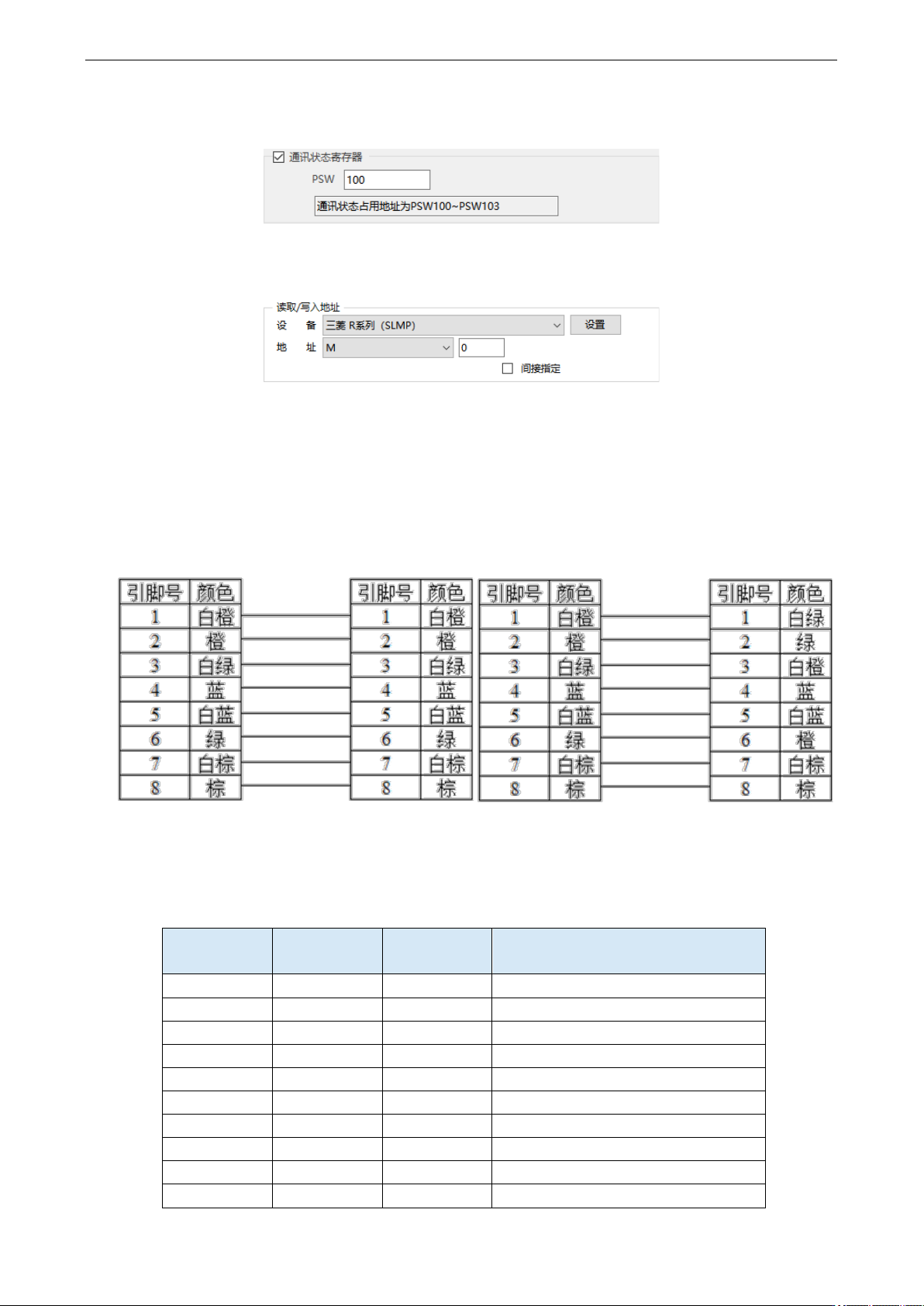

（4）勾选“通讯状态寄存器”，PSW 设为 100，择 PSW100~PSW103 分别为通讯成功次数、通
讯错误次数、通讯超时次数、通讯失败站号，这个通讯状态地址客户可以自行设置；
（5）设 置完成后，单击“确定”，结束设置，进入画面编辑界面；在画面放置一个数据输入部件，
在设备下拉条中，选择相应的设备“三菱 R 系列（SLMP）”：
5.8.3 电缆制作
RJ45 直连线（Straight Through Cable）（接 HUB）或 RJ45 交叉线（Crossover Cable）：
（图 1） （图 2）
5.8.4 设备地址
PLC 地址类
型
可操作范围
对象类型
说明
X
0~2ffff
Bit
输入
Y
0~2ffff
Bit
输出
M
0~161882111
Bit
内部辅助继电器
L
0~32767
Bit
锁存继电器
F
0~32767
Bit
报警器
V
0~32767
Bit
变址继电器
B
0~9a61ffff
Bit
链接继电器
TS
0~8993439
Bit
定时器触点
SS
0~8993439
Bit
保持型接通延时定时器触点
CS
0~8993439
Bit
计数器触点
