TS 系列人机界面用户手册[通讯篇] 6 台达 PLC 连接说明
120
6.3.3 电缆制作
1、使用 CPU 单元上的 RS232 通讯串口时，电缆制作图如下所示：
（图 1）
2、使用 CPU 单元上的 RS485 通讯串口时，电缆制作图如下所示：
（图 2）
6.3.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
X
0~377
Bit
输入
Y
0~377
Bit
输出
M
0~4095
Bit
内部辅助继电器
S
0~1023
Bit
步进继电器
T
0~255
Bit
定时器
C
0~255
Bit
计数器
D
0~9999
Word/DWord
数据寄存器
TD
0~255
Word/DWord
定时器
CD
0~255
Word/DWord
计数器
S
0~1023
Word/DWord
作为寄存器使用
X
0~377
Word/DWord
作为寄存器使用
Y
0~377
Word/DWord
作为寄存器使用
M
0~7777
Word/DWord
作为寄存器使用
TS 系列人机界面用户手册[通讯篇] 6 台达 PLC 连接说明
121
6.4 台达 DVP_ETH
6.4.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中
PLC 型号选项
台达 DVP 系
列
DVP 系列
CPU 直接连接
RJ45
图 2
台达 DVP_ETH
6.4.2 参数设置
一、网口通讯
1、PLC 设置
（1）打开 PLC 编程软件如图 1 示项目管理区双击打开 HWCONFI；
（图 1）
（2）图 2 所示弹出框，双击图示部分；
（图 2）
TS 系列人机界面用户手册[通讯篇] 6 台达 PLC 连接说明
122

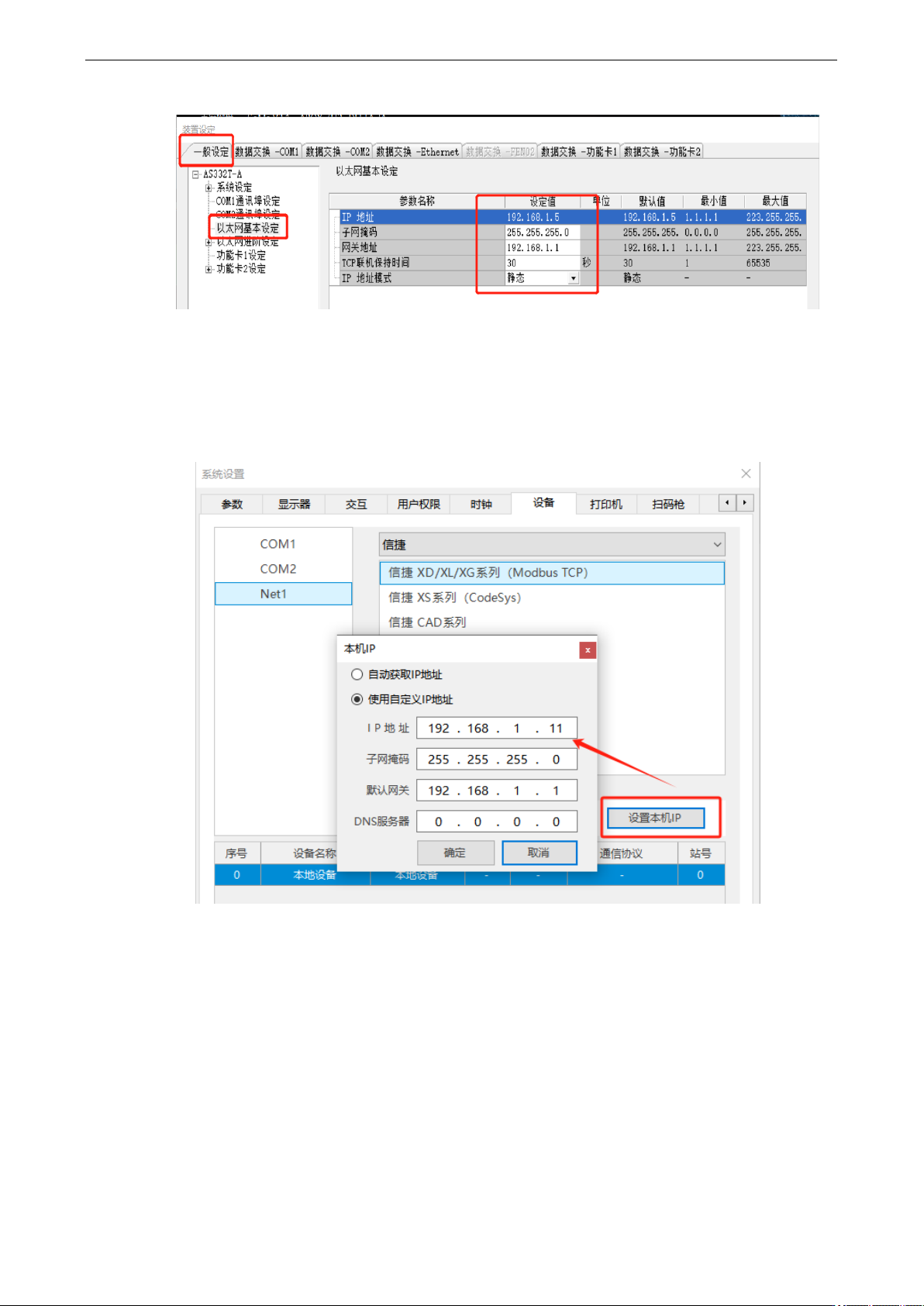

（3）一般设定项目栏以太网基本设定，设置对应 PLC 的 IP 地址，如图 3 所示；
图（3）
2、HMI 软件设置
（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机
IP”中设置人机界面使用 IP 地址，只要不和网络中其他 IP 冲突即可；
（2）选中“Net1”，单击下拉按钮，在品牌列表中选择“台达”：
