TS 系列人机界面用户手册[通讯篇] 7 基恩士 PLC 连接说明
125
7 基恩士 PLC 连接说明
本章主要介绍触摸屏与基恩士 PLC 通讯设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
7.1 基恩士 KV 系列
7.1.1 设备类型
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中 PLC 型号选项
KV-10DR
KV-24
KV-16
KV-40
KV-1000
KV-3000
KV-5000
CPU 单元直接连接
RS232
图 1
基恩士 KV 系列
KZ-300
串行接口模 KZ-L2
RS232
图 2、图 3
RS422
图 4
KV-700
串行接口模块 KV-
L20
RS232
图 5、图 6
RS422
图 7
7.1.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
基恩士 KV 系列
无
通讯口类型
RS232
RS232/RS422
数据位
8
停止位
1
校验
偶校验
波特率
9600
站号
1
0~255
基恩士（KV）协议默认通讯参数：
TS 系列人机界面用户手册[通讯篇] 7 基恩士 PLC 连接说明
126
7.1.3 电缆制作

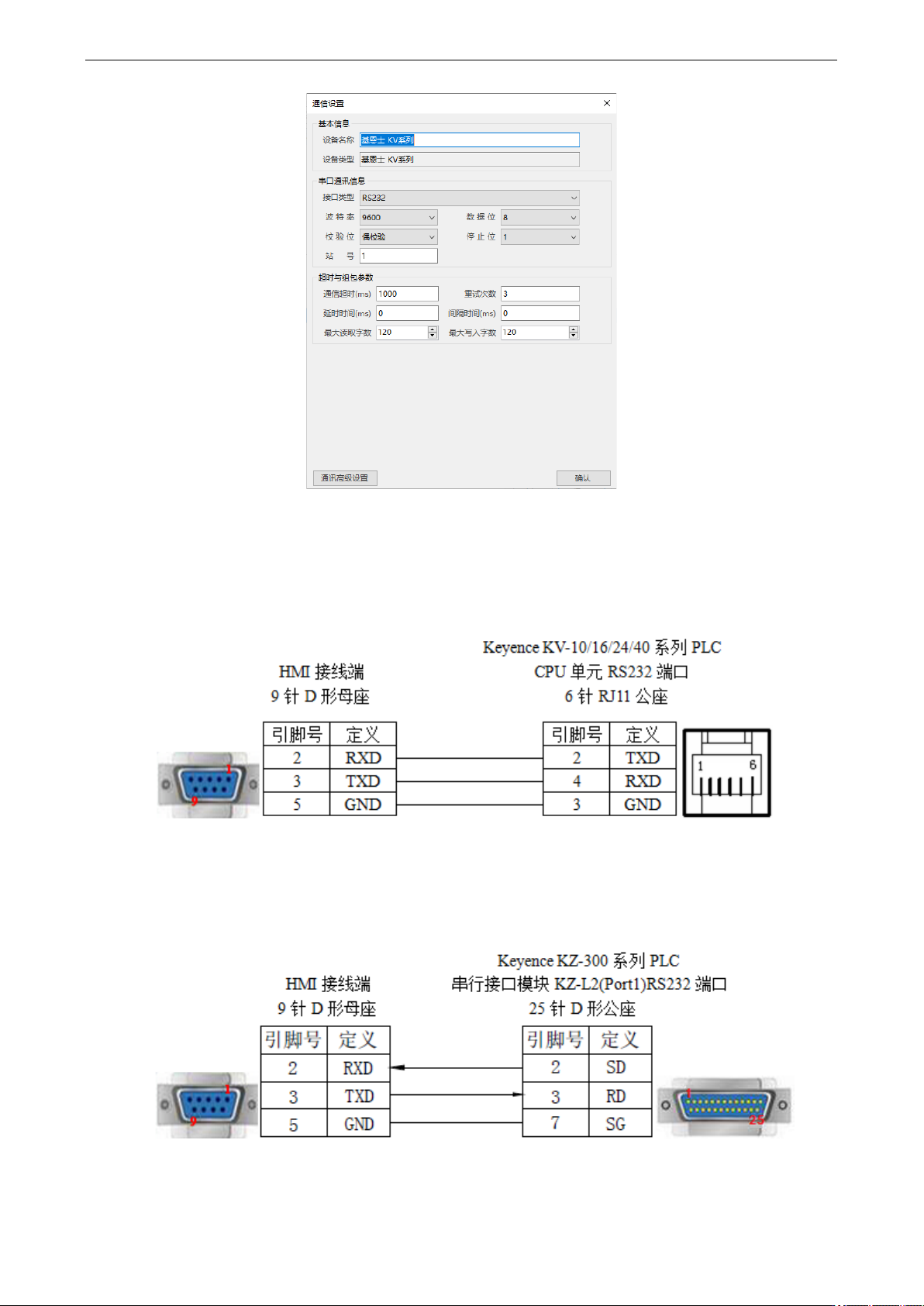

1、直接与 CPU 单元（RS232 端口）RJ11 端口连接电缆制作图如下所示：
（图 1）
2、通过串行接口模块 KZ-L2（Port1，RS232）与 Keyence KZ-300 系列 PLC 相连接，电缆制作图
如下所示：
（图 2）

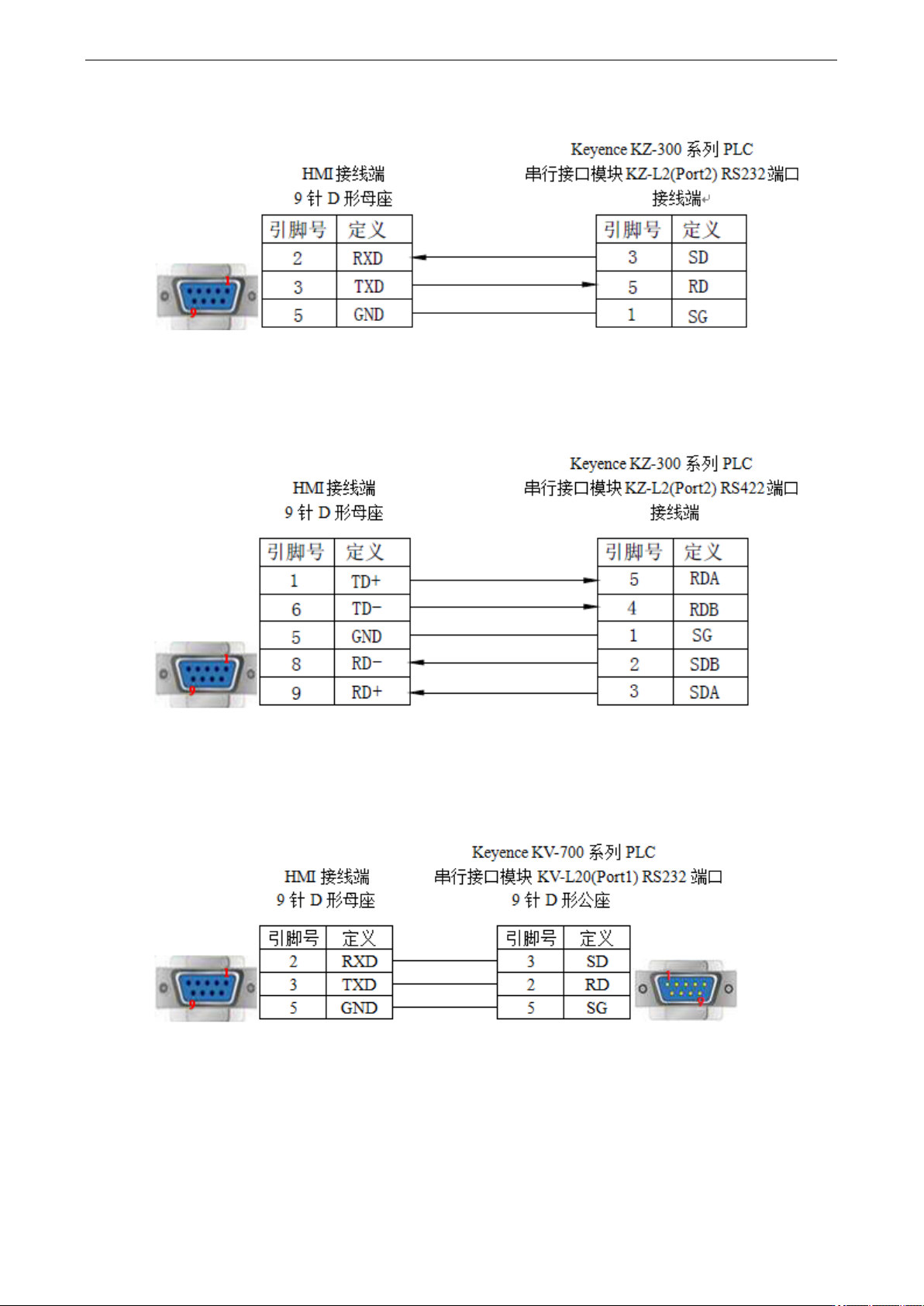

3、通过串行接口模块 KZ-L2（Port2，RS232）与 Keyence KZ-300 系列 PLC 相连接，电缆制作图
TS 系列人机界面用户手册[通讯篇] 7 基恩士 PLC 连接说明
127
如下所示：
（图 3）
4、通过串行接口模块 KZ-L2（Port2，RS422）与 Keyence KZ-300 系列 PLC 相连接，电缆制作图
如下所示：
（图 4）
5、通过串行接口模块 KV-L20（Port1，RS232）与 Keyence KV-700 系列 PLC 相连接，电缆制作图
如下所示：
（图 5）
