TS 系列人机界面用户手册[通讯篇] 1 触摸屏通讯说明
1
1 触摸屏通讯说明
本章主要介绍触摸屏与其他设备通讯时注意点。

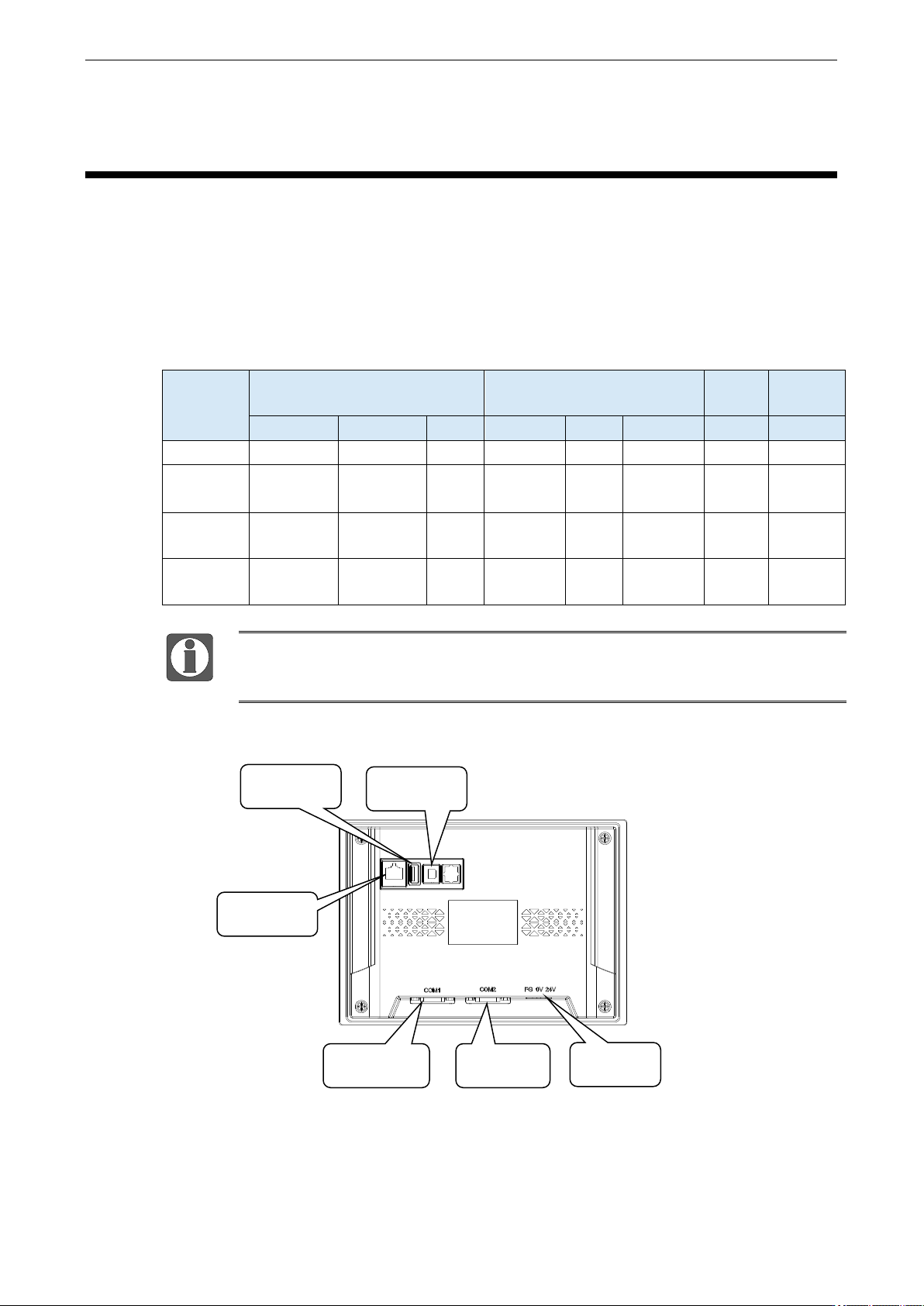

1.1 通讯接口及引脚定义
通讯接口配置一览表
系列名称
COM1 口
COM2 口
扩展
口
以太网
口
RS232
RS485
RS422
RS232
RS485
RS422
RS485
RJ45
TS2 系列
√
-
-
-
√
-
-
-E
TS3 系列
√
√
（-Z 无）
-
√
（-Z 无）
√
√
（-Z 无）
-M3
-E
TS5 系列
√
（4 寸无）
√
（4 寸无）
-
√
√
√
-
√
TS5D 系
列
√
√
-
√
√
√
-
√*2
TS2/TS3 系列-E 型号配 1 个以太网口；TS5 系列标配 1 个以太网口；TS5D 系
列标配 2 个以太网口。
TS5 系列 4 寸型号只有 COM2 口。
下图以新版 TS3-700 -E 的通讯接口为例指示说明（注：老版 TS3 系列硬件有拨码开关）：
USB-A 口
COM2 口
COM1 口
USB-B 口
电源接口
RJ45 接口
TS 系列人机界面用户手册[通讯篇] 1 触摸屏通讯说明
2

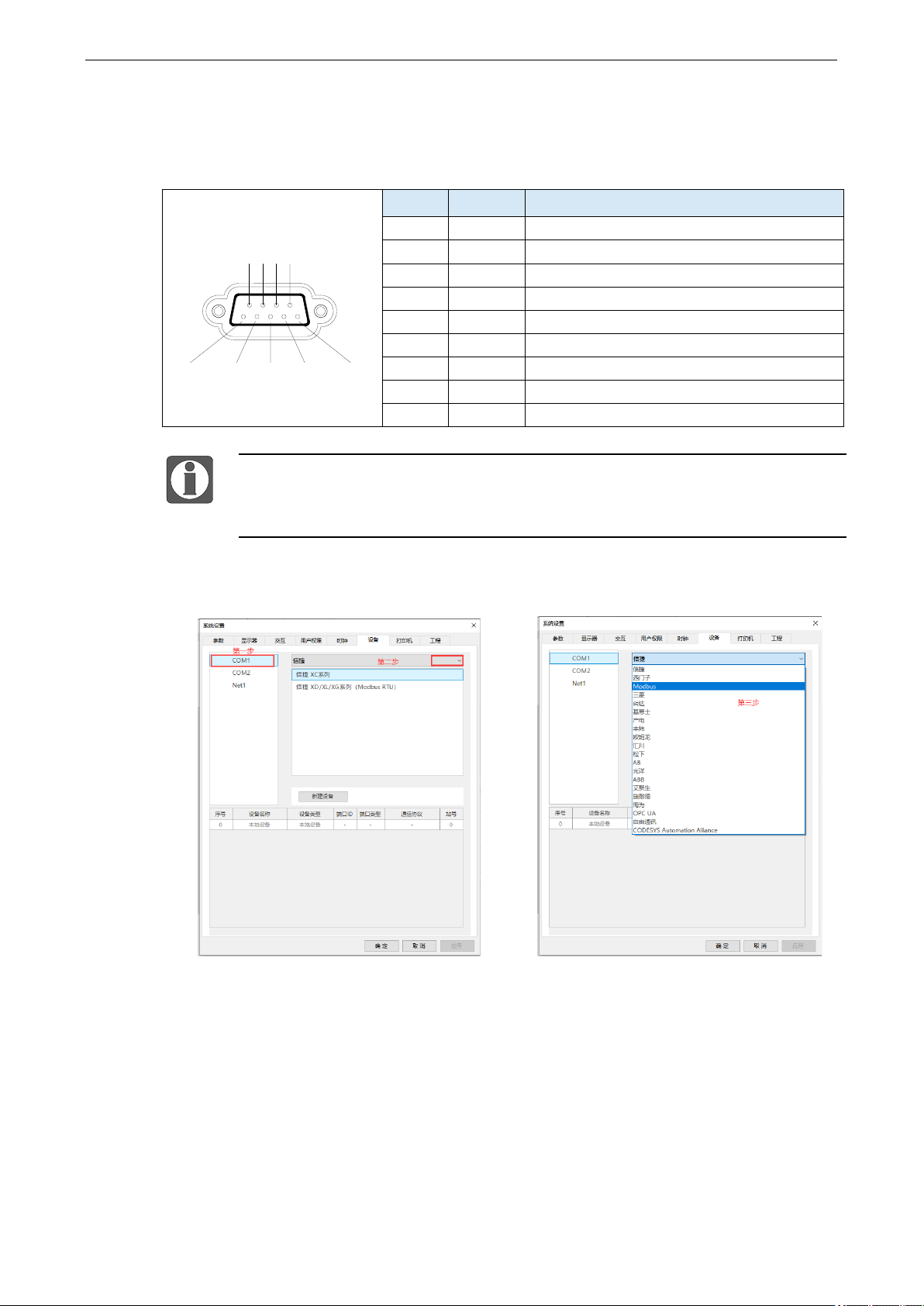

1.1.1 COM1 通讯口
COM1 通讯口引脚定义（TS2 系列、TS3-700-Z、TS3-1000-Z 无 RS485；TS5-400 系列无 COM1）：
引脚号
定义
说明
1
NC
空信号引脚端
2
RXD
RS232 通讯接收数据
3
TXD
RS232 通讯发送数据
4
A
RS485 通讯“﹢”信号
5
GND
信号地
6
NC
空信号引脚端
7
B
RS485 通讯“﹣”信号
8
NC
空信号引脚端
9
NC
空信号引脚端
TS 系列人机界面 COM1 口不支持 RS422，不能与三菱 FX/FX3U/FX3G 系列 CPU 口
及其他 RS422 设备直接进行 RS422 通讯，如需与三菱 FX/FX3U/FX3G 系列 PLC 通
讯可以 PLC 加 232/485BD 板或使用三菱原装编程电缆。
（1）新建工程，在选择显示器型号后的下一页，在“COM1 口”选项下，通过下拉按键选择相应
的 PLC 品牌，如下：
12345
6789
TS 系列人机界面用户手册[通讯篇] 1 触摸屏通讯说明
3

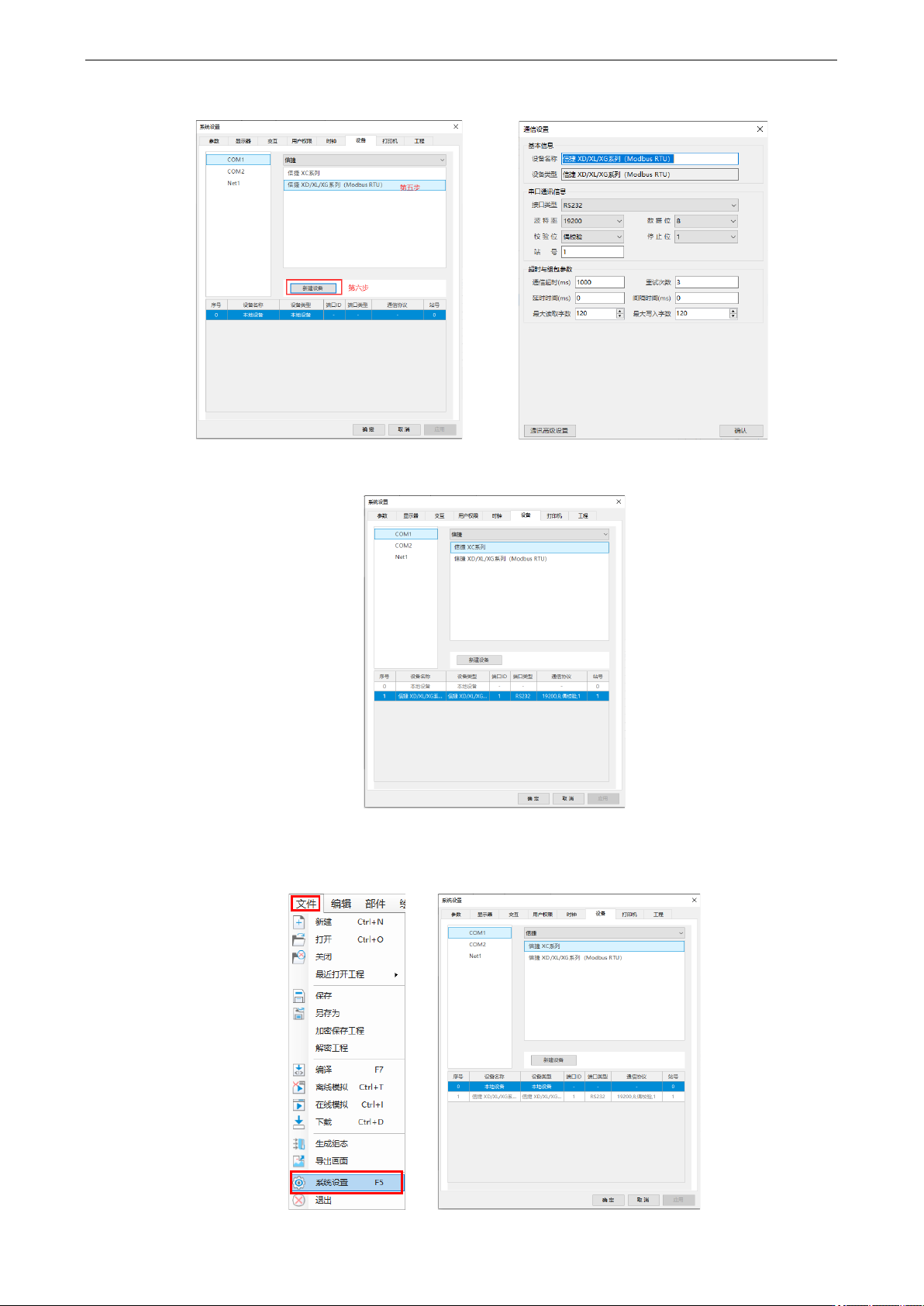

在列表中选择对应的 PLC 型号，点击“新建设备”，自动弹出通信设置窗口，如下图：
可以手动修改设备名称，确认参数没问题后点击“确认”，即可添加 1 条设备信息，单击“确
定”完成，如需控制多个设备，可依此步骤继续新增。
（2）已编辑的工程，点击“文件/系统设置/设备/串口设备/下载口”可查看或修改 PLC 通讯参数，
如需更改 PLC 类型，需要先右键已添加的设备将该删除，然后重新选择需要的设备点击“新
建设备”。建议不要直接切换 PLC 类型，若已切换 PLC 类型，请重新查看每个部件的地址、
站号。
