TS 系列人机界面用户手册[通讯篇] 7 基恩士 PLC 连接说明
131
7.2.3 电缆制作
RJ45 直连线（Straight Through Cable）（接 HUB）或 RJ45 交叉线（Crossover Cable）：
（图 1） （图 2）
7.2.4 设备地址
基恩士 KV 系列（MC）
PLC 地址类型
可操作范围
对象类型
说明
R
0.00~1999.15
Bit
输入输出继电器
MR
0.00~3999.15
Bit
内部继电器
LR
0.00~999.15
Bit
CR
0.00~999.15
Bit
B
0~7FFF
Bit
互锁继电器
TS 系列人机界面用户手册[通讯篇] 7 基恩士 PLC 连接说明
132
PLC 地址类型
可操作范围
对象类型
说明
T
0~9999
Bit
定时器
C
0~9999
Bit
计数器
DM
0~65535
Word/DWord
数据存储器
EM
0~65535
Word/DWord
扩展数据存储器
FM
0~524287
DDWord
Flash 数据存储器
CM
0~65535
Word/DWord
ZF
0~524287
DDWord
指令数据存储器
W
0~7FFE
String
T
0~9998
Word
定时器
C
0~9998
Word
计数器
R_Word
0~1998
Word
MR_Word
0~3999
Word
LR_Word
0~999
Word
CR_Word
0~999
Word
TS 系列人机界面用户手册[通讯篇] 7 基恩士 PLC 连接说明
133
7.3 基恩士 KVX 系列 以太网
7.3.1 设备类型
系列名
通讯类型
电缆制作
在 TouchWin Pro 中 PLC 型号选项
KVX-310
KVX-520
KVX-530
KVX-550
RJ45
图 1 或图 2
基恩士 KV8000 KVX-
310/520/530/550 系列

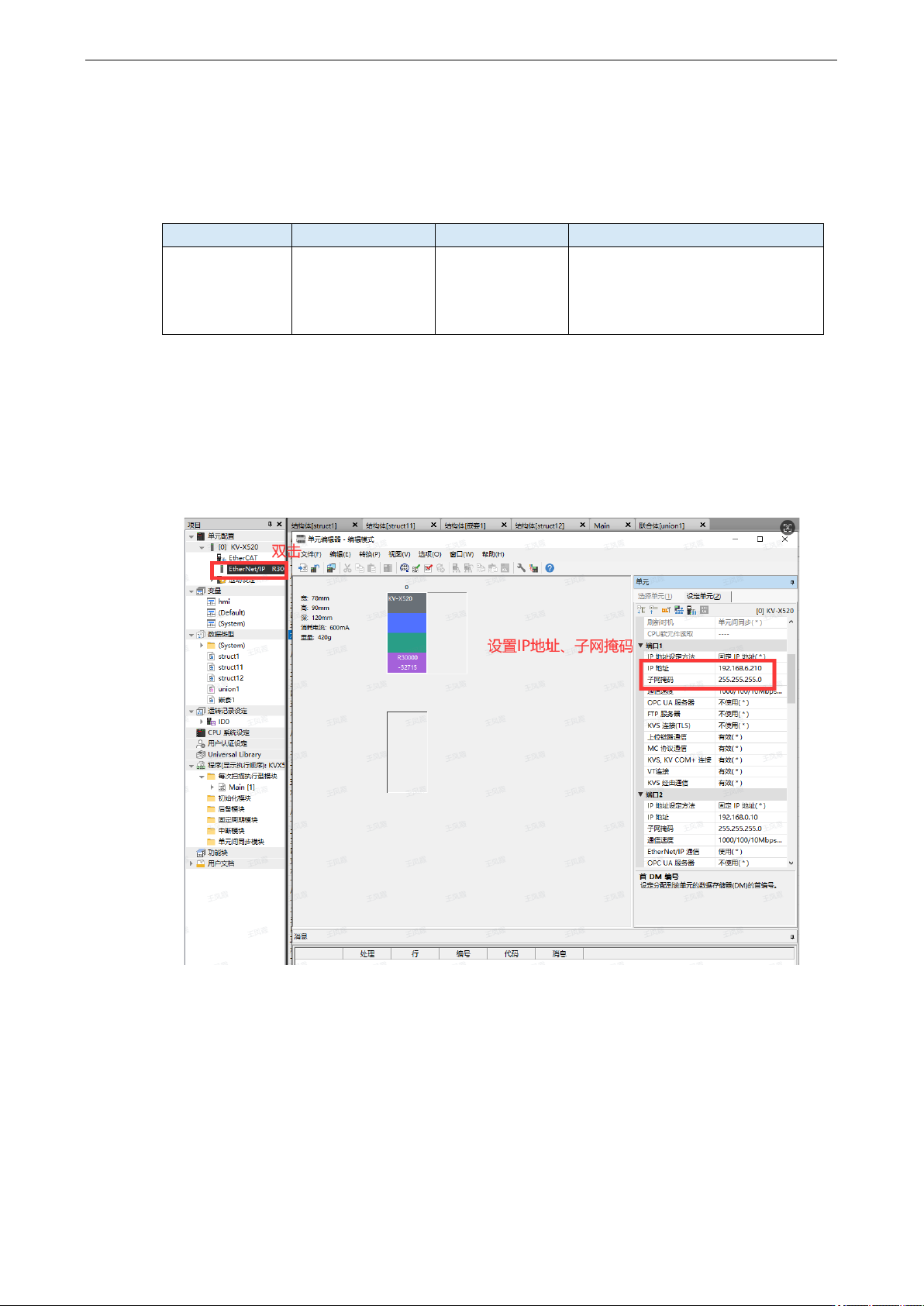

7.3.2 参数设置
1、 PLC 设置
以基恩士 PLC 型号 KVX-520 为例：
