TS 系列人 机界面用户手册 [ 通 讯篇 ] 7 基恩 士 PLC 连接 说明 134 2 、 HMI 设置 7.3.3 电缆制作 RJ45 直连 线（ Straight Through Cable ）（接 HUB ）或 RJ45 交叉线（ Crossover Cab le ）：
TS 系列人机界面用户手册[通讯篇] 7 基恩士 PLC 连接说明
133
7.3 基恩士 KVX 系列 以太网
7.3.1 设备类型
系列名
通讯类型
电缆制作
在 TouchWin Pro 中 PLC 型号选项
KVX-310
KVX-520
KVX-530
KVX-550
RJ45
图 1 或图 2
基恩士 KV8000 KVX-
310/520/530/550 系列
7.3.2 参数设置
1、 PLC 设置
以基恩士 PLC 型号 KVX-520 为例：
TS 系列人机界面用户手册[通讯篇] 7 基恩士 PLC 连接说明
134
2、HMI 设置
7.3.3 电缆制作

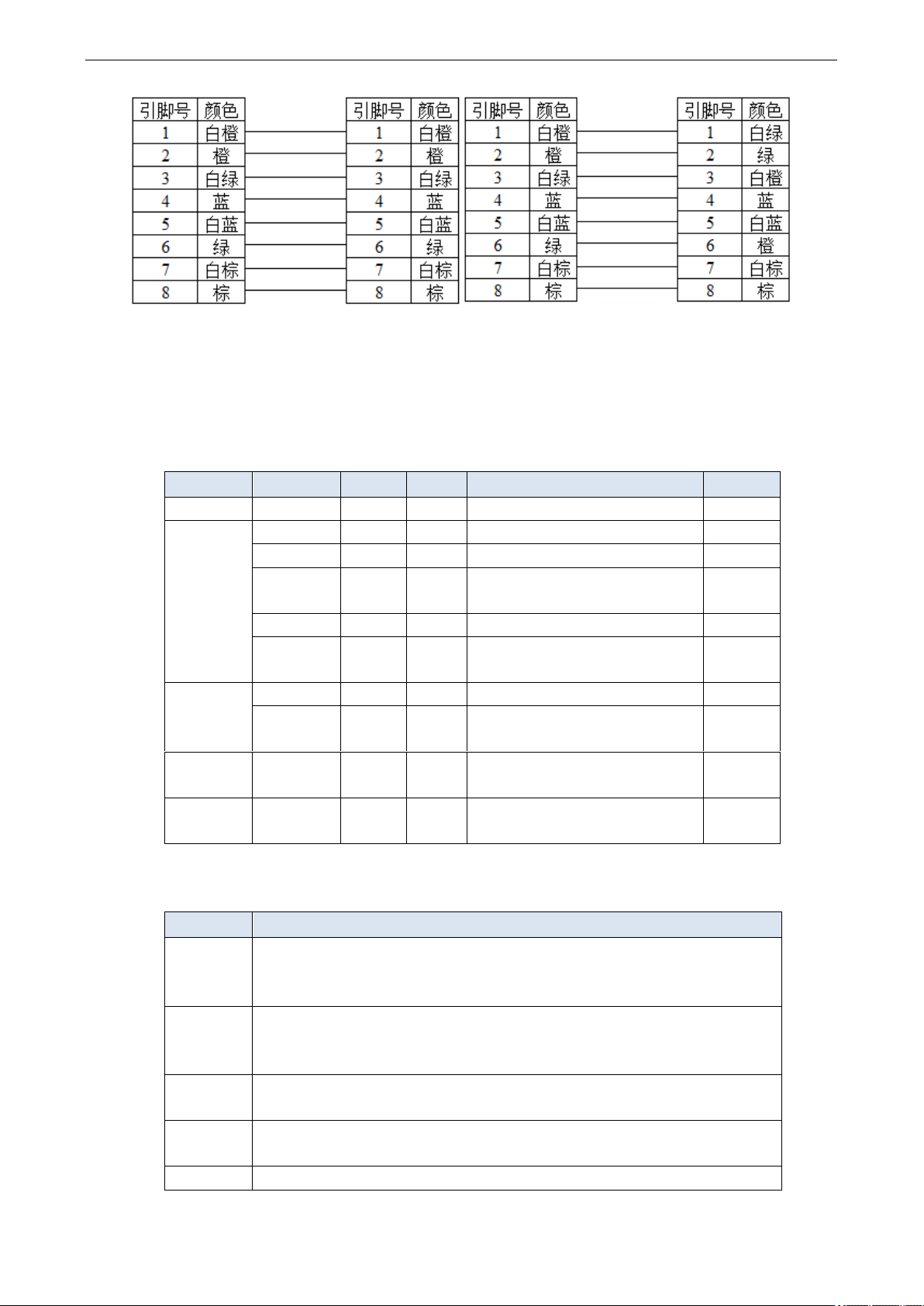

RJ45 直连线（Straight Through Cable）（接 HUB）或 RJ45 交叉线（Crossover Cable）：
TS 系列人机界面用户手册[通讯篇] 7 基恩士 PLC 连接说明
135
（图 1） （图 2）
7.3.4 设备地址
标准数据类型
数据大类
数据类型
关键字
位数
说明
备注
布尔
布尔
BOOL
16
短整型
SINT
8
支持字取位
整型
INT
16
支持字取位
无符号整
型
UINT
16
支持字取位
双整型
DINT
32
支持字取位
无符号双
整型
UDIN
T
32
支持字取位
实数
实数
REAL
32
长实数
LREA
L
64
字符串
字符串
STRIN
G
0-256
字符串上限 1986 字节
时间数据
持续时间
型
TIME
64
同 CODESYS（PLC handler）
自定义数据类型
数据类型
说明
数组
（ARRA
Y)
最多支持八维数组；
元素类型支持所有基础数据类型：
BOOL,USINT,INT,UINT,DINT,UDINT,REAL,LREAL,STRING,TIME
结构体
(STRUCT
)
元素类型支持所有基础数据类型：
BOOL,USINT,INT,UINT,DINT,UDINT,REAL,LREAL,STRING,TIME,
结构体数
组
元素类型支持所有基础数据类型：
BOOL,USINT,INT,UINT,DINT,UDINT,REAL,LREAL,STRING,TIME
联合体
(UNION)
支持：
BOOL,USINT,INT,UINT,DINT,UDINT,REAL,LREAL,STRING,TIME
枚举
暂不支持
