TS 系列人机界面用户手册[通讯篇] 8 产电 PLC 连接说明
136
8 产电 PLC 连接说明
本章主要介绍触摸屏与产电 PLC 通讯设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
8.1 LG Master-K 80/120 系列（CNet）
LG Master-K 系列 PLC 支持 CPU 单元（RS232）和扩展口 CNet 模块两种通讯方式。
8.1.1 设备类型
系列名
连接模组
通讯
类型
电缆
制作
在 TouchWin Pro 中 PLC 型号选
项
K80
K120
K 200-K3p-07AS
CPU 单元 RS232 通讯口
RS232
图 1
LG Master-K80/120 系列
CNet 通讯模块
RS232
图 2
LG Master-K80/120 系列
（CNet）
RS485
图 3
8.1.2 参数设置
1、编程口通讯
（1）HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
LG Master-K80/120 系列
无
通讯口类型
RS232
数据位
8
停止位
1
校验
无校验
波特率
38400
9600/19200/38400
站号
0
LG Master-K80/120 系列协议默认通讯参数：

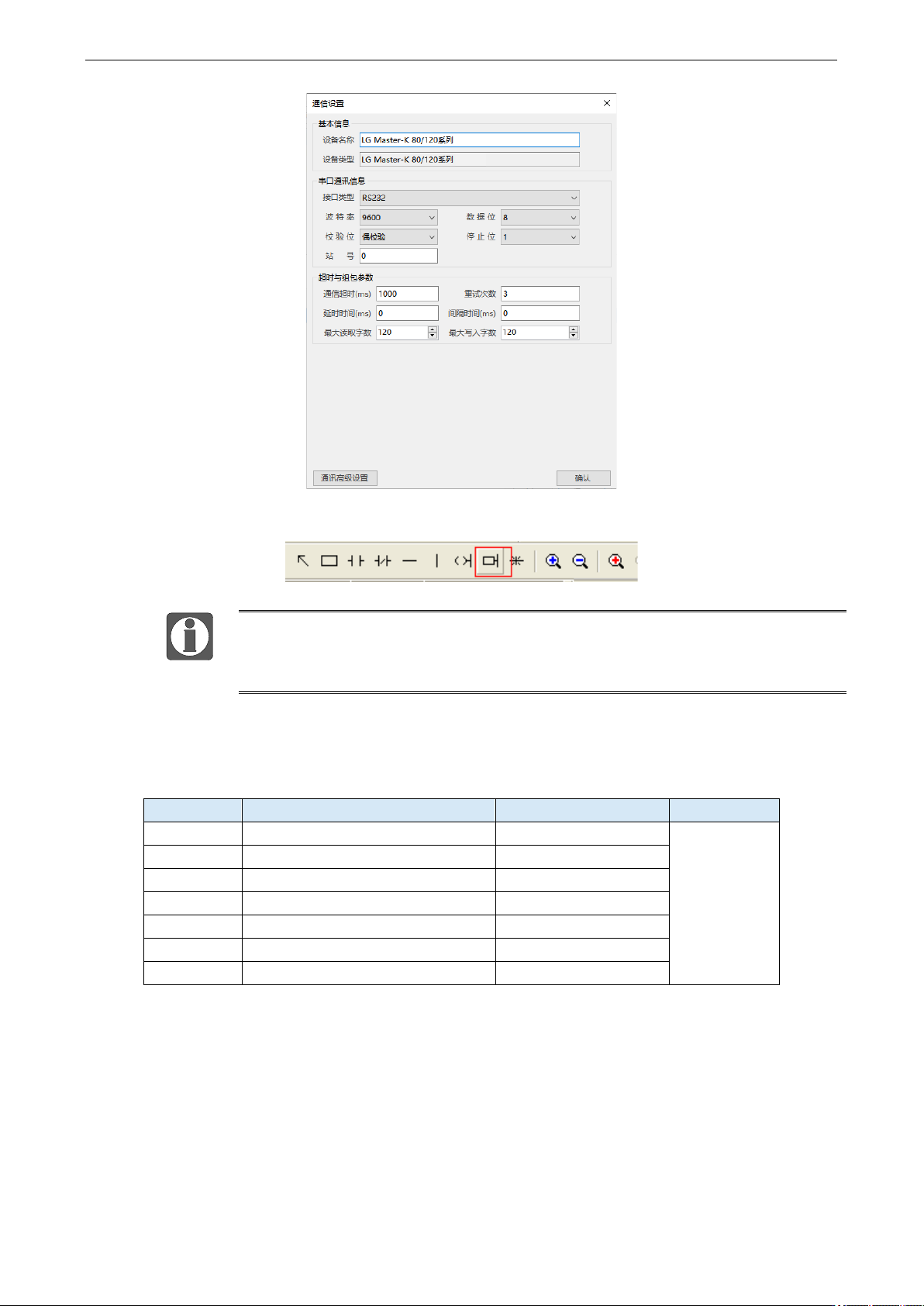

TS 系列人机界面用户手册[通讯篇] 8 产电 PLC 连接说明
137
（2）PLC 设置
编程口通讯，PLC 无需设置通讯参数；
PLC 通讯前，要向 PLC 写一条 END 指令，否则 PLC 会出现报错并且 ERR 常
亮。
2、CNet 口通讯
（1）HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
LG Master-K80/120 系列（CNet）
无
通讯口类型
RS232
RS232/RS485
数据位
8
停止位
1
校验
偶校验
波特率
9600
9600/19200/38400
站号
1
0~31
LG Master-K80/120 系列（CNet）协议默认通讯参数：
TS 系列人机界面用户手册[通讯篇] 8 产电 PLC 连接说明
138
（2）PLC 设置
① RS232 通讯
② RS485 通讯
