TS 系列人 机界面用户手册 [ 通 讯篇 ] 8 产电 PLC 连接 说明 146 8.3 LG XEC 系列（ CNet ） 8.3.1 设备类型 系列名 CPU 单元 连接模组 通讯类型 电缆制作 在 TouchWin P ro 中 PLC 型号选项 XGT - 编程口 RS232 图 1 LG XEC 系列 （ CN et ） XGK XGK-CPUS 8.3.2 参数设置 1 、 HMI 设置 参数项 推荐设置 可选设置 注意…
TS 系列人机界面用户手册[通讯篇] 8 产电 PLC 连接说明
145
3、CNet 口 RS485 通讯
（图 3）
8.2.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
P
0.0~65535.F
Bit
输入/输出
0~65535
Word/DWord
数据寄存器
M
0.0~65535.F
Bit
内部辅助继电器
0~65535
Word/DWord
数据寄存器
L
0.0~65535.F
Bit
通讯输出
0~65535
Word/DWord
通讯寄存器
F
0.0~65535.F
Bit
内部特殊继电器
0~65535
Word/DWord
内部特殊数据寄存器
T
0~65535
Word/DWord
计时器当前值
0~65535
Bit
计时器
C
0~65535
Word/DWord
计数器当前值
0~65535
Bit
计数器
D
0~65535
Word/DWord
数据寄存器
0.0~65535.F
Bit
数据寄存器取位
S
0~65535
Bit
步进继电器
K
0~65535
Word/DWord
保存数据寄存器
0.0~65535.F
Bit
保存继电器
Z
0~65535
Word/DWord
索引数据寄存器
0.0~65535.F
Bit
索引继电器
N
0~65535
Word/DWord
通讯寄存器
0.0~65535.F
Bit
通讯继电器
R
0~65535
Word/DWord
数据寄存器
0.0~65535.F
Bit
继电器
ZR
0~65535
Word/DWord
数据寄存器
0.0~65535.F
Bit
继电器
TS
0~65535
Word/DWord
计时器设定值
CS
0~65535
Word/DWord
计数器设定值
TS 系列人机界面用户手册[通讯篇] 8 产电 PLC 连接说明
146
8.3 LG XEC 系列（CNet）
8.3.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro 中
PLC 型号选项
XGT
-
编程口
RS232
图 1
LG XEC 系列
（CNet）
XGK
XGK-CPUS
8.3.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
LG XEC 系列（CNet）
无
通讯口类型
RS232
数据位
8
停止位
1
校验
无校验
波特率
115200
站号
0
LG XEC 系列（CNet）协议默认通讯参数：
TS 系列人机界面用户手册[通讯篇] 8 产电 PLC 连接说明
147

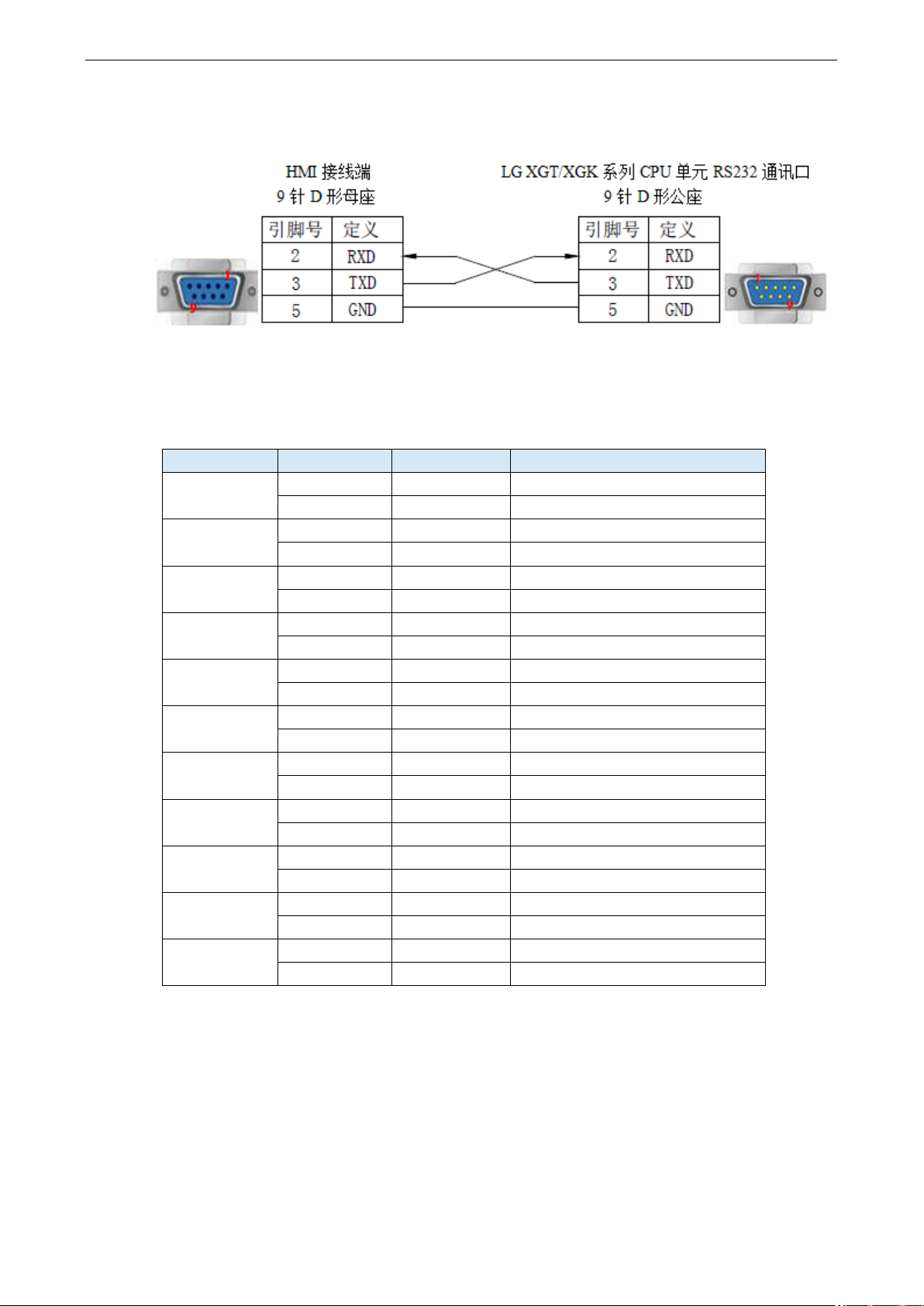

8.3.3 电缆制作
（图 1）
8.3.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
I
0.0~255.F
Bit
变量
0~255
Word/DWord
数据寄存器
Q
0.0~255.F
Bit
变量
0~255
Word/DWord
数据寄存器
M
0.0~16383.F
Bit
直接变量寄存器
0~16383
Word/DWord
直接变量继电器
L
0.0~4095.F
Bit
通讯继电器
0~4095
Word/DWord
通讯寄存器
N
0~10239
Word/DWord
P2P 参数
0.0~10239.F
Bit
P2P 参数
K
0~8191
Word/DWord
PID 标志
0.0~8191.F
Bit
PID 标志
U
0~11
Word/DWord
模拟量模块数据标志
0.0~11.F
Bit
模拟量模块数据标志
R
0~16383
Bit
直接变量
0.0~16383.F
Word/DWord
直接变量
A
0~32767
Word/DWord
符号变量寄存器
0.0~32767.F
Bit
符号变量继电器
W
0~32767
Word/DWord
直接变量寄存器
0.0~32767.F
Bit
直接变量继电器
F
0~2047
Word/DWord
特殊寄存器
0.0~2047.F
Bit
特殊继电器
