TS 系列人机界面用户手册[通讯篇] 8 产电 PLC 连接说明
146
8.3 LG XEC 系列（CNet）
8.3.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro 中
PLC 型号选项
XGT
-
编程口
RS232
图 1
LG XEC 系列
（CNet）
XGK
XGK-CPUS
8.3.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
LG XEC 系列（CNet）
无
通讯口类型
RS232
数据位
8
停止位
1
校验
无校验
波特率
115200
站号
0
LG XEC 系列（CNet）协议默认通讯参数：
TS 系列人机界面用户手册[通讯篇] 8 产电 PLC 连接说明
147
8.3.3 电缆制作
（图 1）
8.3.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
I
0.0~255.F
Bit
变量
0~255
Word/DWord
数据寄存器
Q
0.0~255.F
Bit
变量
0~255
Word/DWord
数据寄存器
M
0.0~16383.F
Bit
直接变量寄存器
0~16383
Word/DWord
直接变量继电器
L
0.0~4095.F
Bit
通讯继电器
0~4095
Word/DWord
通讯寄存器
N
0~10239
Word/DWord
P2P 参数
0.0~10239.F
Bit
P2P 参数
K
0~8191
Word/DWord
PID 标志
0.0~8191.F
Bit
PID 标志
U
0~11
Word/DWord
模拟量模块数据标志
0.0~11.F
Bit
模拟量模块数据标志
R
0~16383
Bit
直接变量
0.0~16383.F
Word/DWord
直接变量
A
0~32767
Word/DWord
符号变量寄存器
0.0~32767.F
Bit
符号变量继电器
W
0~32767
Word/DWord
直接变量寄存器
0.0~32767.F
Bit
直接变量继电器
F
0~2047
Word/DWord
特殊寄存器
0.0~2047.F
Bit
特殊继电器
TS 系列人机界面用户手册[通讯篇] 8 产电 PLC 连接说明
148
8.4 LG XGT/XGK/XGB 系列
8.4.1 设备类型
系列名
通讯类型
电缆制作
在 TouchWin Pro 中 PLC 型号选项
LG XGT 系列
RJ45
图 1 或图 2
LG XGT/XGK/XGB 系列
8.4.2 参数设置
以 LG XGT 系列 PLC 为例，说明 LG XGT/XGK/XGB 系列协议设备通讯设置。
1、PLC 软件设置
打开 PLC 软件，在以太网设置中将 PLC 的 IP 地址设为 192.168.6.10。
2、人机界面软件设置

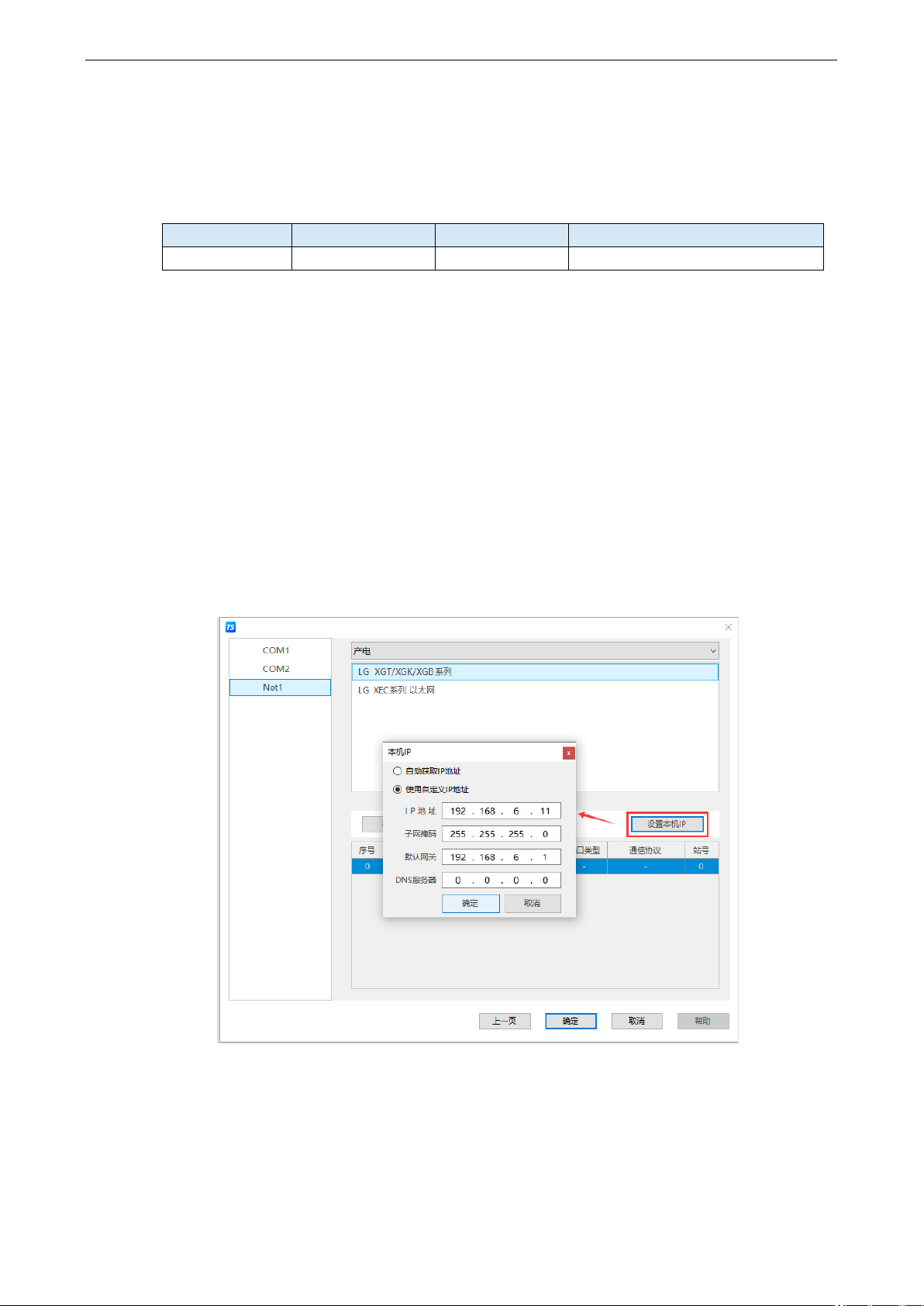

（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机
IP”中设置人机界面使用 IP 地址，只要不和网络中其他 IP 冲突即可，本例中 PLC 站号为
192.168.6.10，自身设备可设为 192.168.6.11；
（2）选中“Net1”，单击下拉按钮，在品牌列表中选择“产电”：
