TS 系列人 机界面用户手册 [ 通 讯篇 ] 9 丰炜 PLC 连接说明 157 PLC 地址类型 可操作范围 对象类型 说明 M 0~9255 W ord/ DW ord 作为寄存器使用 S 0~999 W ord/ DW ord 作为寄存器使用
TS 系列人机界面用户手册[通讯篇] 9 丰炜 PLC 连接说明
156
3、CPU 单元直接连接，通过 RS485 通讯扩展卡连接方式
（1）RS422 连接
（图 3）
（2）RS485 连接
（图 4）
9.1.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
X
0~777
Bit
输入
Y
0~777
Bit
输出
M
0~9255
Bit
内部辅助继电器
S
0~999
Bit
特殊辅助继电器
TSTATUS
0~255
Bit
定时器状态
CSTATUS
0~255
Bit
计数器状态
TCOIL
0~255
Bit
定时器线圈
CCOIL
0~255
Bit
计数器线圈
C16
0~199
Word
16 位计数器
C32
200~255
DWord
32 位计数器
D
0~9255
Word/ DWord
数据存储器
TW
0~255
Word/ DWord
定时器
X
0~777
Word/ DWord
作为寄存器使用
Y
0~777
Word/ DWord
作为寄存器使用
TS 系列人机界面用户手册[通讯篇] 9 丰炜 PLC 连接说明
157
PLC 地址类型
可操作范围
对象类型
说明
M
0~9255
Word/ DWord
作为寄存器使用
S
0~999
Word/ DWord
作为寄存器使用
TS 系列人机界面用户手册[通讯篇] 9 丰炜 PLC 连接说明
158

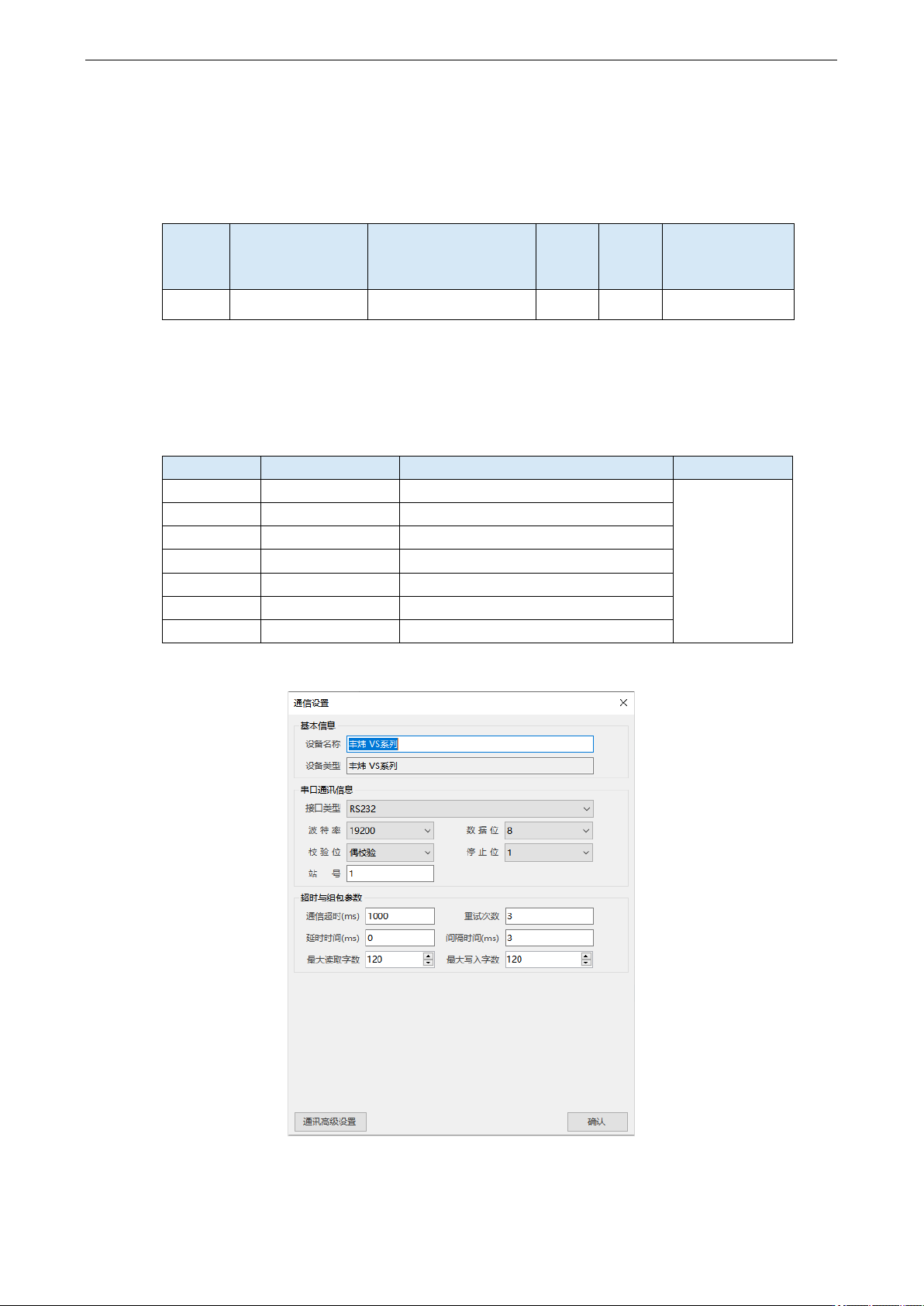

9.2 丰炜 VS 系列
9.2.1 设备类型
系列名
CPU 单元
连接模组
通讯
类型
电缆
制作
在 TouchWin
Pro 中 PLC 型号
选项
VS
VS1/2/M/3
CPU 直接连接
RS232
图 1
丰炜 VS 系列
9.2.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
丰炜 VS 系列
无
通讯口类型
RS232
RS232/RS485/RS422
数据位
8
停止位
1
校验
偶校验
波特率
19200
站号
1
丰炜 VS 系列协议默认通讯参数：
