TS 系列人机界面用户手册[通讯篇] 9 丰炜 PLC 连接说明
160
3、CPU 单元直接连接，通过 RS485 通讯扩展卡连接方式：
（1）RS422 连接
（图 3）
（2）RS485 连接
（图 4）
9.2.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
X
0~377
Bit
输入
Y
0~377
Bit
输出
M
0~8191
Bit
内部辅助继电器
S
0~4095
Bit
特殊辅助继电器
TSTATUS
0~511
Bit
定时器状态
CSTATUS
0~255
Bit
计数器状态
TCOIL
0~255
Bit
定时器线圈
CCOIL
0~255
Bit
计数器线圈
M
9000~9511
Bit
特殊辅助继电器
C16
0~199
Word
16 位计数器
C32
200~255
DWord
32 位计数器
D
0~8999
Word/ DWord
数据存储器
T
0~511
Word/ DWord
定时器
C
0~199
Word/ DWord
作为寄存器使用
R
0~23999
Word/ DWord
作为寄存器使用
TS 系列人机界面用户手册[通讯篇] 10 欧姆龙 PLC 连接说明
161
10 欧姆龙 PLC 连接说明
本章主要介绍触摸屏与欧姆龙 PLC 通讯设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
10.1 欧姆龙 CP/CJ/CS 系列
10.1.1 设备类型
系列名
CPU 单元
连接模组
通讯
类型
电缆
制作
在 TouchWin
Pro 中 PLC 型号
选项
CP 系列
CP1E-30N
CP1H
CP1L
CPU 单元直接连接
RS232
图 1
欧姆龙
CP/CJ/CS
系列
模块 CP1W-CIF11
RS485
图 2
模块 CP1W-CIF11
RS422
图 3
CJ 系列
CJ1
CJ1G-CPU44
CJ1G-CPU45
CJ2M-CPU11
CPU 单元直接连接
RS232
图 1
CS1 系
列
CS1H-
CPU63/64/65/66/67
CS1G-CPU42/43/44/45
CS1G-CPU42H
CS1G-CPU43H
CS1G-CPU44H
CS1G-CPU45H
CS1H-CPU63H
CS1H-CPU64H
CS1H-CPU65H
CS1H-CPU66H
CS1H-CPU67H
CPU 单元直接连接
RS232
图 1
TS 系列人机界面用户手册[通讯篇] 10 欧姆龙 PLC 连接说明
162

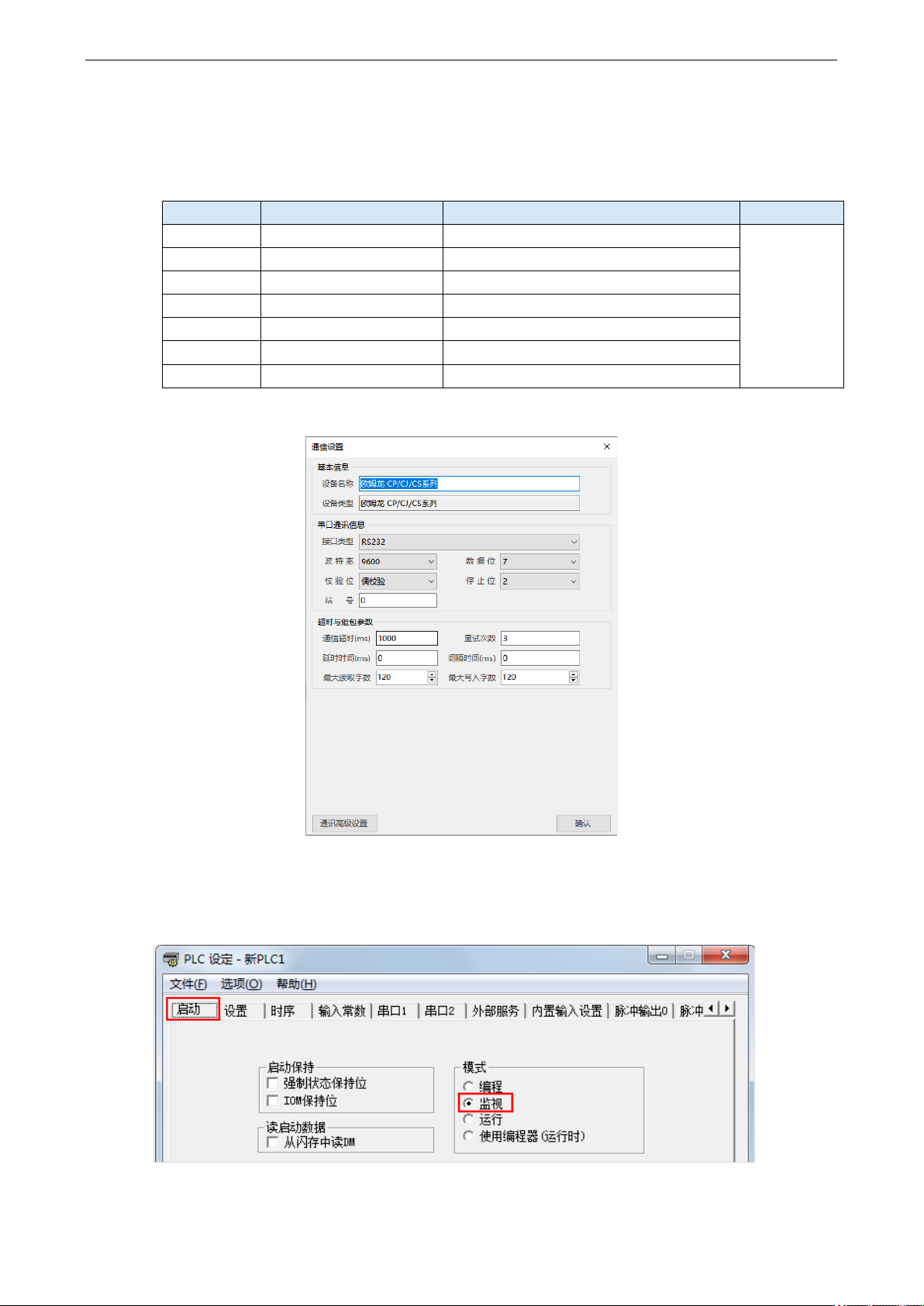

10.1.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
欧姆龙 CP/CJ/CS 系列
欧姆龙 CP/CJ/CS 系列
无
通讯口类型
RS232
RS232/RS485
数据位
7
停止位
2
校验
偶校验
波特率
9600
9600/19200/38400/57600/115200
站号
0
0~255
OMRON PLC CP/CJ/CS 和 CPM/CQM 系列协议默认通讯参数：
2、PLC 设置
以欧姆龙 CP1H 为例，说明 PLC 通讯参数的设置，如下：
