TS 系列人机界面用户手册[通讯篇] 10 欧姆龙 PLC 连接说明
162
10.1.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
欧姆龙 CP/CJ/CS 系列
欧姆龙 CP/CJ/CS 系列
无
通讯口类型
RS232
RS232/RS485
数据位
7
停止位
2
校验
偶校验
波特率
9600
9600/19200/38400/57600/115200
站号
0
0~255
OMRON PLC CP/CJ/CS 和 CPM/CQM 系列协议默认通讯参数：
2、PLC 设置
以欧姆龙 CP1H 为例，说明 PLC 通讯参数的设置，如下：
TS 系列人机界面用户手册[通讯篇] 10 欧姆龙 PLC 连接说明
163
启动项中 PLC 启动模式设定为监控（Monitor）；
在串口 1 的设置里面应该设置成 HOST LINK，改变该设置时不要断电；
作画面时欧姆龙的缺省站号是 0，不是 1；
在 PLC 本体上选择 DIP4 号开关为 OFF 状态，这样串口 1 才是 SETUP 状态
的。
10.1.3 电缆制作
1、使用 CPU 本体的 RS232 时，电缆制作图如下所示：
（图 1）
TS 系列人机界面用户手册[通讯篇] 10 欧姆龙 PLC 连接说明
164

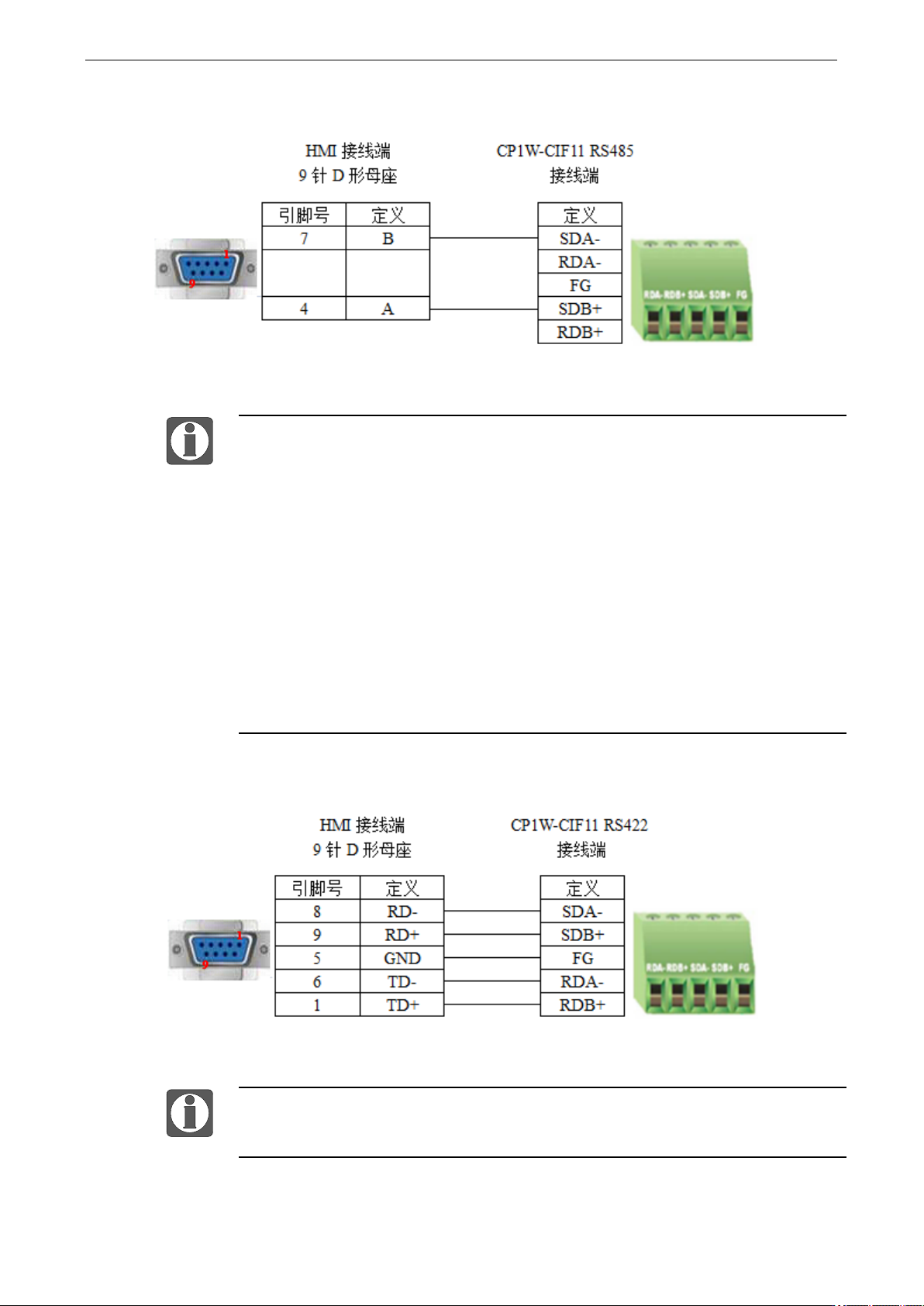

2、通过模块 CP1W-CIF11 RS485 时，电缆制作图如下所示：
（图 2）
OMRON PLC 使用通讯模块 CPIW-CIF11 通讯时，可设置拨码开关对通讯方式
进行设置：
DIP 1：终端电阻的选择，OFF 不使用终端电阻，ON 使用终端电阻；
DIP 2：2 线或 4 线选择，OFF 4 线（RS422），ON 2 线（RS485），必须
和 DIP 3 设置一致；
DIP 3：2 线或 4 线选择，OFF 4 线（RS422），ON 2 线（RS485），必须
和 DIP 2 设置一致；
DIP 4：未使用；
DIP 5：用于 RD 的 RS 控制选择，OFF 禁用 RS 控制，ON 启用 RS 控制；
DIP 6：用于 SD 的 RS 控制选择，OFF 禁用 RS 控制，ON 启用 RS 控制；
具体请参考 OMRON PLC 硬件手册相关说明。
OMRON PLC 使用通讯模块 CPIW-CIF11 RS485 通讯时，DIP 1 置 OFF，DIP
2/3/5/6 置 ON，DIP 4 ON/OFF 均可。
3、通过模块 CP1W-CIF11 RS422 时，电缆制作图如下所示：
（图 3）
OMRON PLC 使用通讯模块 CPIW-CIF11 RS422 通讯时，DIP 1/2/3/5/6 置 OFF，DIP
4 ON/OFF 均可。
