TS 系列人机界面用户手册[通讯篇] 10 欧姆龙 PLC 连接说明
166
10.2 欧姆龙以太网
10.2.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin 中 PLC 型号选
项
CP 系
列
CP1H
通讯模块
CP1W-CIF41
RJ45
图 1 或图 2
欧姆龙（Fins TCP）
欧姆龙（Fins UDP）
CP1L-E
CPU 直连
10.2.2 参数设置
以 CP1L-E 系列 PLC 为例，说明 Omron（FinsTCP）协议设备通讯设置。
一、PLC 软件设置
打开 PLC 软件，配置网络模块，通讯默认 IP 地址为 192.168.250.1，端口号默认为 9600，本例为
在此默认参数下进行通讯。
PLC 中若修改了 IP 地址，“FINS 节点号”也要一起改变，否则会通讯失败。
TS 系列人机界面用户手册[通讯篇] 10 欧姆龙 PLC 连接说明
167
二、人机界面软件设置
（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机
IP”中，IP 地址：人机界面的 IP 地址，只要不和网络中其他 IP 冲突即可，本例中 PLC 的
IP 为 192.168.250.1，自身设备可设为 192.168.250.10；
（2）选中“Net1”，在 PLC 型号下拉选框中选择“欧姆龙”，根据 PLC 设置选择选择“欧姆龙
(FinsTCP)”或者“欧姆龙(FinsUDP)”，点“新建设备”：

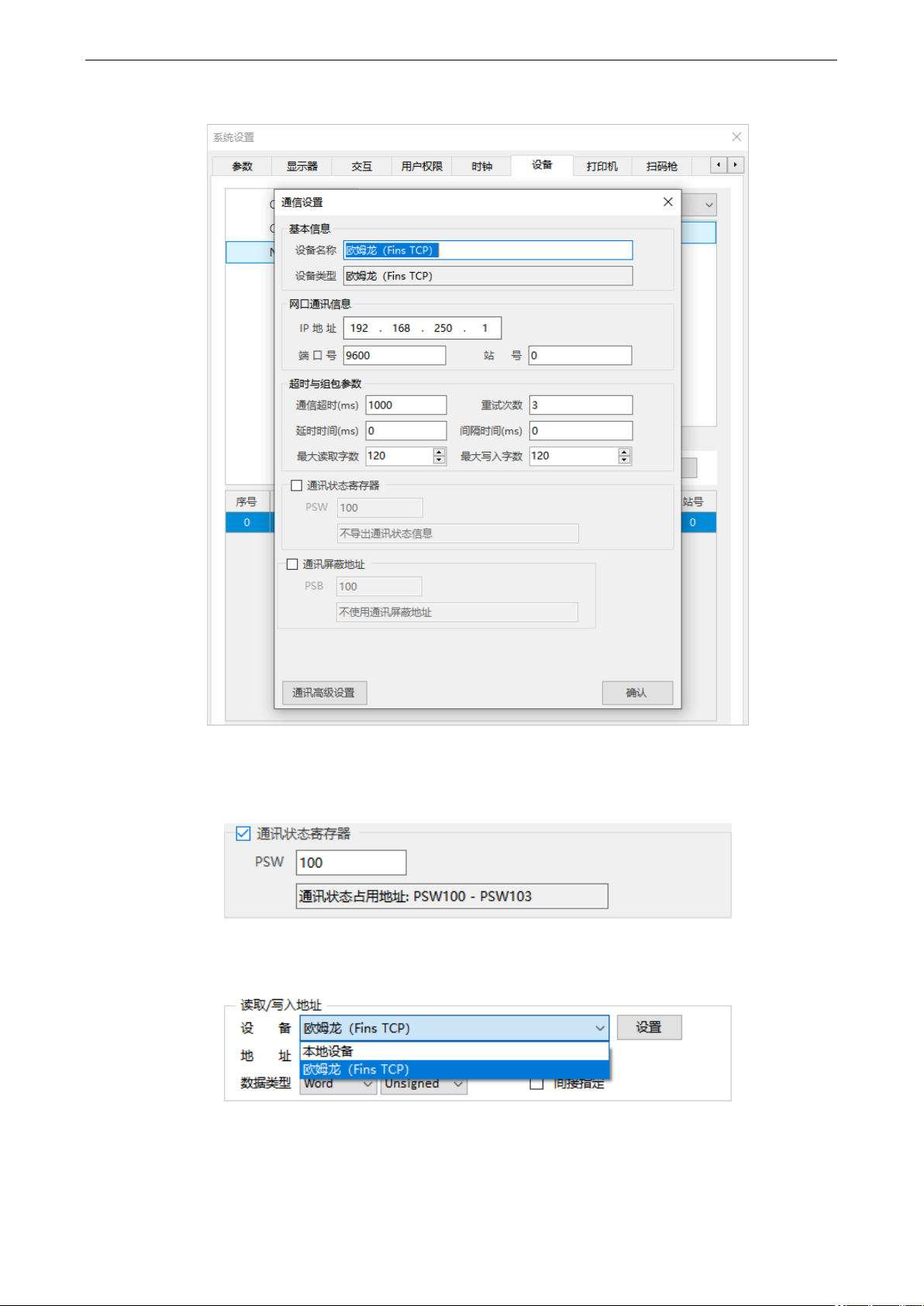

（3）设备名称设为“欧姆龙(FinsTCP)”，此 IP 地址为欧姆龙 PLC 的 IP 地址，端口号为 PLC 软
TS 系列人机界面用户手册[通讯篇] 10 欧姆龙 PLC 连接说明
168
件中设置的“本站端口号”（十进制）：
（4）通讯参数的设置，默认即可输出通讯状态：勾选“输出通讯状态”，PSW 设为 100，择
PSW100~PSW103，分别为通讯成功次数、通讯错误次数、通讯超时次数、通讯失败站号，
这个输出通讯状态地址客户可以自行设置；
（5）设置完成后，单击“确认”，结束设置，进入画面编辑界面；在画面放置一个数据输入部件，
在设备下拉条中，选择相应的设备“欧姆龙(FinsTCP)”：
10.2.3 电缆制作
RJ45 直连线（Straight Through Cable）（接 HUB）或 RJ45 交叉线（Crossover Cable）：
