TS 系列人机界面用户手册[通讯篇] 10 欧姆龙 PLC 连接说明
171
4. 新建 txt，粘贴文档，然后文件另存为生成对应标签文档。
5. HMI 软件中选择 OMRON Ethernet/IP （NJ/NX 系列） 协议，创建后导入标签。
二、人机界面软件设置
（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机
IP”中，IP 地址：人机界面的 IP 地址，只要不和网络中其他 IP 冲突即可，本例中 PLC 的
IP 为 192.168.6.30，自身设备可设为 192.168.6.2；
（2）选中“Net1”，在 PLC 型号下拉选框中选择“欧姆龙”，根据 PLC 设置选择选择“欧姆龙
NJ/NX 系列(EtherNet/IP)”，点“新建设备”：
TS 系列人机界面用户手册[通讯篇] 10 欧姆龙 PLC 连接说明
172
（3）设备名称设为“欧姆龙 NJ/NX 系列”，此 IP 地址为欧姆龙 PLC 的 IP 地址，端口号为 PLC
软件中设置的“本站端口号”（十进制）：

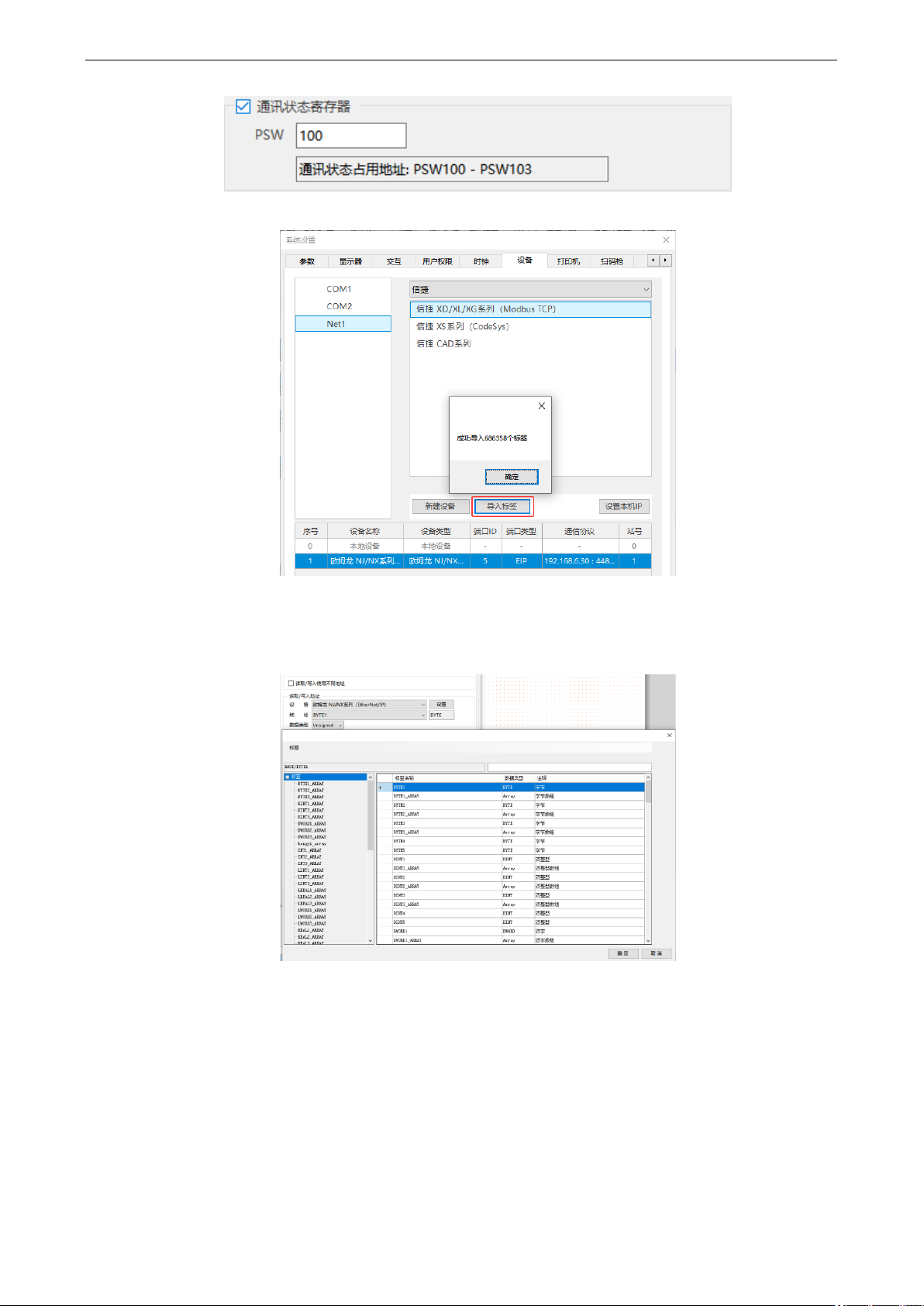

（4）通讯参数的设置，默认即可输出通讯状态：勾选“输出通讯状态”，PSW 设为 100，择
PSW100~PSW103，分别为通讯成功次数、通讯错误次数、通讯超时次数、通讯失败站号，
这个输出通讯状态地址客户可以自行设置；
TS 系列人机界面用户手册[通讯篇] 10 欧姆龙 PLC 连接说明
173
（5）导入上述 PLC 软件操作导出的标签。
（6）设置完成后，单击“确认”，结束设置，进入画面编辑界面；在画面放置一个数据输入部件，
在设备下拉条中，选择相应的设备“欧姆龙 NJ/NX 系列(EtherNet/IP)”：
（7）函数功能块增加 EIP 标签函数：TagRead/TagWrite/TagReadString/TagWriteString；具体操作
说明参见《TouchWin Pro 编辑软件用户手册》章节 6-2-5-24、6-2-5-24。
10.3.3 电缆制作
RJ45 直连线（Straight Through Cable）（接 HUB）或 RJ45 交叉线（Crossover Cable）：
