TS 系列人机界面用户手册[通讯篇] 10 欧姆龙 PLC 连接说明
172
（3）设备名称设为“欧姆龙 NJ/NX 系列”，此 IP 地址为欧姆龙 PLC 的 IP 地址，端口号为 PLC
软件中设置的“本站端口号”（十进制）：
（4）通讯参数的设置，默认即可输出通讯状态：勾选“输出通讯状态”，PSW 设为 100，择
PSW100~PSW103，分别为通讯成功次数、通讯错误次数、通讯超时次数、通讯失败站号，
这个输出通讯状态地址客户可以自行设置；
TS 系列人机界面用户手册[通讯篇] 10 欧姆龙 PLC 连接说明
173
（5）导入上述 PLC 软件操作导出的标签。
（6）设置完成后，单击“确认”，结束设置，进入画面编辑界面；在画面放置一个数据输入部件，
在设备下拉条中，选择相应的设备“欧姆龙 NJ/NX 系列(EtherNet/IP)”：
（7）函数功能块增加 EIP 标签函数：TagRead/TagWrite/TagReadString/TagWriteString；具体操作
说明参见《TouchWin Pro 编辑软件用户手册》章节 6-2-5-24、6-2-5-24。

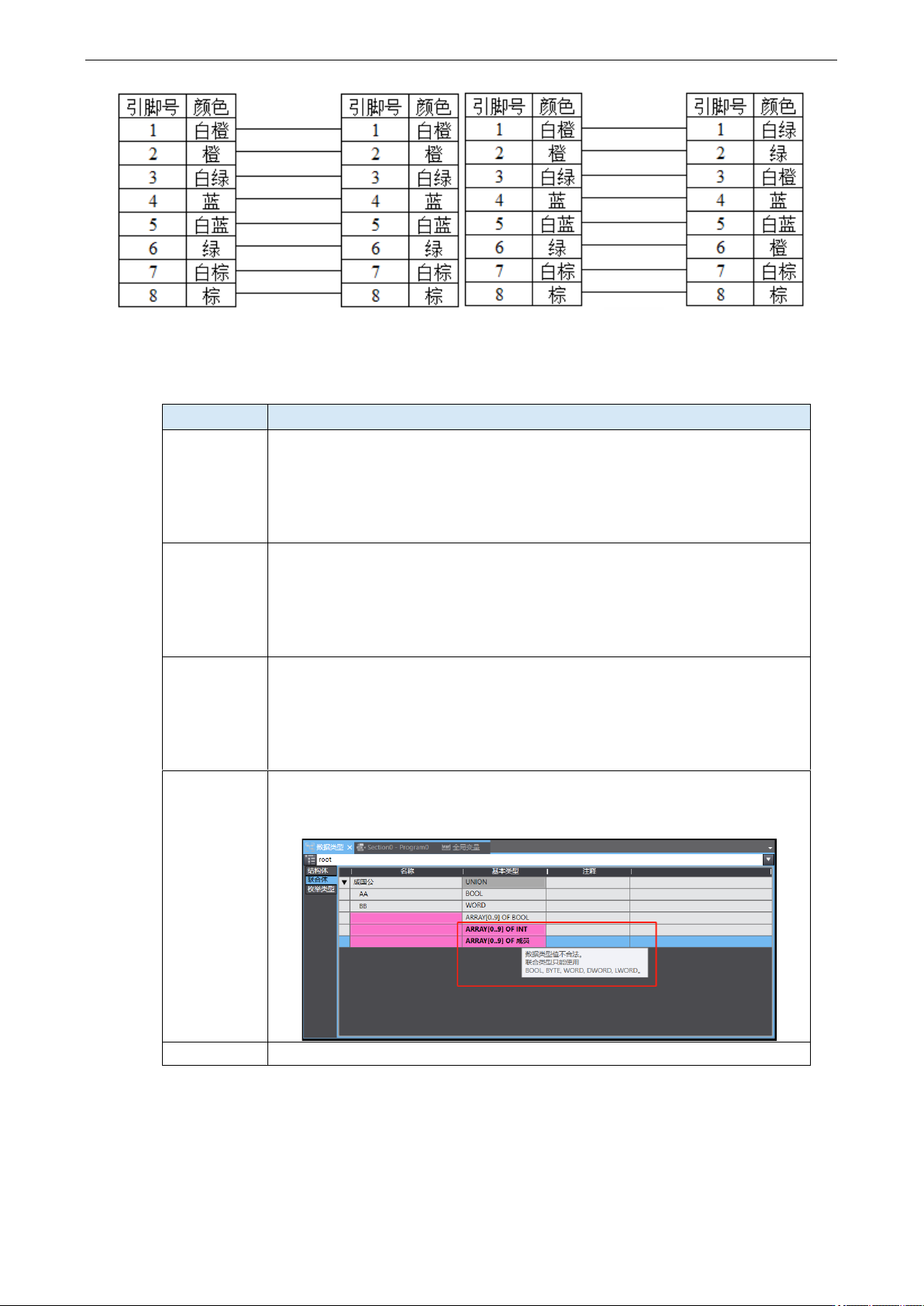

10.3.3 电缆制作
RJ45 直连线（Straight Through Cable）（接 HUB）或 RJ45 交叉线（Crossover Cable）：
TS 系列人机界面用户手册[通讯篇] 10 欧姆龙 PLC 连接说明
174
（图 1） （图 2）
10.3.4 自定义数据类型
数据类型
说明
数组
最多支持三维数组；
元素类型支持所有基础数据类型
（BOOL,BYTE,WORD,DWORD,LWORD,SINT,USINT,INT,UINT,DINT,UDI
NT,LINT,ULINT,REAL,LREAL,STRING,TIME,DATE,TIME_OF_DAY,DAT
E_AND_TIME)
结构体
支持所有基础数据类型；
元素类型支持所有基础数据类型
（BOOL,BYTE,WORD,DWORD,LWORD,SINT,USINT,INT,UINT,DINT,UDI
NT,LINT,ULINT,REAL,LREAL,STRING,TIME,DATE,TIME_OF_DAY,DAT
E_AND_TIME)；
结构体数组
支持；
元素类型支持所有基础数据类型
（BOOL,BYTE,WORD,DWORD,LWORD,SINT,USINT,INT,UINT,DINT,UDI
NT,LINT,ULINT,REAL,LREAL,STRING,TIME,DATE,TIME_OF_DAY,DAT
E_AND_TIME);
联合体
支持；
欧姆龙软件限制联合体只支持“BOOL,BYTE WORD,DWORD,LWORD”这
四个类型。
枚举
不支持
