TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
175
11 汇川 PLC 连接说明
本章主要介绍触摸屏与汇川 PLC 通讯设备的连接说明。
信捷TS系列触摸屏最高支持187.5K波特率。
在通讯过程中，请勿带电插拔电缆，否则容易导致设备串口损坏。
触摸屏软件版本升级，通讯协议设备地址范围会有部分变动，以软件中设备地
址范围为准。
11.1 汇川 H1U/H2U 系列
11.1.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中
PLC 型号选项
H1U 系列
H1U-0806MR/T
H1U-1410MR/T
H1U-1614MR/T
CPU
直接连接
RS422
图 1
三菱 FX 系列
RS485
图 2
H2U 系列
H2U-1616MR/T
H2U-2416MR/T
H2U-3624MR/T
RS422
图 1
RS485
图 2
11.1.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
三菱 FX 系
列
三菱 FX 系列/MODBUS RTU（显示器为 Master）
/MODBUS ASCII（显示器为 Master）
无
数据位
7
停止位
1
校验
偶校验
波特率
9600
站号
1
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
176

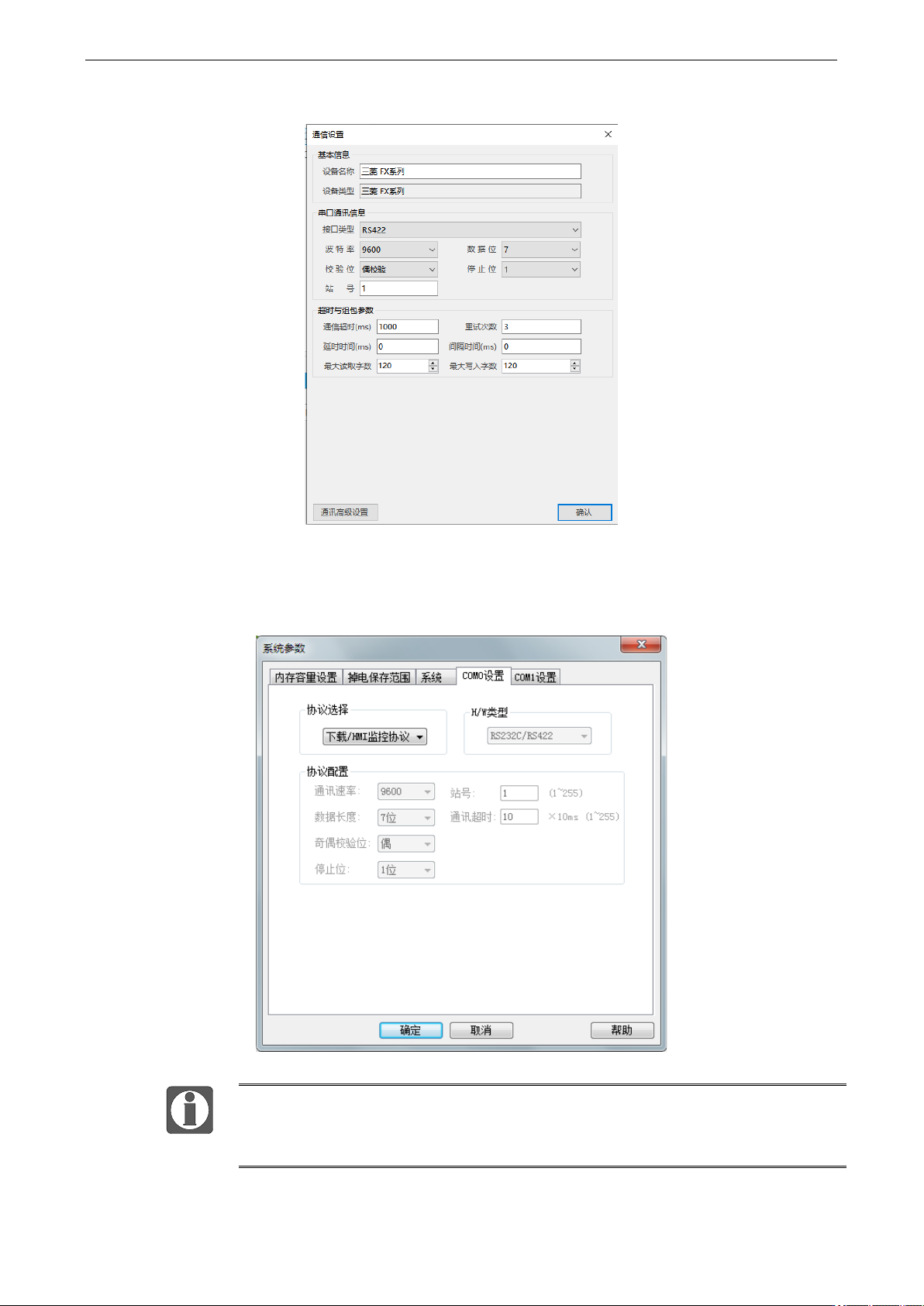

汇川 H1U/2U 系列 PLC 使用三菱 FX 系列协议默认通讯参数：
2、PLC 设置
（1）COM0 设置
将 JP0 短接，代表使用 COM0 RS422（mini DIN8 圆形母座）；将 JP0 短接，在程
序中设置 D8116 为 H01，下载程序，再将 JP0 断开，重新上电，代表使用 COM0
RS485（螺丝端子）。
