TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
178
2、H1U/2U 系列 PLC 使用 RS485 时，电缆制作图如下所示：
（图 2）
11.1.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
X
0~177
Bit
输入
Y
0~177
Bit
输出
M
0~8255
Bit
内部辅助继电器
S
0~999
Bit
步进继电器
T
0~255
Bit
定时器
C
0~255
Bit
计数器
C16
0~199
Word/DWord
16 位计数器
C32
200~255
DWord
32 位计数器
D
0~8255
Word/DWord
数据存储器
T
0~255
Word/DWord
定时器
X
0~177
Word/DWord
作为数据寄存器用
Y
0~177
Word/DWord
作为数据寄存器用
M
0~8255
Word/DWord
作为数据寄存器用
S
0~999
Word/DWord
作为数据寄存器用
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
179
11.2 汇川 H3U 系列
11.2.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中 PLC 型号选项
H3U 系列
H3U-3232MR/T
H3U-3624MR/T
H3U-1616MR/T-XP
H3U-2416MR/T-XP
CPU
直接连接
RS422
图 1
汇川 H3U
（ModbusRTU）
RS485
图 2
11.2.2 参数设置
HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
汇川 H3U
（ModbusRTU
）
汇川 H3U（ModbusRTU）/MODBUS RTU（显
示器为 Master）
无
数据位
7
停止位
1
校验
偶校验
波特率
9600
站号
1
汇川 H3U 系列 PLC 使用汇川 H3U 系列协议默认通讯参数：
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
180

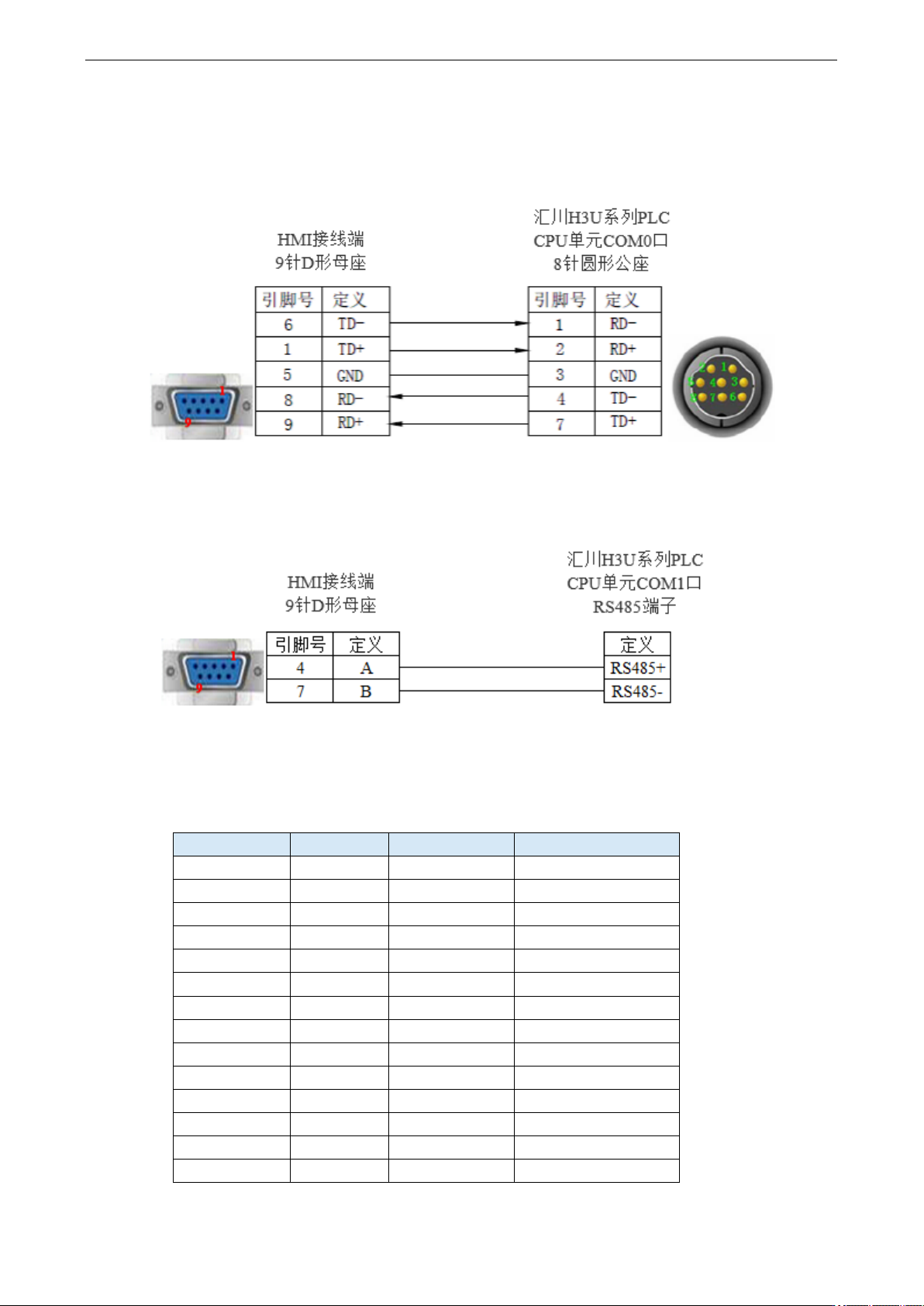

11.2.3 电缆制作
1、H3U 系列 PLC 使用 RS422 时，电缆制作图如下所示：
（图 1）
2、H3U 系列 PLC 使用 RS485 时，电缆制作图如下所示：
（图 2）
11.2.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
X
0~255
Bit
输入
Y
0~255
Bit
输出
M
0~7679
Bit
内部辅助继电器
M8xxx
0~511
Bit
特殊继电器
S
0~4095
Bit
状态继电器
SM
0~1023
Bit
系统继电器
T
0~511
Bit
定时器
C
0~255
Bit
计数器
D
0~8511
Word/DWord
数据存储器
SD
0~1023
Word/DWord
系统存储器
R
0~32767
Word/DWord
文件存储器
C16
0~199
Word/DWord
16 位计数器
C32
200~255
DWord
32 位计数器
T
0~511
Word/DWord
定时器
