TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
180
11.2.3 电缆制作
1、H3U 系列 PLC 使用 RS422 时，电缆制作图如下所示：
（图 1）
2、H3U 系列 PLC 使用 RS485 时，电缆制作图如下所示：
（图 2）
11.2.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
X
0~255
Bit
输入
Y
0~255
Bit
输出
M
0~7679
Bit
内部辅助继电器
M8xxx
0~511
Bit
特殊继电器
S
0~4095
Bit
状态继电器
SM
0~1023
Bit
系统继电器
T
0~511
Bit
定时器
C
0~255
Bit
计数器
D
0~8511
Word/DWord
数据存储器
SD
0~1023
Word/DWord
系统存储器
R
0~32767
Word/DWord
文件存储器
C16
0~199
Word/DWord
16 位计数器
C32
200~255
DWord
32 位计数器
T
0~511
Word/DWord
定时器
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
181

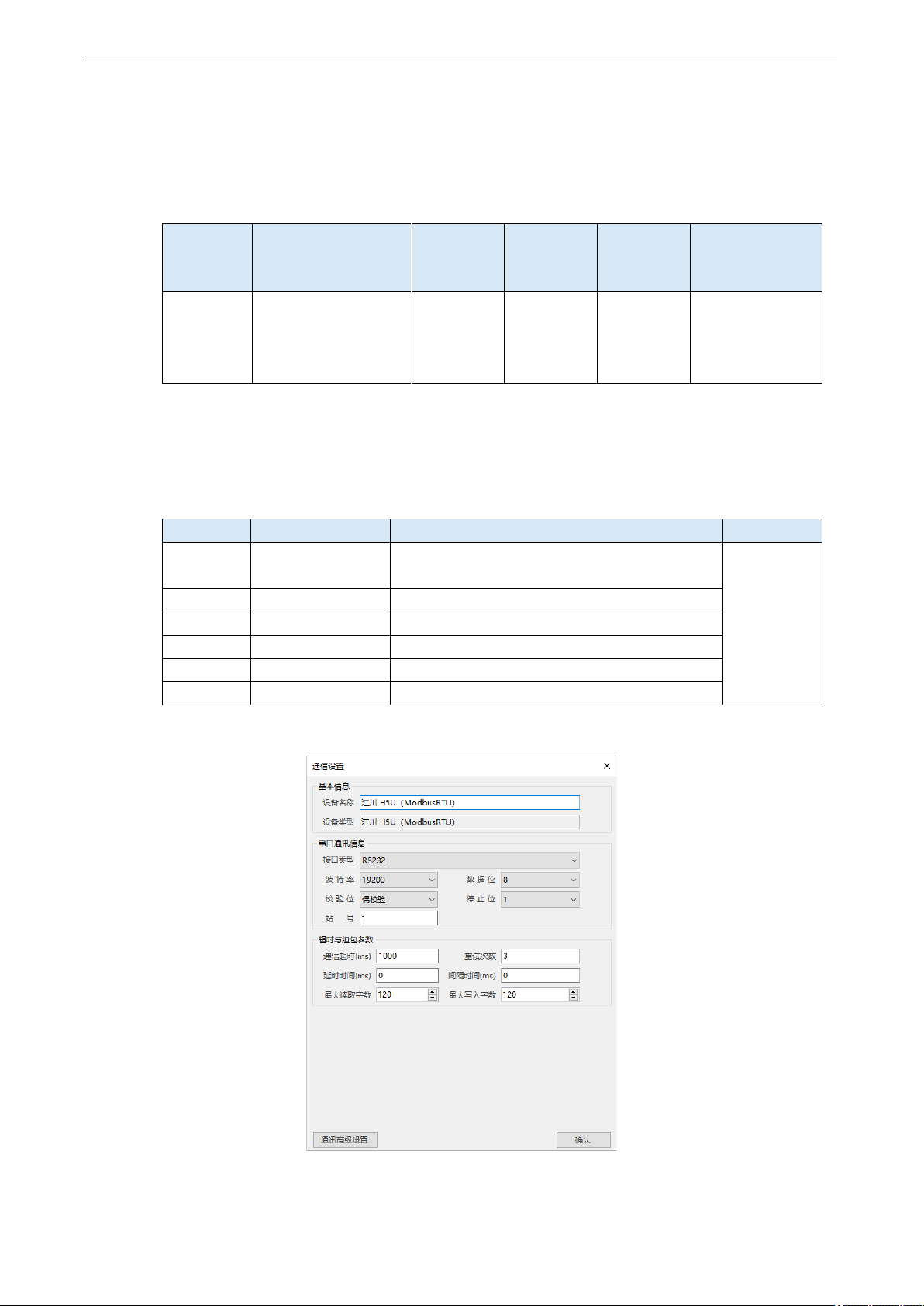

11.3 汇川 H5U 系列
11.3.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin
Pro 中 PLC 型号
选项
H5U 系列
H5U-1614MTD
H5U-1614MTD-A16
H5U-1614MTD-A8
H5U-1614MTD-A8S
CPU
直接连接
RS485
图 1
汇川 H5U
（ModbusRTU
）
11.3.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
汇川 H5U
（ModbusRTU）
汇川 H5U（ModbusRTU）/MODBUS RTU（显
示器为 Master）
无
数据位
8
停止位
1
校验
偶校验
波特率
19200
站号
1
汇川 H5U 系列 PLC 使用汇川 H5U（ModbusRTU）协议默认通讯参数：
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
182

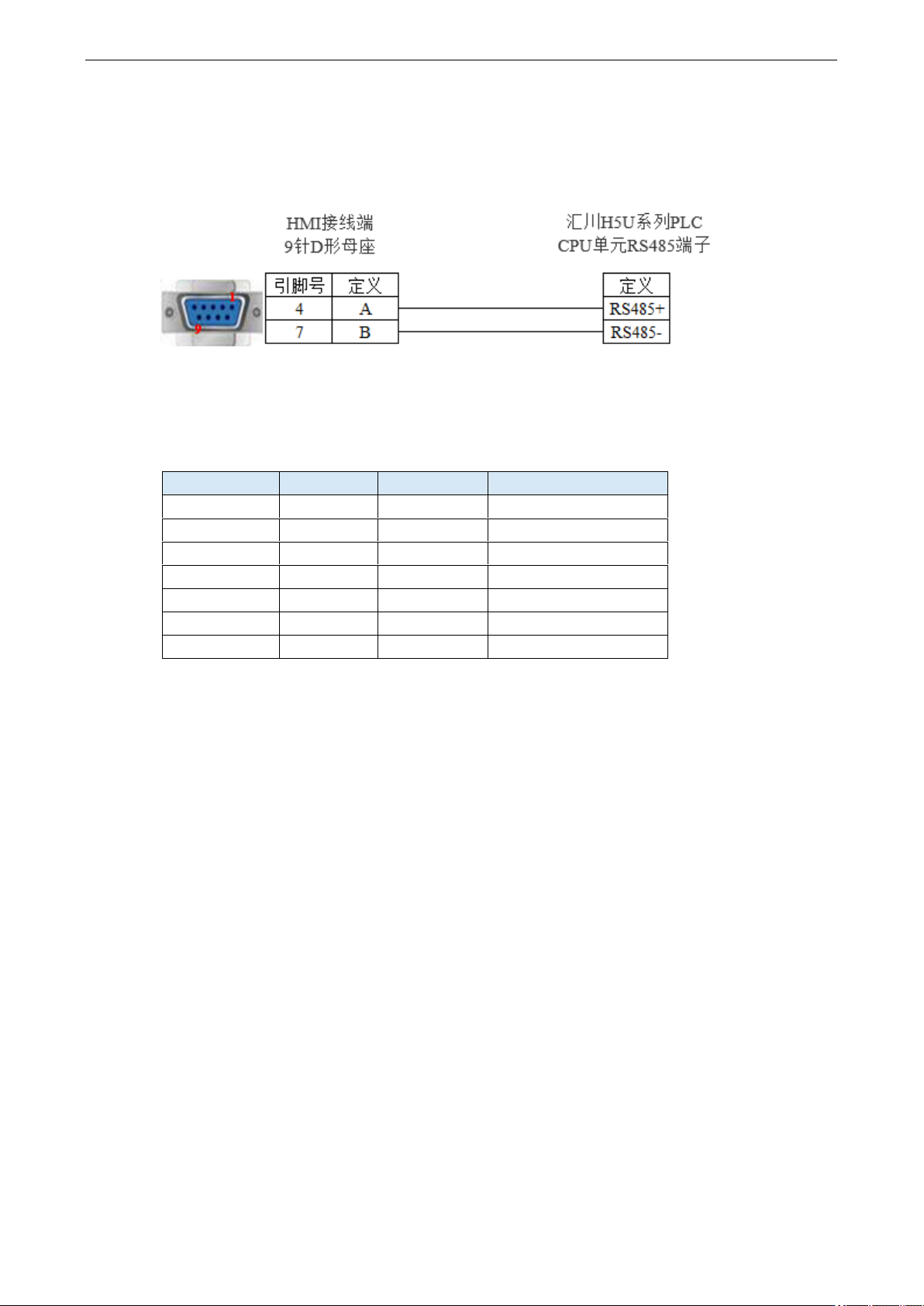

11.3.3 电缆制作
1、H5U 系列 PLC 使用 RS485 时，电缆制作图如下所示：
（图 1）
11.3.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
M
0~7999
Bit
内部辅助继电器
B
0~32768
Bit
扩展继电器
S
0~4095
Bit
步进继电器
X
0~1777
Bit
输入
Y
0~1777
Bit
输出
D
0~8000
Word/DWord
数据存储器
R
0~32768
Word/DWord
特殊存储器
