TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
185
PLC 地址类型
可操作范围
对象类型
说明
SM
0~7999
BIT
系统变量
SD
0~7999
Word/DWord
寄存器变量
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
186
11.5 汇川 Easy 系列（RS485）
11.5.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro 中
PLC 型号选项
汇川系列
Easy
CPU 直接连接
RS485
图 1
汇川 Easy Series
11.5.2 参数设置
1、HMI 设置
参数项
推荐设置
可选设置
注意事项
PLC 类型
汇川 Easy Series
汇川 Easy Series/MODBUS RTU（显示器为
Master）
无
数据位
8
停止位
1
校验
偶校验
波特率
19200
站号
1
汇川 Easy 系列 PLC 使用汇川 Easy Series 协议默认通讯参数：
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
187
11.5.3 电缆制作

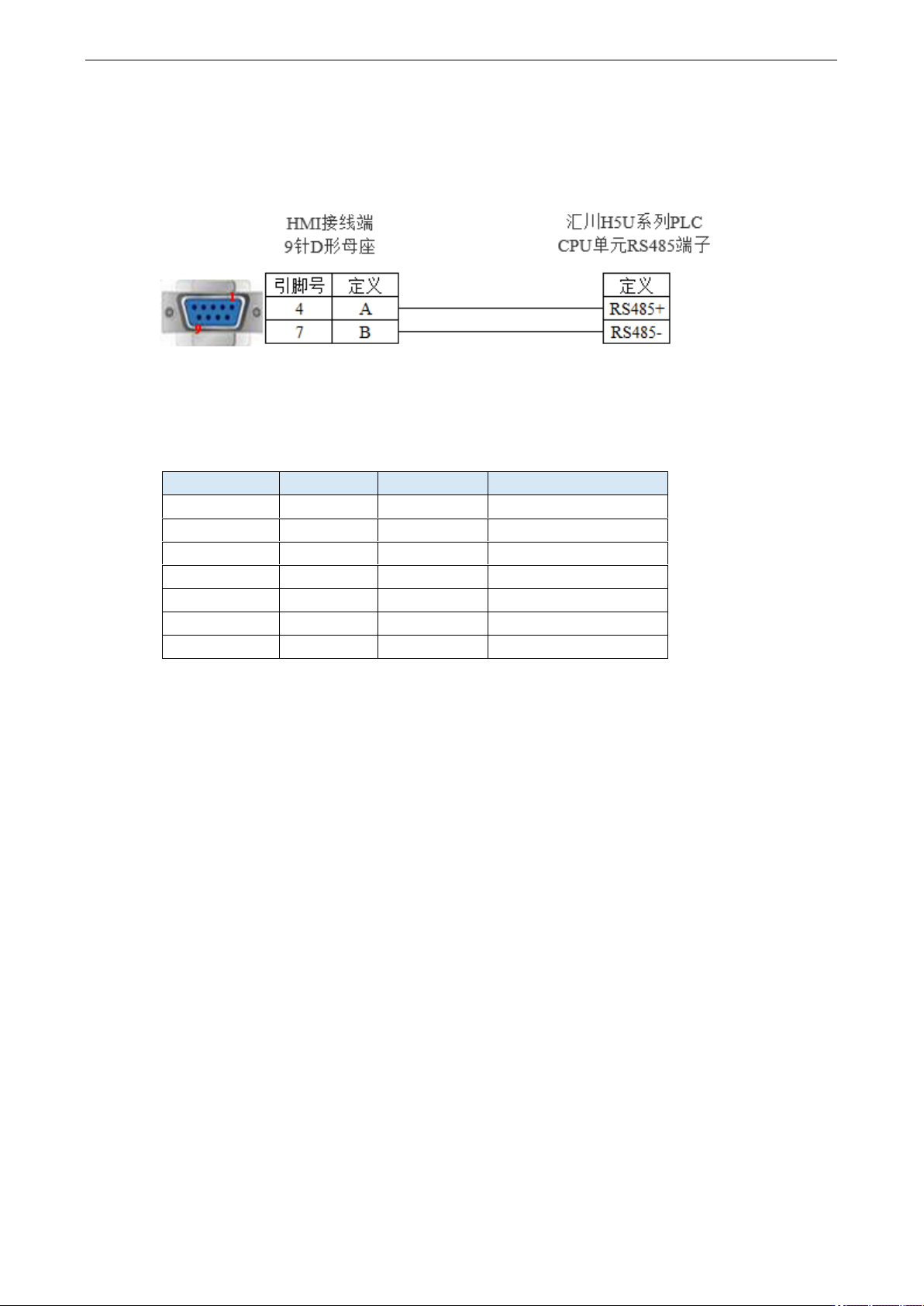

1、Easy 系列 PLC 使用 RS485 时，电缆制作图如下所示：
（图 1）
11.5.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
M
0~7999
Bit
内部辅助继电器
B
0~32768
Bit
扩展继电器
S
0~4095
Bit
步进继电器
X
0~1777
Bit
输入
Y
0~1777
Bit
输出
D
0~8000
Word/DWord
数据存储器
R
0~32768
Word/DWord
特殊存储器
