TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明

188

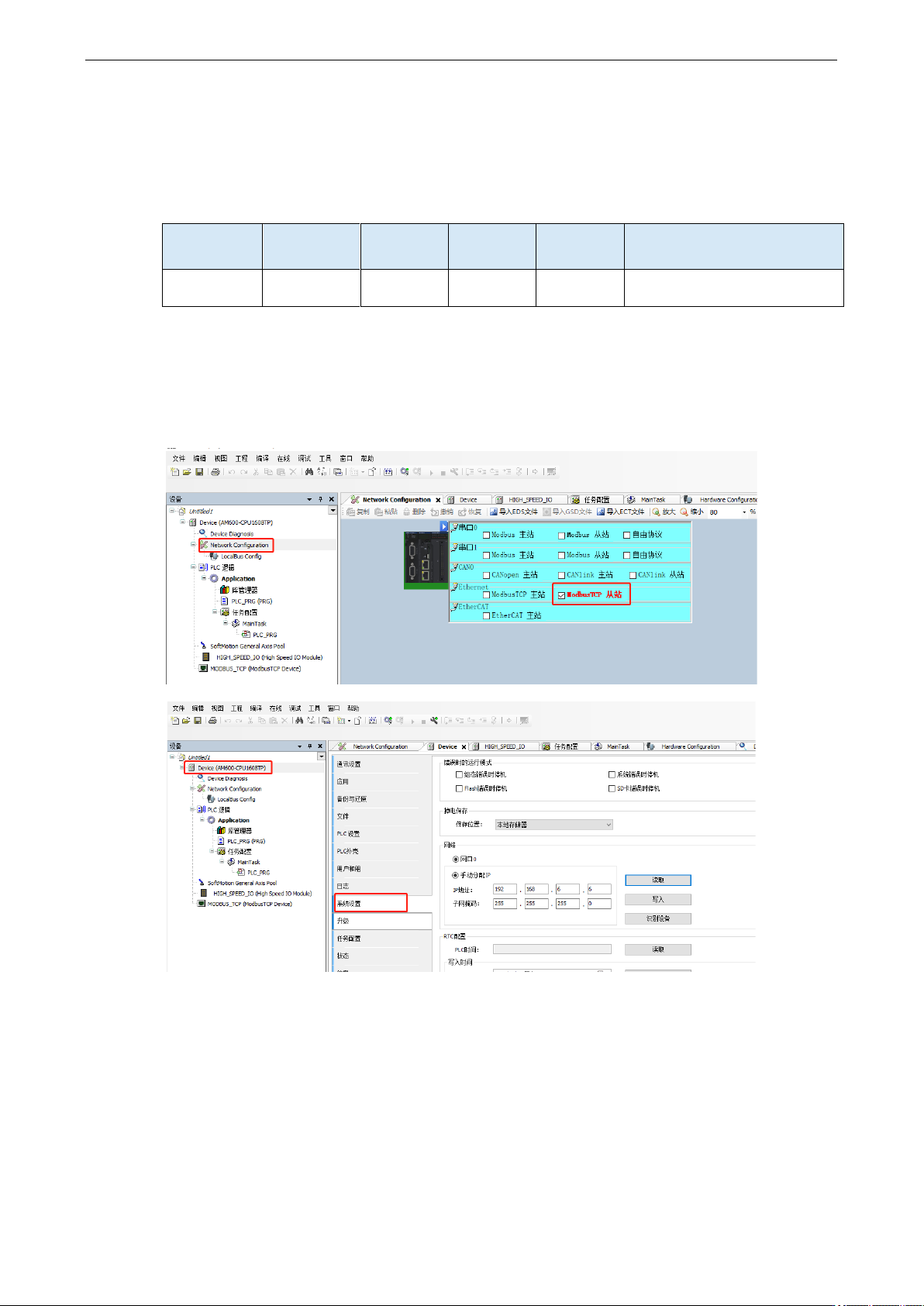

11.6 汇川 AM600 系列以太网

11.6.1 设备类型

系列名

CPU 单元

连接模组

通讯类型

电缆制作

在 TouchWin Pro 中

PLC 型号选项

AM600

CPU

RJ45

图 1

汇川 AM600 系列以太网

11.6.2 参数设置

1、PLC 设置通讯设置

2、人机界面软件设置

TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明

189

（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机

IP”中设置人机界面使用 IP 地址，只要不和网络中其他 IP 冲突即可；

（2）选中“Net1”，单击下拉按钮，在品牌列表中选择“汇川”：

（3）鼠标单击型号列表中的“汇川 AM600 系列以太网”，然后选择“新建设备”，在弹出的

通信设置窗口中设置通信参数，此 IP 地址为汇川 AM600 系列 PLC 的 IP 地址（可通过 PLC

软件设定），端口号为 PLC 软件中设置的“本站端口号”（十进制）；设置完成后点击“确

认”。

TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明

190

（4）勾选“通讯状态寄存器”，PSW 设为 100，择 PSW100~PSW103 分别为通讯成功次数、通

讯错误次数、通讯超时次数、通讯失败站号，这个通讯状态地址客户可以自行设置；

（5）设置完成后，单击“确定”，结束设置，进入画面编辑界面；在画面放置一个数据输入部件，
