TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
189

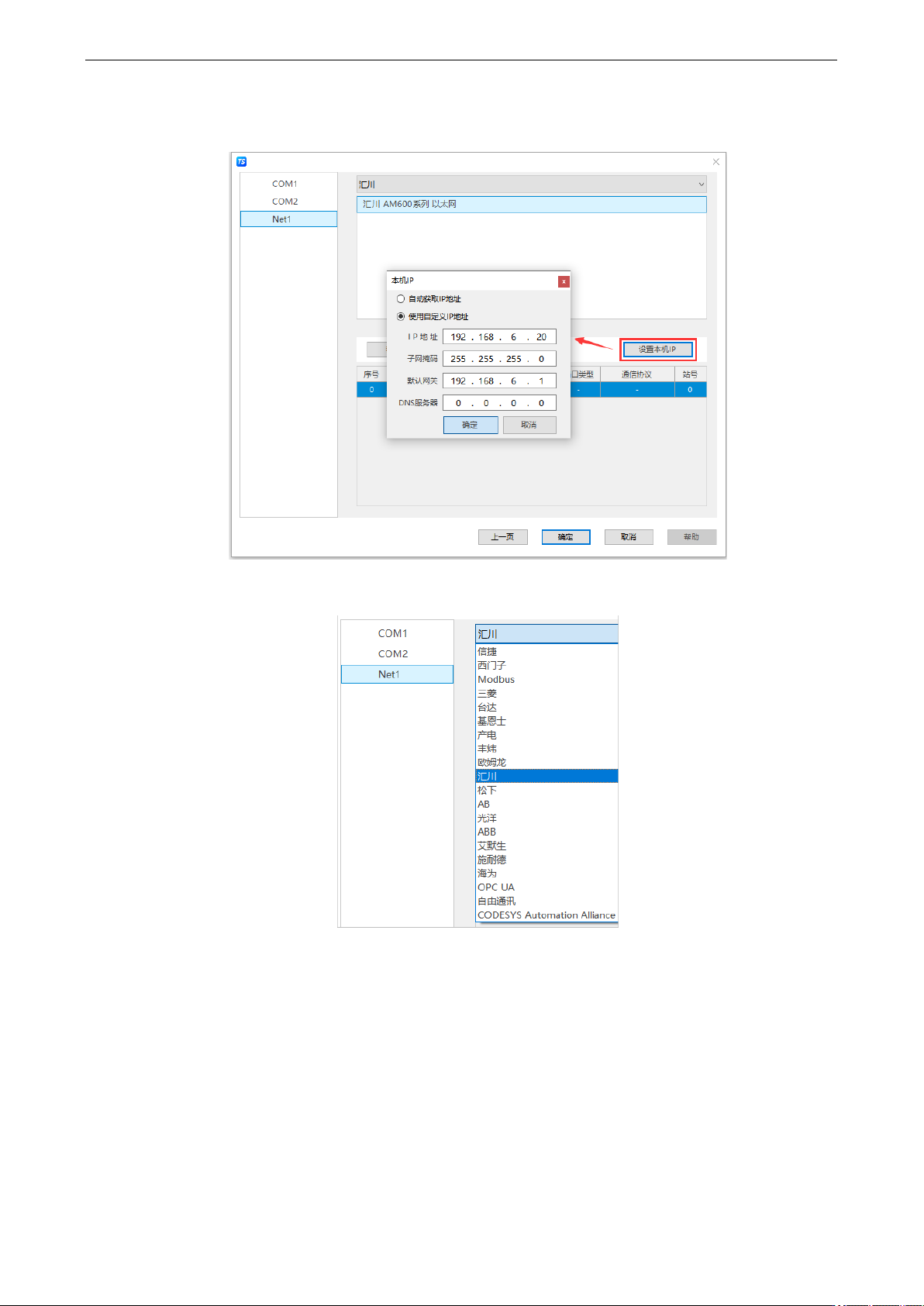

（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机
IP”中设置人机界面使用 IP 地址，只要不和网络中其他 IP 冲突即可；
（2）选中“Net1”，单击下拉按钮，在品牌列表中选择“汇川”：

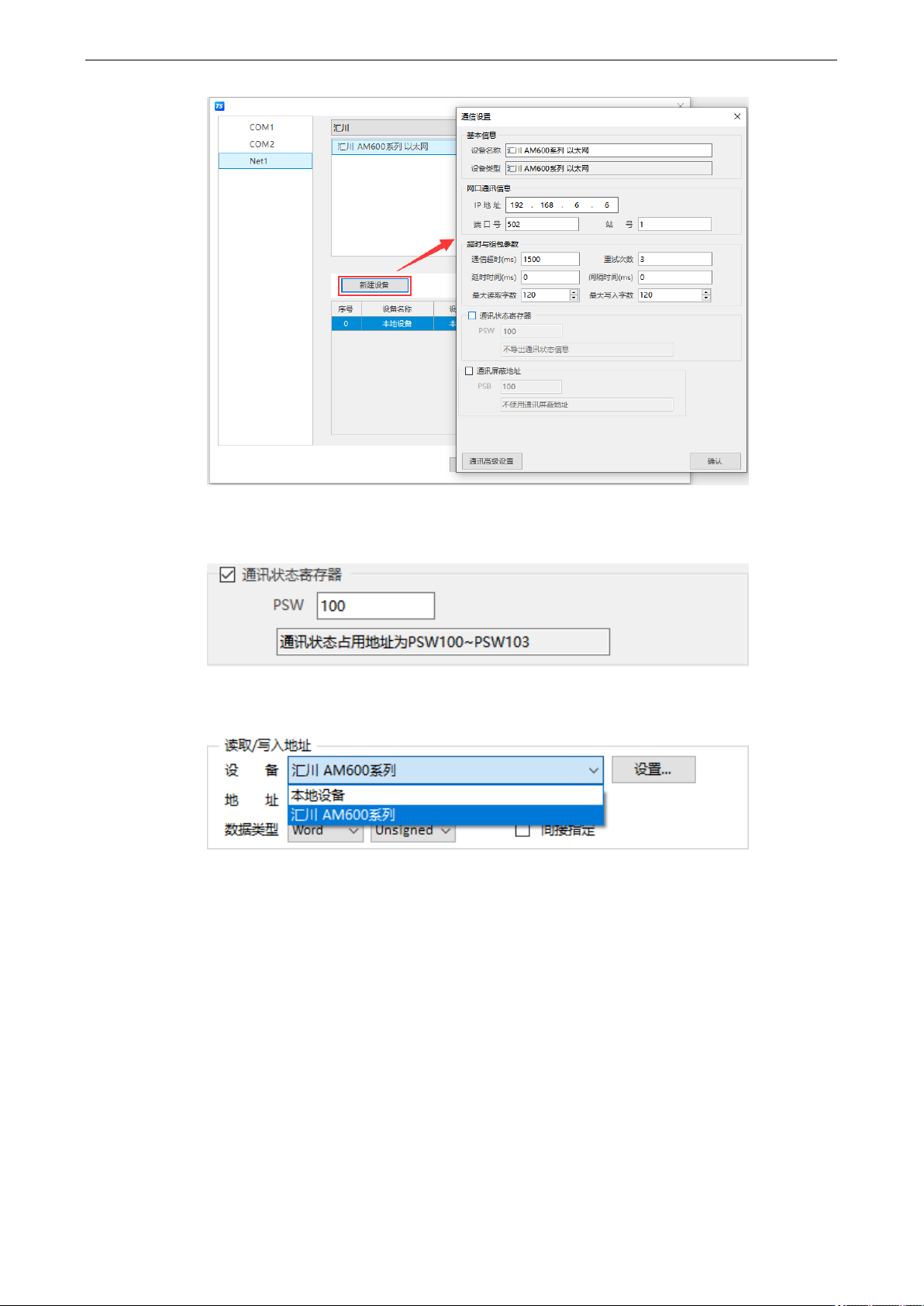

（3）鼠标单击型号列表中的“汇川 AM600 系列 以太网”，然后选择“新建设备”，在弹出的
通信设置窗口中设置通信参数，此 IP 地址为汇川 AM600 系列 PLC 的 IP 地址（可通过 PLC
软件设定），端口号为 PLC 软件中设置的“本站端口号”（十进制）；设置完成后点击“确
认”。
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
190
（4）勾选“通讯状态寄存器”，PSW 设为 100，择 PSW100~PSW103 分别为通讯成功次数、通
讯错误次数、通讯超时次数、通讯失败站号，这个通讯状态地址客户可以自行设置；
（5）设置完成后，单击“确定”，结束设置，进入画面编辑界面；在画面放置一个数据输入部件，
在设备下拉条中，选择相应的设备“汇川 AM600 系列”：
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
191
11.6.3 电缆制作

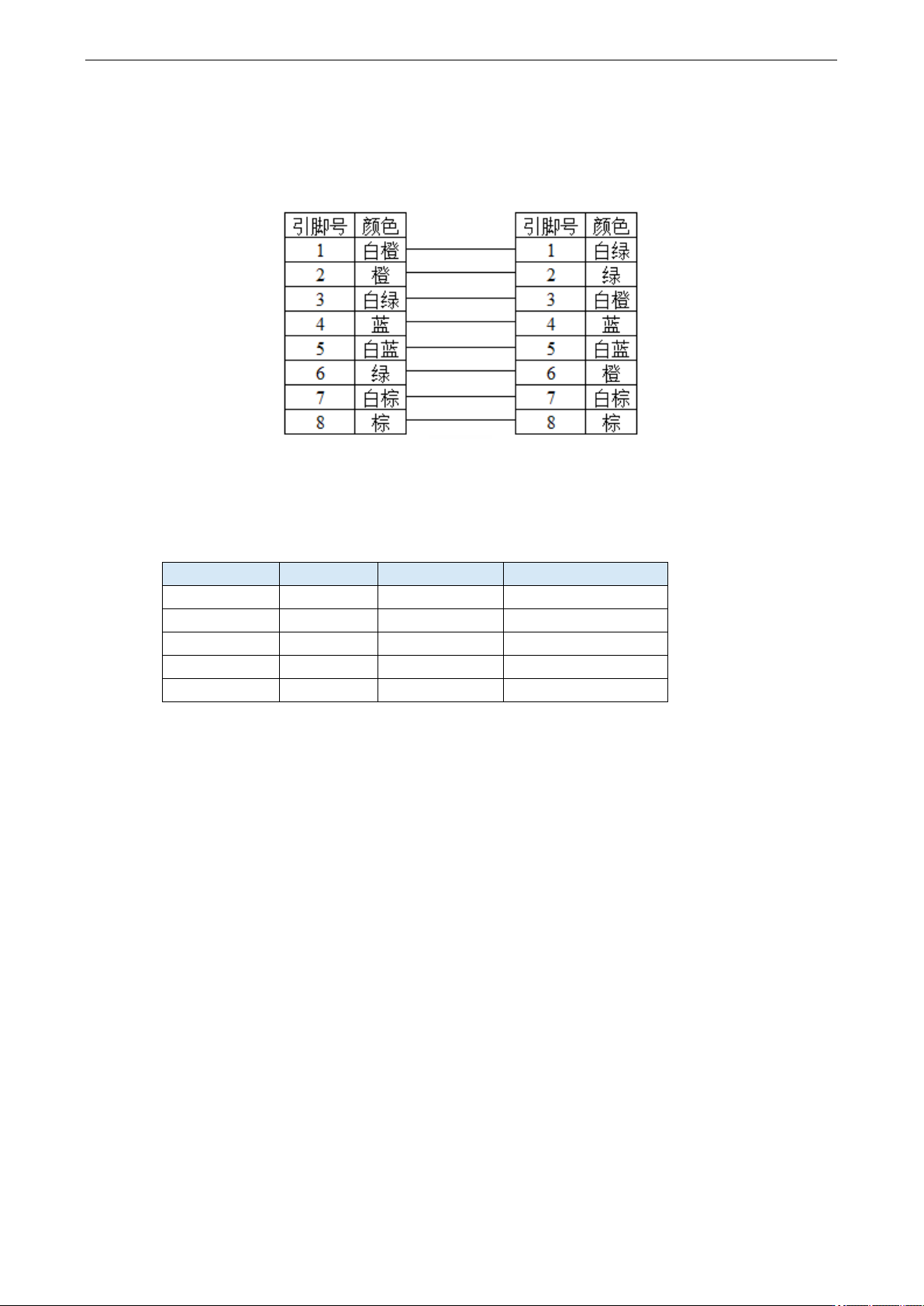

AS200/300 系列 PLC 使用 RJ45 时，电缆制作图如下所示：
（图 1）
11.6.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
I
0~8191
Bit
输入
Q
0~8191
Bit
输出
M
0~65535
Word/DWord
数据存储器
SM
0~255
Bit
系统变量
SD
0~7999
Word/DWord
寄存器变量
