TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
191
11.6.3 电缆制作
AS200/300 系列 PLC 使用 RJ45 时，电缆制作图如下所示：
（图 1）
11.6.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
I
0~8191
Bit
输入
Q
0~8191
Bit
输出
M
0~65535
Word/DWord
数据存储器
SM
0~255
Bit
系统变量
SD
0~7999
Word/DWord
寄存器变量
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
192
11.7 汇川 H3U 系列（Modbus TCP）
11.7.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中 PLC 型号选项
H3U 系列
H3U-1616MT-XP
CPU
RJ45
图 1
汇川 H3U
（ModbusTCP）
11.7.2 参数设置
1、PLC 软件设置
2、人机界面软件设置

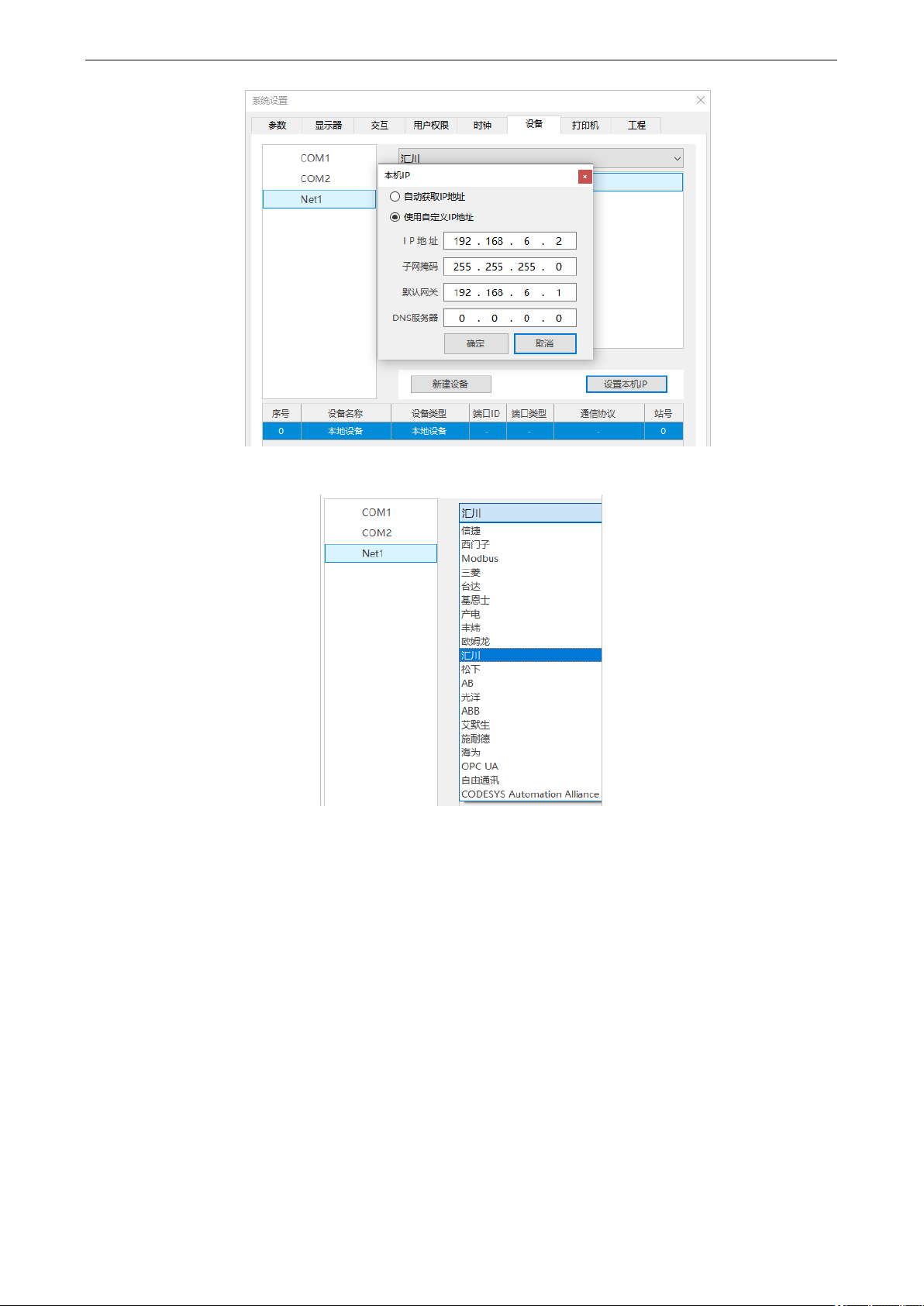

（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机
IP”中设置人机界面使用 IP 地址，和 PLC 的 IP 地址在同一网段，并且不和网络中其他 IP
冲突；
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
193
（2）选中“Net1”，单击下拉按钮，在品牌列表中选择“汇川”：
（3）鼠标单击型号列表中的“汇川 H3U 系列（Modbus TCP）”，然后选择“新建设备”，在弹
出的通信设置窗口中设置通信参数，此 IP 地址为汇川 H3U 系列 PLC 的 IP 地址（可通过
PLC 软件设定），端口号为 PLC 软件中设置的“本站端口号”（十进制）；设置完成后点
击“确认”。
