TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
194

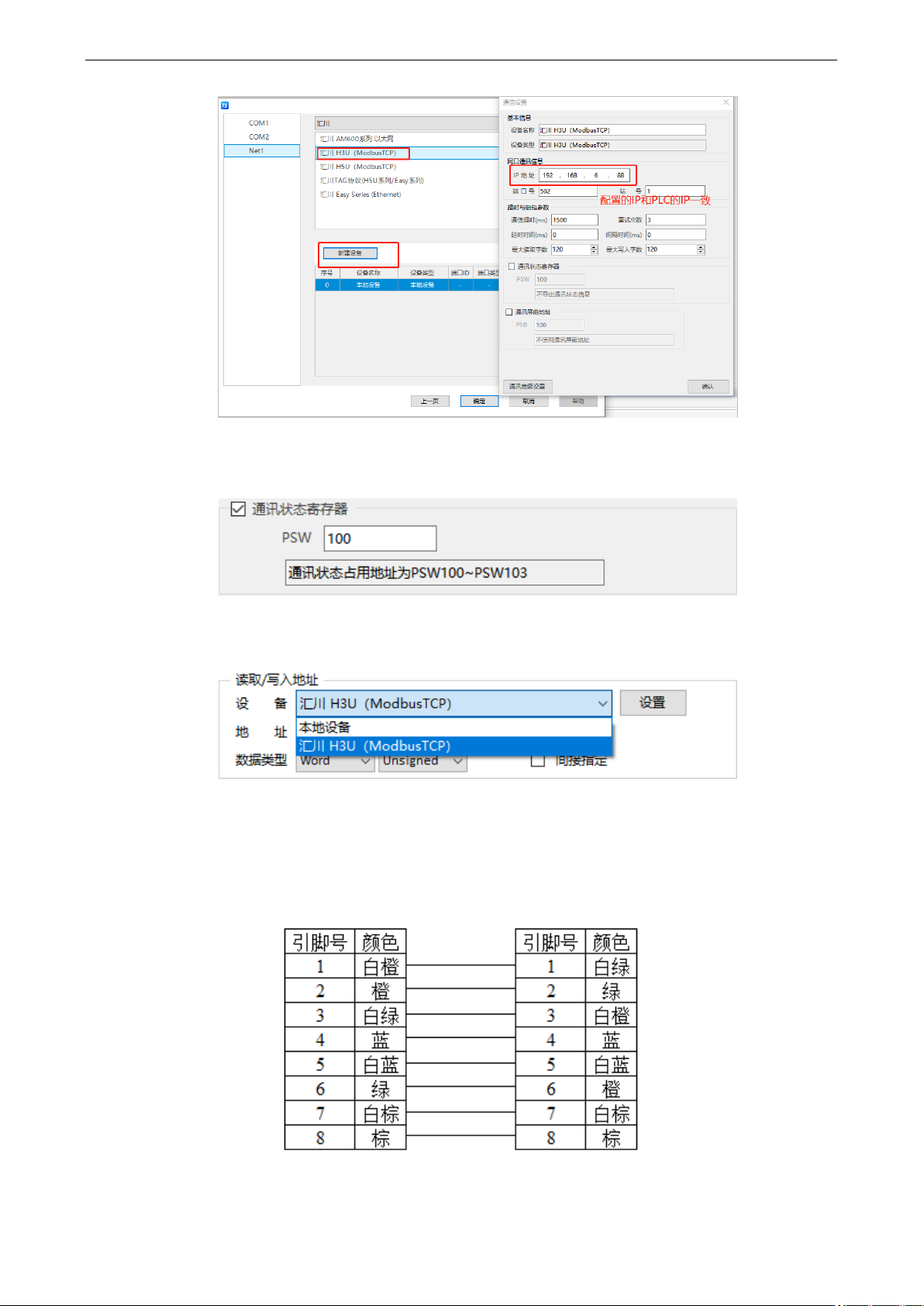

（4）勾选“通讯状态寄存器”，PSW 设为 100，择 PSW100~PSW103 分别为通讯成功次数、通
讯错误次数、通讯超时次数、通讯失败站号，这个通讯状态地址客户可以自行设置；
（5）设置完成后，单击“确定”，结束设置，进入画面编辑界面；在画面放置一个数据输入部件，
在设备下拉条中，选择相应的设备“汇川 H3U 系列（Modbus TCP）”：
11.7.3 电缆制作
H3U 系列 PLC 使用 RJ45 时，电缆制作图如下所示：
（图 1）
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
195
11.7.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
X
0~255
Bit
输入
Y
0~255
Bit
输出
M
0~7679
Bit
内部辅助继电器
M8xxx
0~511
Bit
特殊继电器
S
0~4095
Bit
状态继电器
SM
0~1023
Bit
系统继电器
T
0~511
Bit
定时器
C
0~255
Bit
计数器
D
0~8511
Word/DWord
数据存储器
SD
0~1023
Word/DWord
系统存储器
R
0~32767
Word/DWord
文件存储器
C16
0~199
Word/DWord
16 位计数器
C32
200~255
DWord
32 位计数器
T
0~511
Word/DWord
定时器
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
196
11.8 汇川 H5U 系列（Modbus TCP）
11.8.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中 PLC 型号选项
H5U 系列
H5U-1614MTD
CPU
RJ45
图 1
汇川 H5U
（ModbusTCP）
11.8.2 参数设置

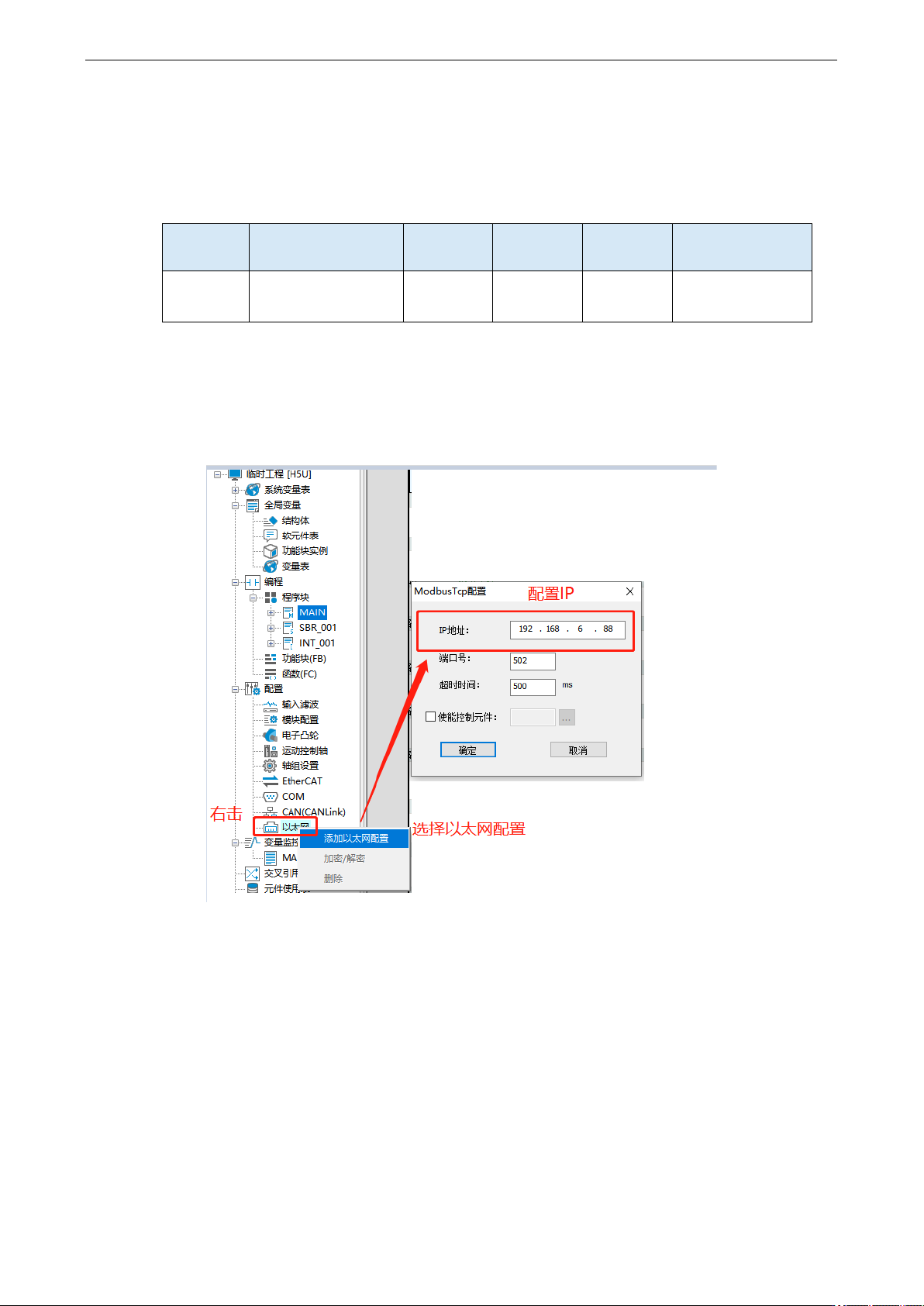

1、PLC 软件设置
2、人机界面软件设置
（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机
IP”中设置人机界面使用 IP 地址，和 PLC 的 IP 地址在同一网段，并且不和网络中其他 IP
冲突；
