TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
196
11.8 汇川 H5U 系列（Modbus TCP）
11.8.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中 PLC 型号选项
H5U 系列
H5U-1614MTD
CPU
RJ45
图 1
汇川 H5U
（ModbusTCP）
11.8.2 参数设置
1、PLC 软件设置
2、人机界面软件设置

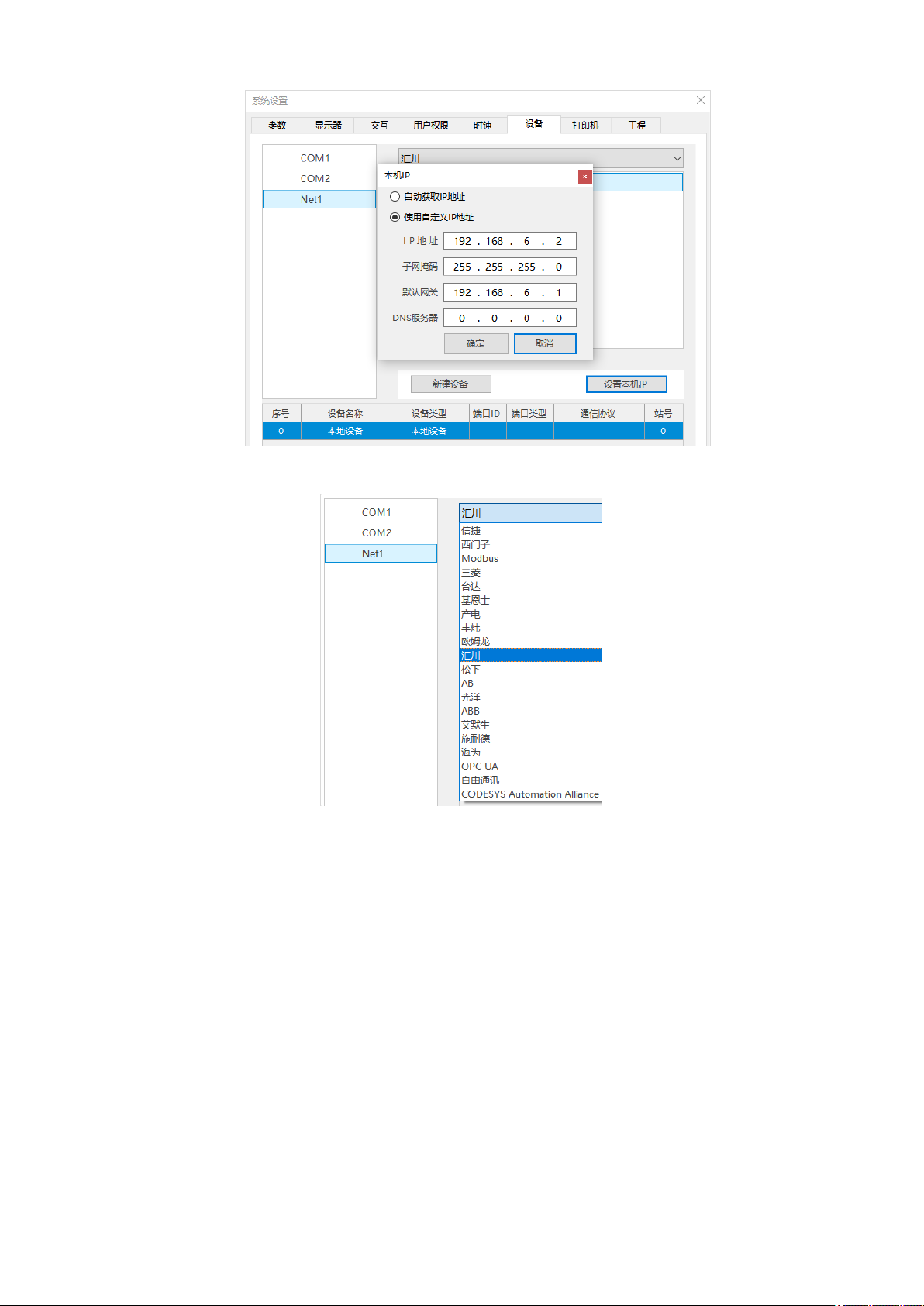

（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机
IP”中设置人机界面使用 IP 地址，和 PLC 的 IP 地址在同一网段，并且不和网络中其他 IP
冲突；
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
197
（2）选中“Net1”，单击下拉按钮，在品牌列表中选择“汇川”：

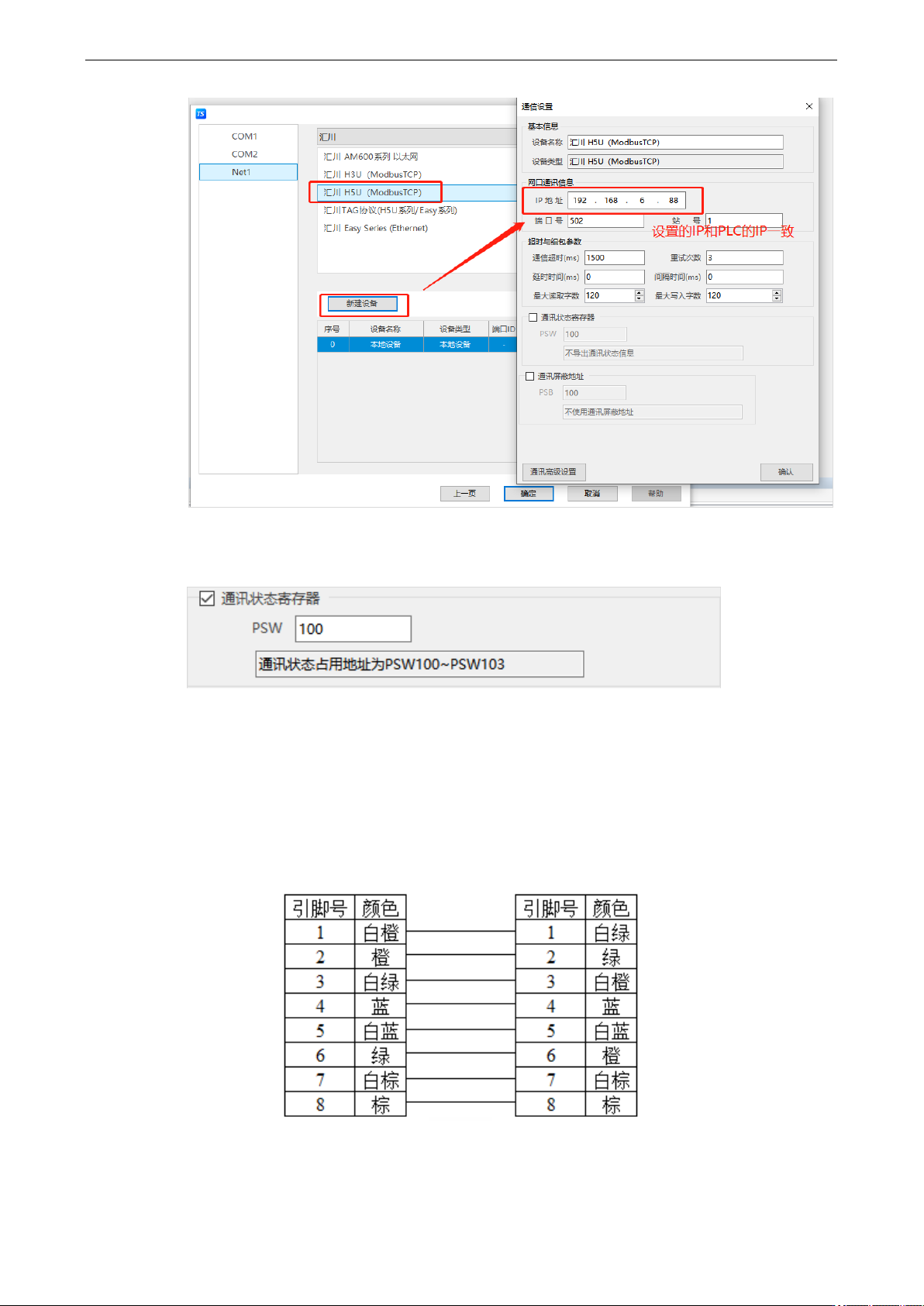

（3）鼠标单击型号列表中的“汇川 H5U 系列（Modbus TCP）”，然后选择“新建设备”，在弹
出的通信设置窗口中设置通信参数，此 IP 地址为汇川 H5U 系列 PLC 的 IP 地址（可通过
PLC 软件设定）；设置完成后点击“确认”。
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
198
（4）勾选“通讯状态寄存器”，PSW 设为 100，择 PSW100~PSW103 分别为通讯成功次数、通
讯错误次数、通讯超时次数、通讯失败站号，这个通讯状态地址客户可以自行设置；
（5）设置完成后，单击“确定”，结束设置，进入画面编辑界面；在画面放置一个数据输入部件，
在设备下拉条中，选择相应的设备“汇川 H5U 系列（Modbus TCP）”：
11.8.3 电缆制作
H5U 系列 PLC 使用 RJ45 时，电缆制作图如下所示：
（图 1）
