TS 系列人机界面用户手册[通讯篇] 1 触摸屏通讯说明
8
1.2 通讯注意点

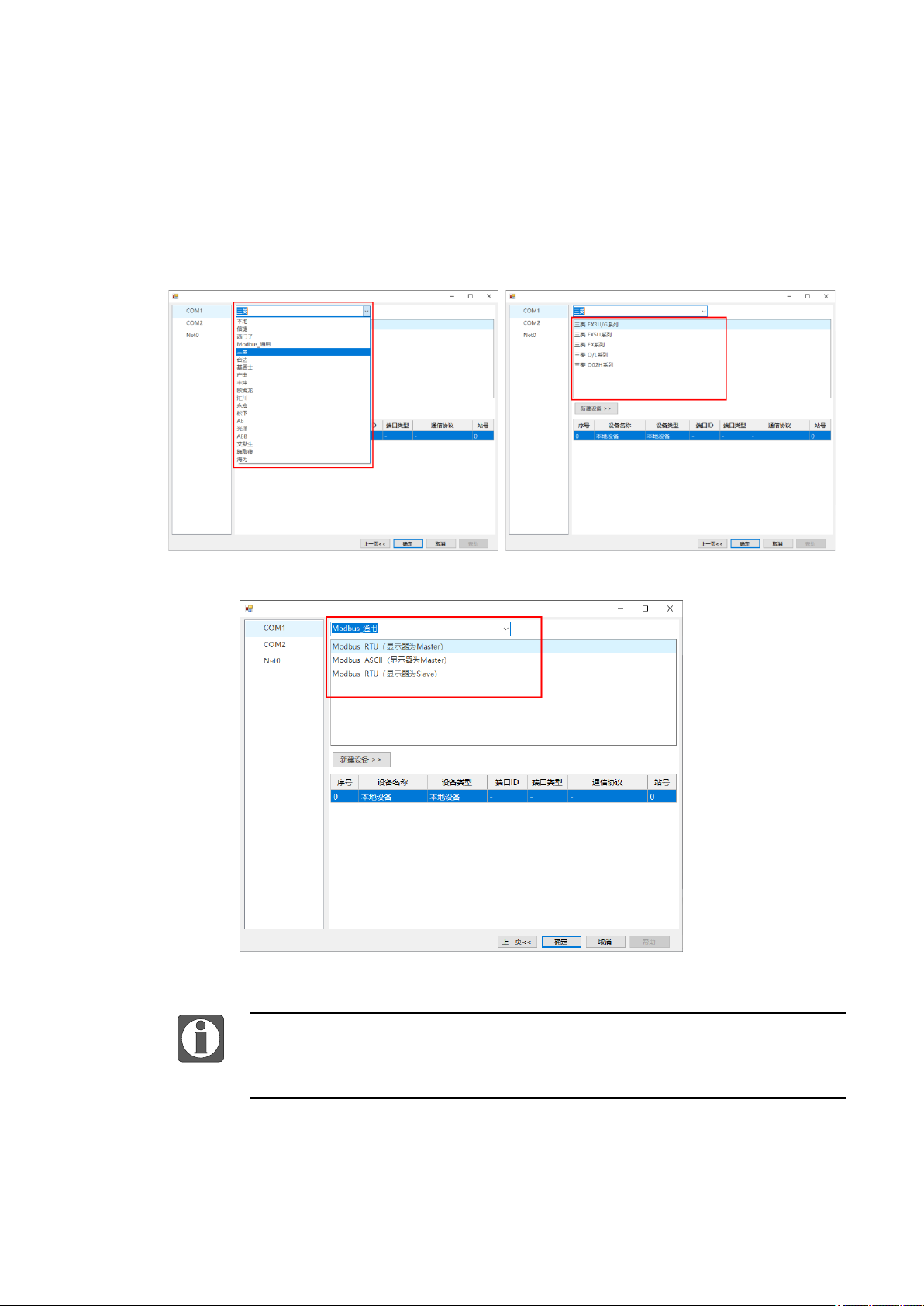

1.2.1 通讯驱动（协议）的选择
通讯前先选择相应的驱动（协议）再进行编程，可参考以下说明选择驱动（协议）：
（1）在软件设备列表中直接可以选择该设备的品牌及系列（型号）；
（2）如果列表中无此设备，查看该设备是否支持 Modbus RTU 协议或 Modbus ASCII 协议；
（3）如果都不符合上述两种，可以选择通过软件中的 C 函数功能块，进行自由通讯。
当通过 C 函数功能块实现与下位机通讯时，Modbus 从设备（显示器为 Slave）这
个驱动（协议）是不可用的，其他协议可以随意选择，只要把通讯参数保持一致就
可以了。
TS 系列人机界面用户手册[通讯篇] 1 触摸屏通讯说明
9

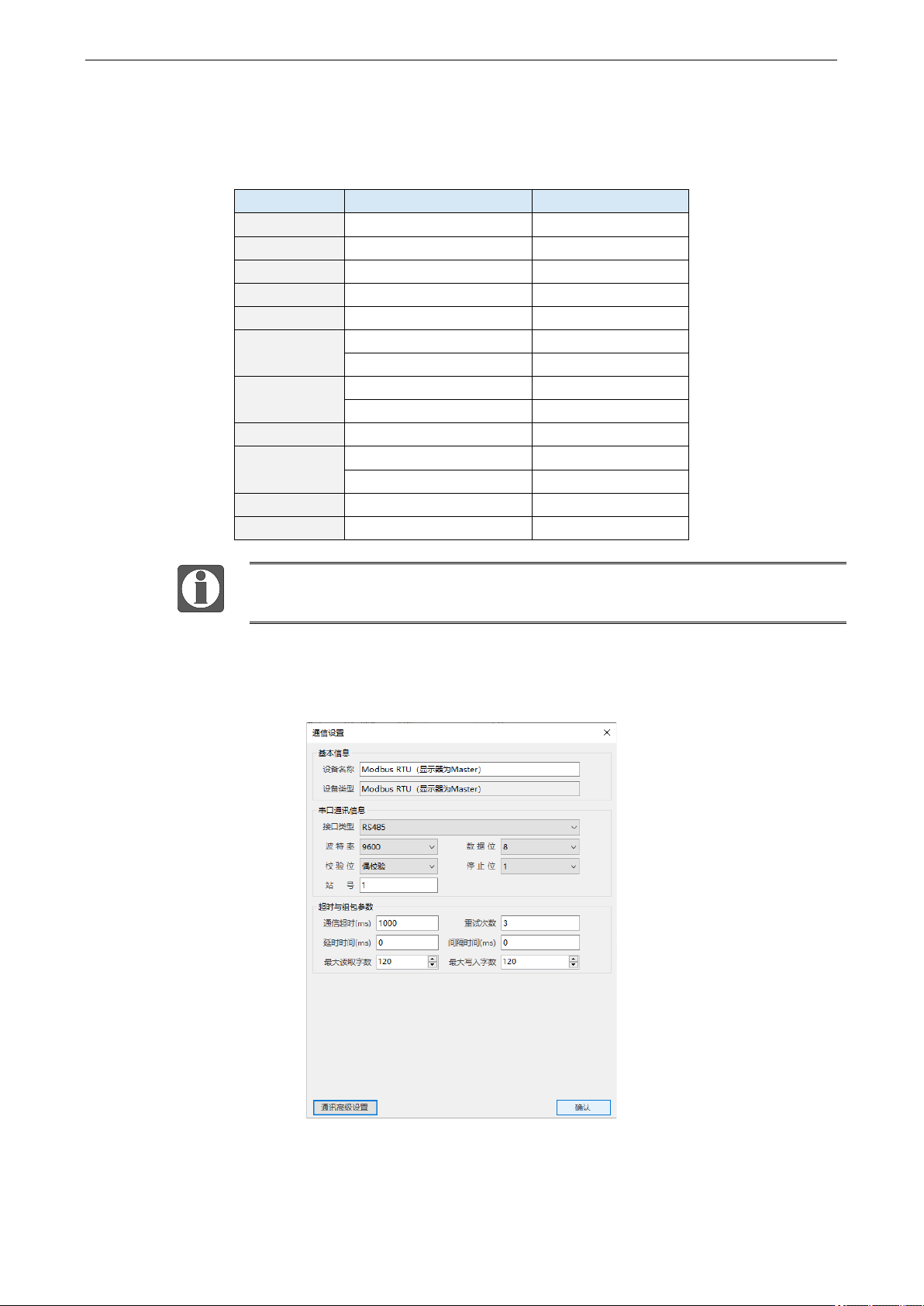

1.2.2 通讯线制作
信捷现有通讯电缆如下表，可直接订货。
PLC
电缆型号
备注
信捷
XVP 线（XP3-16）
台达
DVP 线
欧姆龙
CPM 线
三菱 FX5U
FX5U 线
三菱 FX 系列
FX 线
西门子
S7-200（文本）
黑色
S7 线（触摸屏）
白色
施耐德
TwidoOP 线（文本）
黑色
TwidoTP 线（触摸屏）
白色
永宏
永宏线
LG
LG 线
编程口通讯
Cnet 线
Cnet 口通讯
松下
松下线
光洋
SM 线
若上面表格中没有您所需要的通讯线，请参照后面章节中的电缆制作，自行制作通
讯电缆。
1.2.3 通讯参数设置
TS 系列人机界面用户手册[通讯篇] 1 触摸屏通讯说明
10
波特率、数据位、校验位、停止位、站号要和 PLC 保持一致。其他参数如下表所述：
参数名称
说明
通信超时
用于设置通信超时的时间，例超时时间设为 100ms，则当触摸屏发出命
令，从机没有在 100ms 内返回数据，触摸屏就会判断为通信超时。
重复次数
默认为 3，触摸屏发送命令，从机没有应答（通讯超时）或者从机应答
错误（通讯错误），连续重复 3 次以后，触摸屏认为是通讯失败，继
续访问下一个参数。
延时时间
用于设置触摸屏发送前延时，默认为 0，即无延时。
间隔时间
指触摸屏发送指令后，从机应答数据的最大字符间隔时间，默认为 0，
即根据系统和协议差异使用默认参数。
注：在从机响应数据符合协议规范的前提下，不建议随意修改。
最大读取/写入字
数
用于设置每包通信时的数据长度。

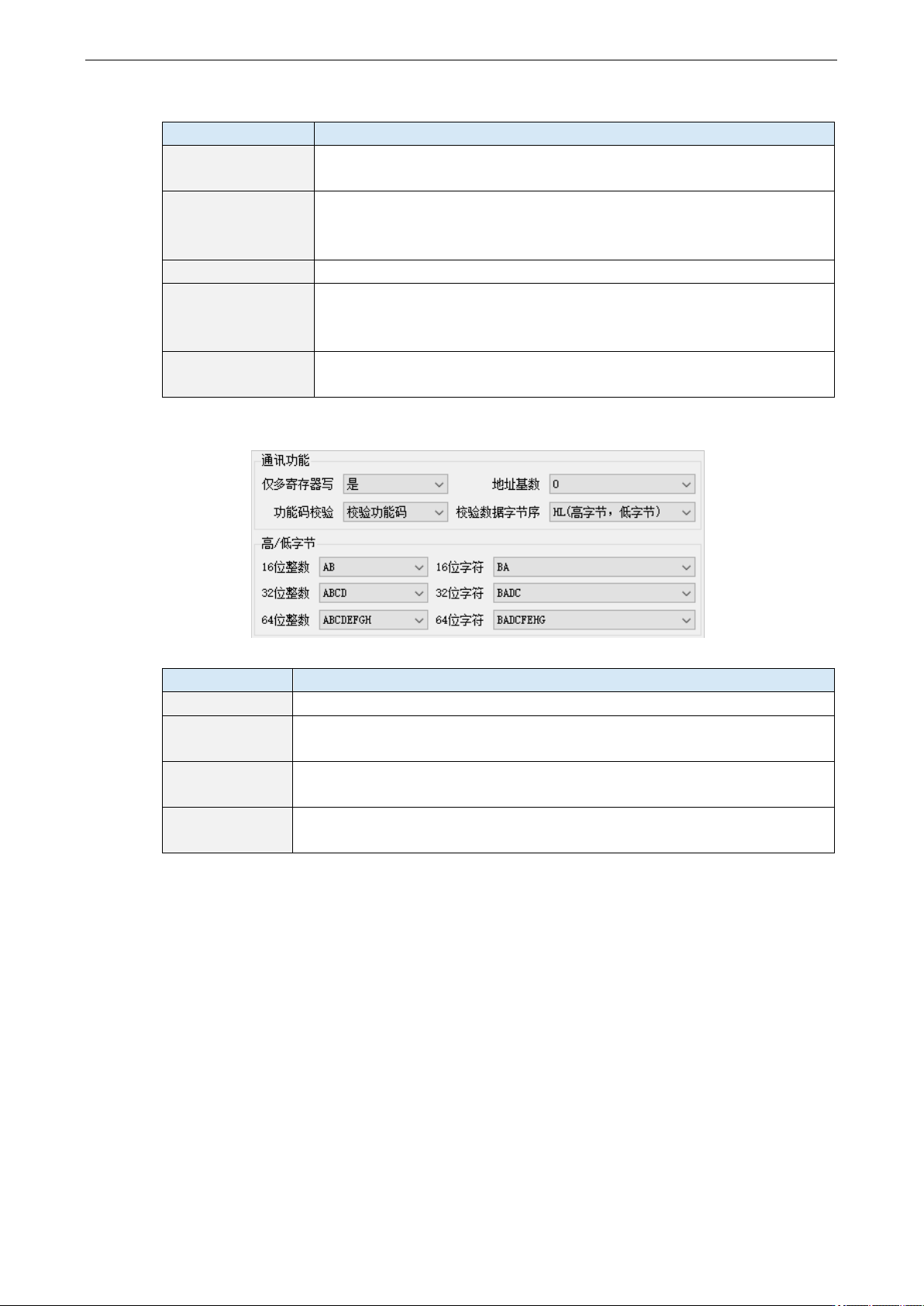

当使用 Modbus 通信方式时，通过点击“通讯高级设置”可以进入高级通信参数设置，如下图：
参数名称
说明
仅多寄存器写
用于设置多寄存器写操作。
地址基数
用于设置地址的起始值；有 0 和 1 两个选项，默认为 0，即地址不进行偏
移，当前软件版本暂无作用。
功能码校验
选择是否校验功能码，若选择校验功能码，则需对后面的校验数据字节序
进行设置，选择适合当前设备通信的校验顺序。
高/低字节
当数据监控与设备数值不一致时，观察是否是高低字不对的原因，可在此
处设置适合当前设备的正确顺序。
一般对于 Modbus 协议通讯，出现通讯不流畅时，可放置通讯标志位，查看通讯异常原因，画面
中放置 4 个数据显示框，地址分别为：
COM1 口通讯标志位：SPSW44 ~ SPSW46
COM2 口通讯标志位：SPSW48 ~ SPSW50
对应含义为：通讯成功次数、通讯出错次数、通讯超时次数。
正常通讯时“通讯成功次数”一直累加，其他 3 个都为 0。
