TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
199
11.8.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
X
0~255
Bit
输入
Y
0~255
Bit
输出
M
0~7679
Bit
内部辅助继电器
M8xxx
0~511
Bit
特殊继电器
S
0~4095
Bit
状态继电器
SM
0~1023
Bit
系统继电器
T
0~511
Bit
定时器
C
0~255
Bit
计数器
D
0~8511
Word/DWord
数据存储器
SD
0~1023
Word/DWord
系统存储器
R
0~32767
Word/DWord
文件存储器
C16
0~199
Word/DWord
16 位计数器
C32
200~255
DWord
32 位计数器
T
0~511
Word/DWord
定时器
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
200
11.9 汇川 Easy 系列（RJ45）
11.9.1 设备类型
系列名
CPU 单元
连接模组
通讯类型
电缆制作
在 TouchWin Pro
中 PLC 型号选项
Easy 系列
Easy
CPU
RJ45
图 1
汇川 Easy
Series(Ethernet)
11.9.2 参数设置
1、PLC 软件设置
2、人机界面软件设置

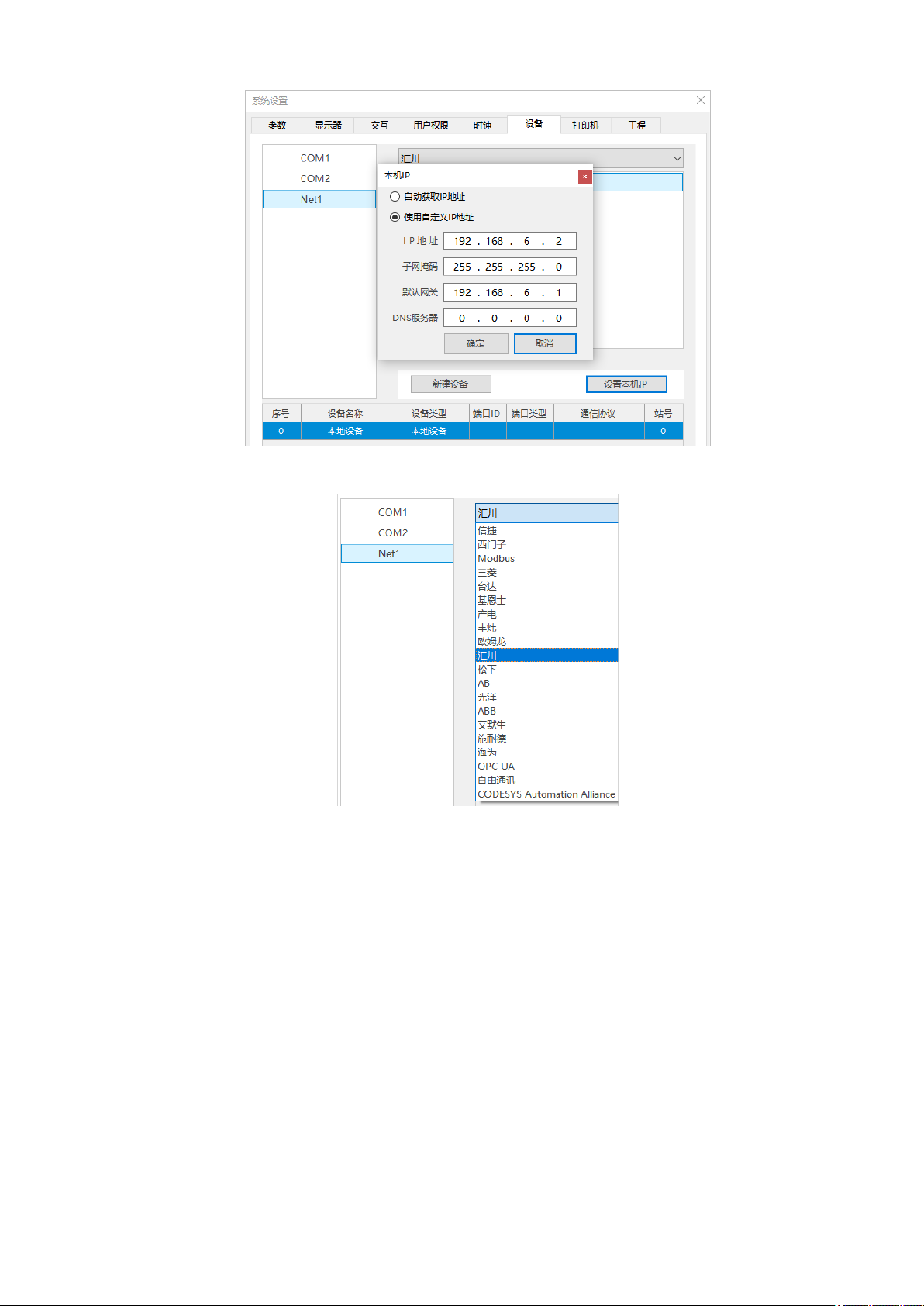

（1）选择人机界面型号带-E 后，点击进入下一步，在设备列表中选择“Net1”，在“设置本机
IP”中设置人机界面使用 IP 地址，和 PLC 的 IP 地址在同一网段，并且不和网络中其他 IP
冲突；
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
201
（2）选中“Net1”，单击下拉按钮，在品牌列表中选择“汇川”：
（3）鼠标单击型号列表中的“汇川 Easy Series(Ethernet)”，然后选择“新建设备”，在弹出的通
信设置窗口中设置通信参数，此 IP 地址为汇川 Easy 系列 PLC 的 IP 地址（可通过 PLC 软
件设定）；设置完成后点击“确认”。
