TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
205
（2）选中“Net1”，单击下拉按钮，在品牌列表中选择“汇川”：
（3）鼠标单击型号列表中的“汇川 TAG 协议（H5U 系列/Easy 系列）”，然后选择“新建设备”，
在弹出的通信设置窗口中设置通信参数，此 IP 地址为汇川 PLC 的 IP 地址（可通过 PLC 软
件设定）；支持导入标签；设置完成后点击“确认”。
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
206
（4）勾选“通讯状态寄存器”，PSW 设为 100，择 PSW100~PSW103 分别为通讯成功次数、通
讯错误次数、通讯超时次数、通讯失败站号，这个通讯状态地址客户可以自行设置；
（5）设置完成后，单击“确定”，结束设置，进入画面编辑界面；在画面放置一个数据输入部件，
在设备下拉条中，选择相应的设备“汇川 TAG 协议（H5U 系列/Easy 系列）”：
TS 系列人机界面用户手册[通讯篇] 11 汇川 PLC 连接说明
207
11.10.3 电缆制作

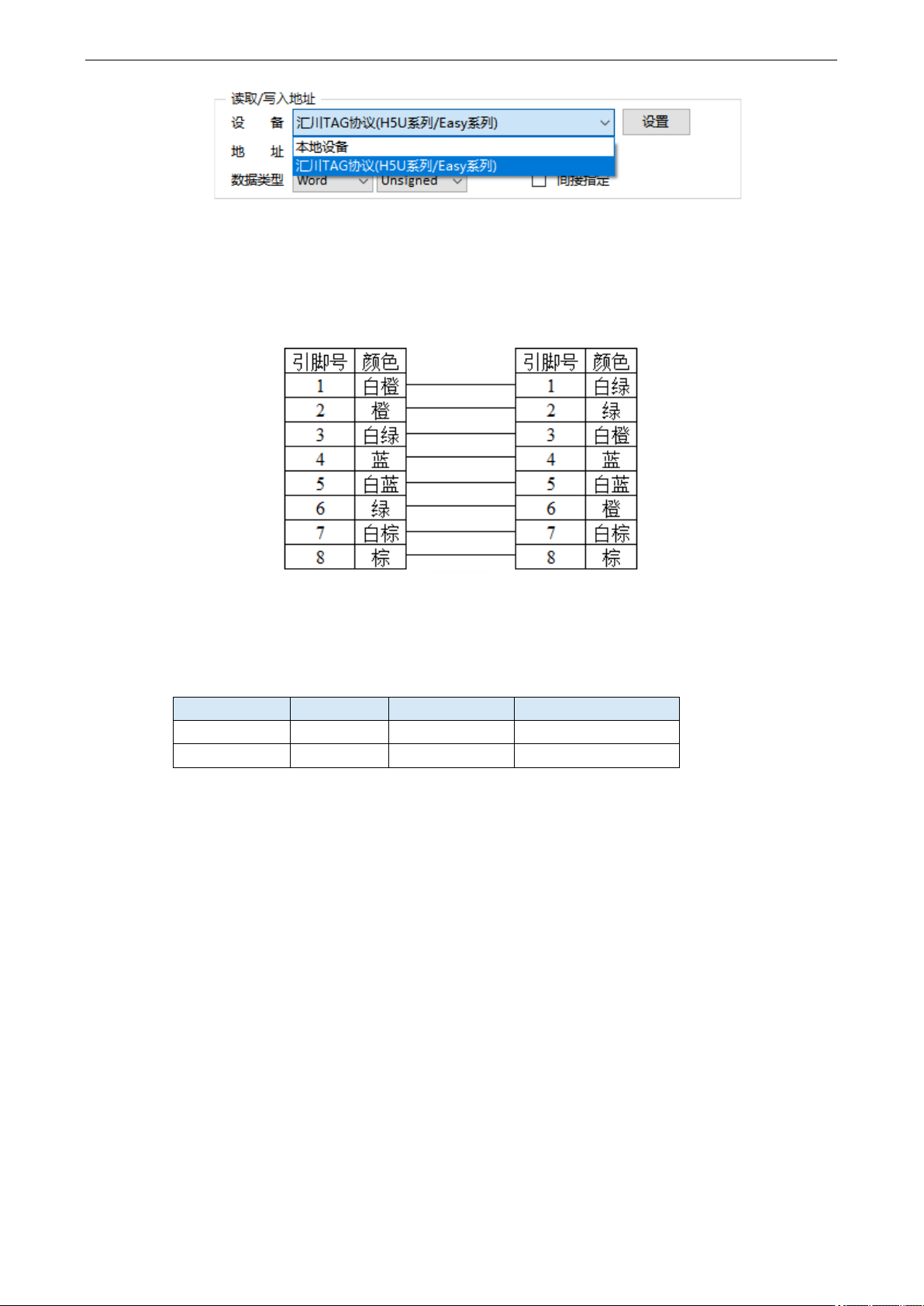

H5U 系列/Easy 系列 PLC 使用 RJ45 时，电缆制作图如下所示：
（图 1）
11.10.4 设备地址
PLC 地址类型
可操作范围
对象类型
说明
UB
0~255
Bit
状态继电器
UW
0~255
Word/DWord
数据存储器
